NIVUS Pipe Profiler
Réf. article NPP0Pour des mesures dans des conditions difficiles
Poids imbattablement faible et longueur de montage réduite, l´installation dans le regard peut être réalisée par une personne. Grande précision de mesure sur conduites pleines. Utilisation flexible dans diverses sections de conduite.
![[Translate to Francais:] NIVUS Pipe Profiler zur Erzwingung einer Vollfüllung bei schwierigen Messbedingungen](/fileadmin/_processed_/4/f/csm_NPP-Pipe-Profiler-1_563c4b8f94.jpg "[Translate to Francais:] NIVUS Pipe Profiler zur Erzwingung einer Vollfüllung bei schwierigen Messbedingungen")
![[Translate to Francais:] NIVUS Pipe Profiler – ideal bei schwierigen hydraulischen Bedingungen](/fileadmin/_processed_/2/6/csm_NPP-Pipe-Profiler-2_e4f1ab4302.jpg "[Translate to Francais:] NIVUS Pipe Profiler – ideal bei schwierigen hydraulischen Bedingungen")
![[Translate to Francais:] NIVUS Pipe Profiler](/fileadmin/_processed_/b/4/csm_NPP-Pipe-Profiler-3_3aa64d325d.jpg "[Translate to Francais:] NIVUS Pipe Profiler")
![[Translate to Francais:] NIVUS Pipe Profiler zur Erzwingung einer Vollfüllung bei schwierigen Messbedingungen](/fileadmin/_processed_/4/f/csm_NPP-Pipe-Profiler-1_3586b619ba.jpg "[Translate to Francais:] NIVUS Pipe Profiler zur Erzwingung einer Vollfüllung bei schwierigen Messbedingungen")
![[Translate to Francais:] NIVUS Pipe Profiler – ideal bei schwierigen hydraulischen Bedingungen](/fileadmin/_processed_/2/6/csm_NPP-Pipe-Profiler-2_91891b6442.jpg "[Translate to Francais:] NIVUS Pipe Profiler – ideal bei schwierigen hydraulischen Bedingungen")
![[Translate to Francais:] NIVUS Pipe Profiler](/fileadmin/_processed_/b/4/csm_NPP-Pipe-Profiler-3_b7b5626fc4.jpg "[Translate to Francais:] NIVUS Pipe Profiler")
Description
- Calibration/validation de modèles hydrauliques d´écoulement (modélisation)
- Détermination de l´étendue de la réhabilitation du réseau d´assainissement
- Dimensionnement de bassins de retenue
- Etablissement d´un système de gestion du réseau d´assainissement
- Comptage pour la détermination de redevances
Le système de mesure flexible garantit une détermination précise du débit même dans des conditions difficiles, telles que de faibles débits ou des conditions hydrauliques d´écoulement défavorables.
La manchette de mesure comprend obturateur avec bague de serrage, armature de remplissage avec conduite de refoulement et support, dispositif de fixation du capteur et aération
Applications typiques pour le NFP
- Vérification de l´utilisation du réseau
- Localisation d´eaux parasites
- Contrôle de rejets sur le réseau
- Vérification du débit d´un système d´étranglement
- Détection de fuites
- Réseaux d´eaux usées industriellles
- etc.
Données techniques
| Généralités | |
|---|---|
| Pression de remplissage maxi. | 1,5 bar, remplissage autorisé uniquement via une armature de remplissage de sécurité ! |
| Température de service | −10 °C à +70° C |
| Domaine d´application | dans des tubes d'un diamètre intérieur de 150 à 600 mm |
| Matériaux | PP H, acier inoxydable, caoutchouc naturel |
Sous réserves de modifications techniques.
| DN 150 | |
|---|---|
| Diamètre extérieur | 148 mm |
| Diamètre intérieur | 90 mm |
| Poids (capteur sans câbles) | 11 kg |
| Longueur totale | 835 mm |
| Pour installation en conduite avec diamètre intérieur | 150 - 300 mm |
| Qmax | env. 38 l/s |
| Q avec une accumulation de 1m | env. 17 l/s |
Sous réserves de modifications techniques.
| DN 200 | |
|---|---|
| Diamètre extérieur | 190 mm |
| Diamètre intérieur | 141,8 mm |
| Poids (capteur sans câbles) | 15 kg |
| Longueur totale | 970 mm |
| Pour installation en conduite avec diamètre intérieur | 195 - 500 mm |
| Qmax | env. 95 l/s |
| Q avec une accumulation de 1m | env. 17 l/s |
Sous réserves de modifications techniques.
| DN 300 | |
|---|---|
| Diamètre extérieur | 290 mm |
| Diamètre intérieur | 199,4 mm |
| Poids (capteur sans câbles) | 27 kg |
| Longueur totale | 1195 mm |
| Pour installation en conduite avec diamètre intérieur | 265 - 600 mm |
| Qmax | env. 187 l/s |
| Q avec une accumulation de 1m | env. 76 l/s |
Sous réserves de modifications techniques.
| DN 350 | |
|---|---|
| Q avec une accumulation de 1m | ca. 90 l/s |
| Qmax | ca. 221 l/s |
| Pour installation en conduite avec diamètre intérieur | 295 - 600 mm |
| Longueur totale | 1200 mm |
| Poids (capteur sans câbles) | 20 kg |
| Diamètre intérieur | 221,6 mm |
| Diamètre extérieur | 290 mm |
Sous réserves de modifications techniques.
Téléchargements

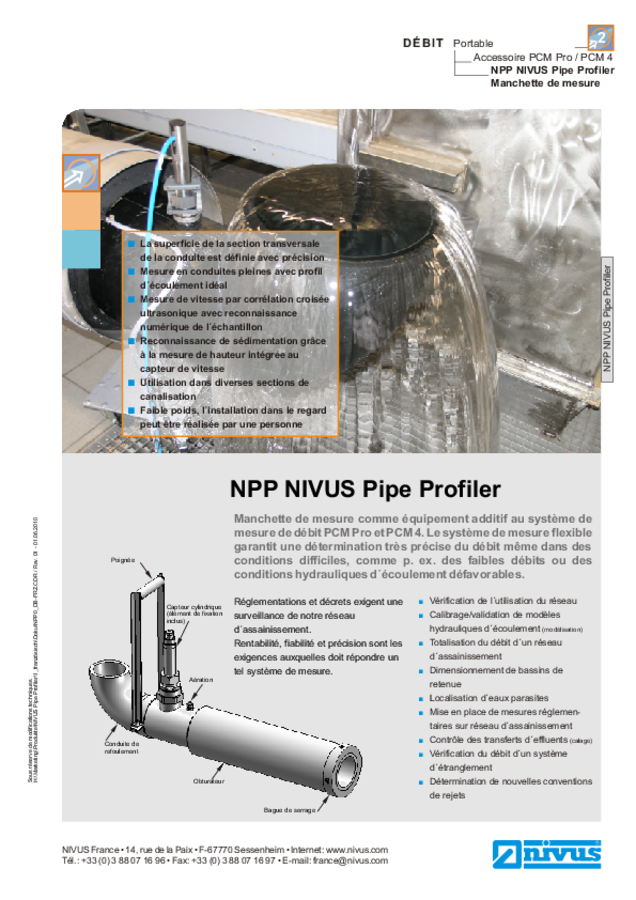

Fiche technique NPP - Nivus Pipe Profiler
