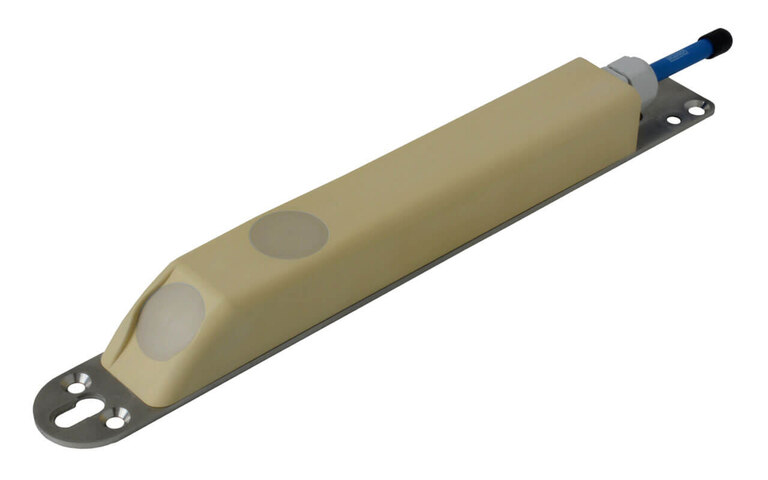

Capteur hydrodynamique CS2 (Profileur ultrasonore de vitesse)

Réf. article CS2-V3

Large plage de mesure pour hauteurs d´eau jusqu´à 4 m

Profileur ultrasonore de vitesse pour mesure de débit de très haute précision en milieux peu à fortement chargés. Pour installation sur parois ou en radier de canaux.

Pour mesures de débit de très haute précision
Liaison insensible aux parasites sur de longues distance grâce à la transmission numérique du signal
Rallongements de câbles de plusieurs 100 mètres possibles sans problème avec des câbles standard
Point zéro stable et sans divergence
Mesure dans des milieux peu ou très pollués
Convient aux fluides à forte charge en particules solides
Installation aisée sans équipement additionnel grâce à des accessoires de montage parfaitement adaptés
Installation en conditions de processus possible
Convient à tous types de sections
La forme étudiée du capteur offre une solution optimale pour toutes applications

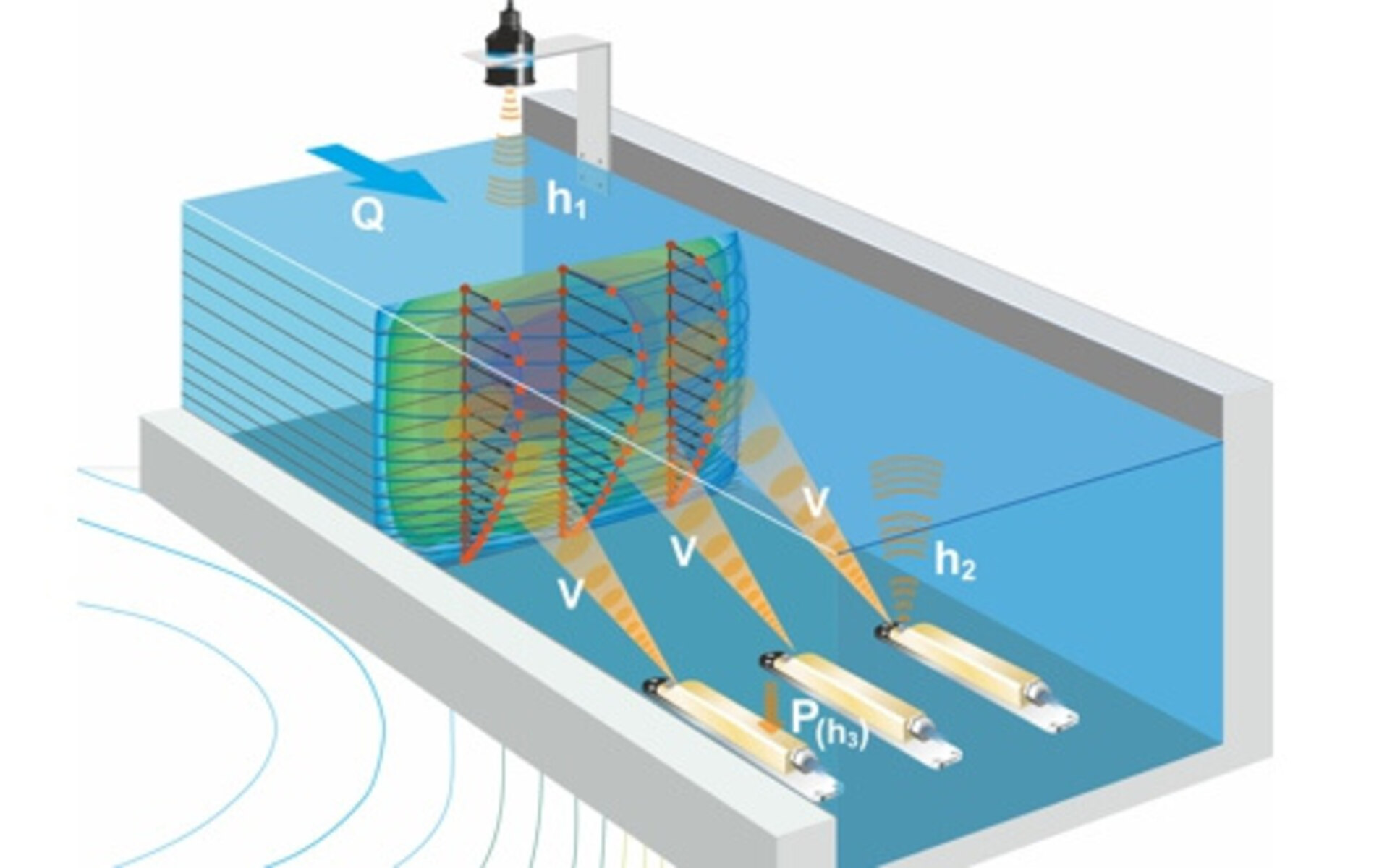

Les capteurs de vitesse d'écoulement CS2 sont conçus pour la mesure en continu dans des milieux légèrement à fortement pollués dans des canaux et des tuyaux avec en priorité des niveaux de remplissage importants ou un taux de pollution élevé. Les capteurs à coin sont conçus pour être fixés au fond du canal ou sur la paroi du canal. Ils forment un système de mesure de débit complet en combinaison avec des transmetteurs comme p.ex. le NivuFlow 750 ou le NivuFlow 7550 ainsi qu'avec des mesures de niveau intégrées dans le capteur ou externes.

Applications typiques du capteur à coin CS2

Stations d´épuration: Entrée, Sortie, Sortie de bassin d´aération, Recirculation des boues, Recirculation, Traitement des boues, Sortie de fermenteur et dosage des floculants
Réseaux d´eaux usées industrielles
Grands canaux de collecte
Convient particulièrement pour grands canaux avec hauteurs d´eaux supérieures à 500mm

Généralités
Modèle	Capteur à coin à fixer sur le fond ou la paroi du canal
Principe de mesure	Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d´images (mesure de vitesse d´écoulement) Temps de transit - ultrasons (mesure de hauteur) Mesure de pression piézorésistive (mesure de hauteur)
Degré de protection	IP 68

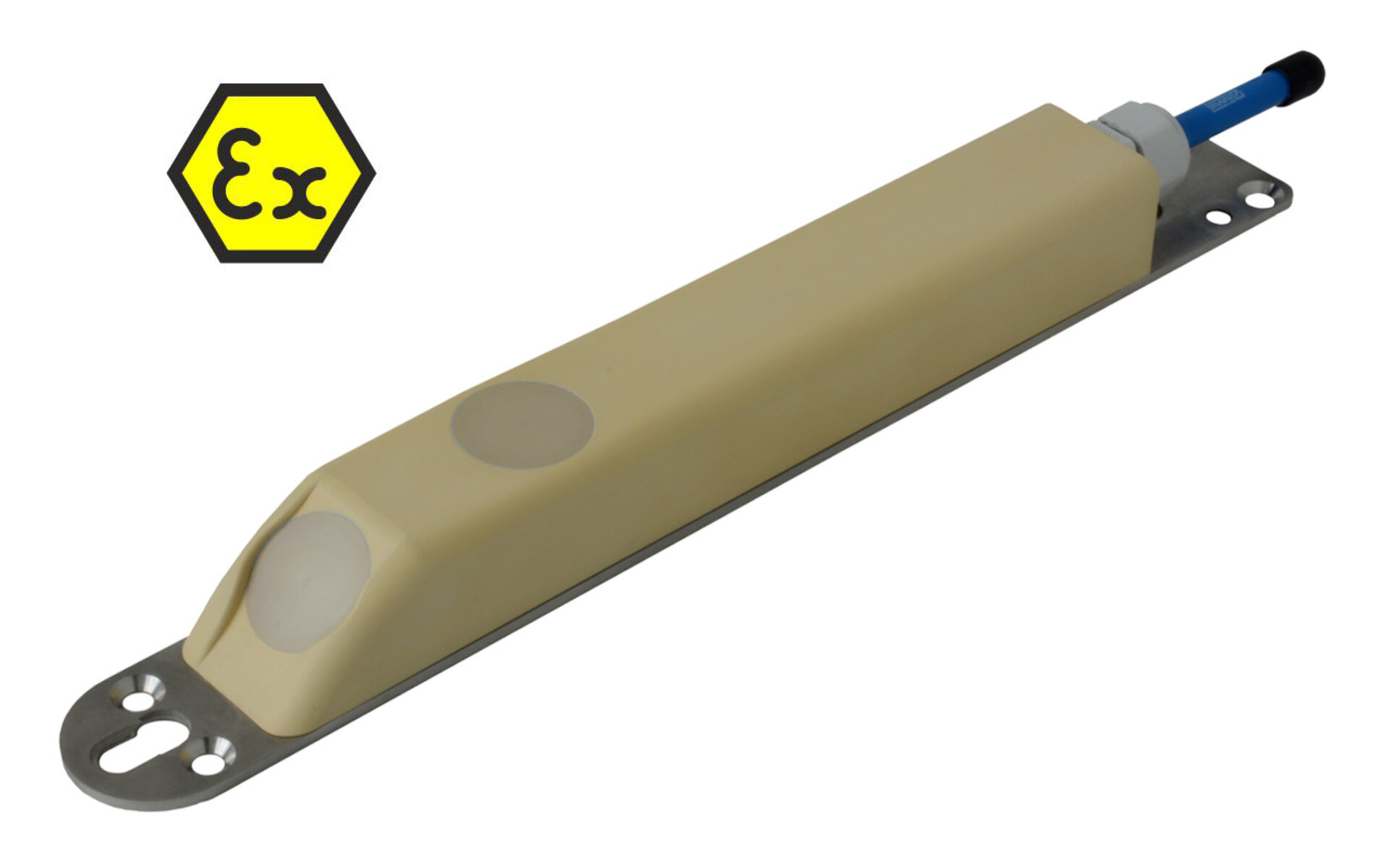

Agrément Ex	II 2 G Ex ib IIB T4 Gb (ATEX) Ex ib IIB T4 Gb (IECEX)
Température de service	−20 °C à +50 °C −20 °C à +40 °C pour utilisation des capteurs en zone Ex 1
Température de stockage	−30 °C à +70 °C
Pression de service	maxi. 4 bars (pour capteur combiné avec cellule de mesure de pression maxi. 1 bar)
Longueurs de câble	10/15/20/30/50/100 m préconfectionnés, prolongeable sur demande; pour capteur avec cellule de mesure de pression intégrée il est nécessaire d´installer un élément de compensation de pression au delà d´une longueur de câble de 30 m, celle-ci pouvant servir à rallonger.
Types de câbles	Capteur combiné avec mesure de pression: LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5 Capteurs sans mesure de pression: LiYC11Y 2 x 1,5 + 1 x 2 x 0,34
Diamètre extérieur câble	Capteur combiné avec mesure de pression: 9,75 mm ±0,25 mm Capteurs sans mesure de pression: 8,4 mm ±0,25 mm
Connexion capteur	Câble préconfectionné pour connexion au convertisseur de mesure NivuFlow 750 et NivuFlow 7550
Types capteurs	Capteur de vitesse avec compensation de température Capteur de vitesse avec compensation de température et mesure de hauteur (ultrasons immergés) Capteur de vitesse avec compensation de température et mesure de hauteur (cellule de mesure de pression) Capteur de vitesse avec compensation de température et double mesure de hauteur (cellule de mesure de pression + ultrasons immergés)
Matériaux en contact avec le milieu	Polyurethane, acier inxydable 1.4571, PPO GF30, PA6 en option: résistants aux produits chimiques, capteurs en PEEK, Hastelloy C-276-plaque de montage; plaque de montage en titane; câbles avec revêtements en FEP
Mesure de vitesse d´écoulement
Plage de mesure	−350 cm/s à +600 cm/s
Nombre de couches de balayage saisies et calculées	maxi. 32
Précision de mesure	< 1 % de la valeur mesurée (v > 1 m/s) < 0,5 % de la valeur mesurée +5 mm/s (v < 1 m/s)
Dérive du point zéro	Stabilité absolue du point zéro
Cône d´émission acoustique	±5 degrés d´inclinaison
Capteur de mesure hauteur via ultrasons immergés
Plage de mesure	0,08 à 500 cm
Dérive du point zéro	Stabilité absolue du point 0
Précision de mesure	+/− 2,0 mm ou 0,2% de l´intervalle de mesure (la plus haute valeur des deux)
Mesure de hauteur - pression
Plage de mesure	0 à 500 cm
Dérive du point zéro	maxi. 0,75 % de la valeur finale (0 - 50 °C)
Précision de mesure	en milieu stationnaire: +/− 0,5 de la valeur finale (en intervalle 0,05 – 5 m)
Mesure de température
Plage de mesure	−20 °C à +50 °C
Précision de mesure	±0,5 K
