Capteurs de débit

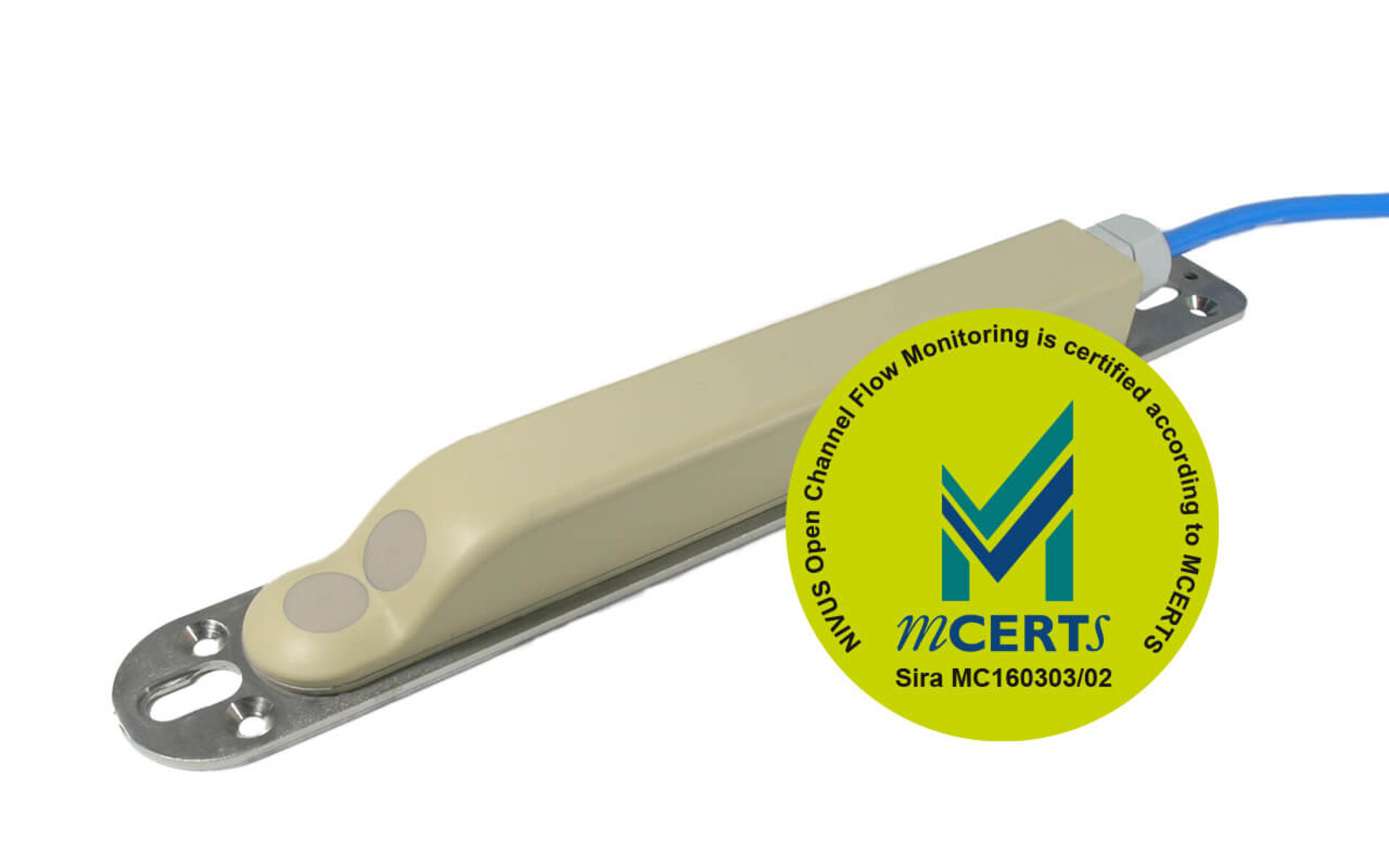

Capteur hydrodynamique POA (Profileur ultrasonore de vitesse)

Réf. article POA-V2XXK

Plage de mesure moyenne jusqu´à une hauteur d´eau d´env. 1m

Profileur ultrasonore de vitesse pour mesure de débit de très haute précision en milieux faiblement à fortement chargés. Pour installation sur parois ou en radier de canaux.

[Translate to Francais:] POA Keilsensor für Durchflussmessung mit integrierter Höhenmessung verschmutzten Medien.

[Translate to Francais:] POA Keilsensor zur Ermittlung des genauen Fließprofils

Pour mesures de débit avec très haute précision
Liaison insensible aux parasites sur de longues distance grâce à la transmission numérique du signal
Possibilité aisée d'allonger le câble standard
Point zéro stable et sans divergence
Mesures en milieux très pollués et abrasifs
Installation aisée sans équipement additionnel et accessoires de montage disponibles
Installation en conditions de processus possible
Convient à tous types de sections
La forme étudiée du capteur offre une solution optimale pour toutes applications

Le capteur de mesure de vitesse POA convient pour des mesures continues en milieux peu à fortement chargés.

Les capteurs hydrodynamiques sont conçus pour être installés sur les parois ou en radier de canal. En combinaison avec un convertisseur de mesure, ex. NivuFlow 750, et une mesure de hauteur externe, ils constituent un système complet de mesure de débit.

Applications typiques pour le capteur hydrodynamique POA

Stations d´épuration: entrée, sortie, sortie de bassin d´aération, recirculation des boues, recirculation, traitement des boues, sortie de fermenteur et dosage des floculents
Mesures stationnaires en ouvrages de rétention des pluies tels que bassins d´orage, de rétention ou de dépollution
Contrôle direct des rejets, des eaux parasites et recherche de débits de fuite
Réseaux d´eaux usées industrielles
Et autres applications

Généralités
Principe de mesure	Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d´images (mesure de vitesse d´écoulement) Temps de transit - ultrasons (mesure de hauteur) Mesure de pression piézorésistive (mesure de hauteur)
Degré de protection	IP 68
Pression de service	maxi. 4 bar (pour capteur combiné avec cellule de mesure de pression, maxi. 1 bar)
Longueurs de câble	10 / 15 / 20 / 30 / 50 / 100 m préconfectionnés, prolongeable sur demande; pour capteur avec cellule de mesure de pression intégrée il est nécessaire d´installer un élément de compensation de pression au delà d´une longueur de câble de 30 m, celle-ci pouvant servir à rallonger.
Connexion capteur	Câble préconfectionné pour connexion au convertisseur de mesure NivuFlow 750 terminaison de câble avec prise de connexion pour convertisseur NivuFlow Mobile 750 Terminaison de câble avec prise et élément de compensation de la pression (seulement capteurs avec cellule de mesure de pression) pour connexion au convertisseur NivuFlow Mobile 750
Matériaux en contact avec le milieu	Polyuréthane, acier inxydable 1.4571, PPO GF30, PA en option: capteur PEEK résistant aux produits chimiques, plaque de montage Hastelloy C-276, plaque de montage en titane; câbles avec revêtement en FEP
Agrément Ex	II 2 G Ex ib T4 Gb (ATEX) Ex ib IIB T4 Gb (IECEX)
Types de câbles	Capteur combiné avec mesure de pression: LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5 Capteur sans mesure de pression: LiYC11Y 2 x 1,5 + 1 x 2 x 0,34
Température de service	−20 °C à +50 °C −20 °C à +40 °C pour utilisation des capteurs en Zone Ex 1
Température de stockage	−30 °C à +70 °C
Diamètre extérieur câble	Capteur combiné avec mesure de pression: 9,75 mm ±0,25 mm Capteur sans mesure de pression: 8,4 mm ±0,25 mm
Types capteurs	Capteur de vitesse avec compensation de température Capteur de vitesse avec compensation de température et mesure de hauteur (ultrasons immergés) Capteur de vitesse avec compensation de température et mesure de hauteur (cellule de mesure de pression) Capteur de vitesse avec compensation de température et double mesure de hauteur (cellule de mesure de pression + ultrasons immergés)
Mesure de la vitesse d´écoulemenet
Plage de mesure	-100 cm/s à +600 cm/s
Nombre de couches de balayage saisies et calculées	maxi. 32
Précision de mesure	pour 0,05≤\|V\|≤0,5 m/s: E_v=0.5/\|V\| [%] pour \|V\|>0,5 m/s: E_v=1 %
Dérive du point zéro	Stabilité absolue du point zéro
Cône d´émission acoustique	±5 degrés d´inclinaison
Capteur de mesure de hauteur via ultrasons immergés
Plage de mesure	0,05 à 200 cm
Dérive du point zéro	Stabilité absolue du point zéro
Précision de mesure	Milieu stationnaire: +/- 0,5 de la valeur finale (dans l´intervalle 0,05 – 5 m)
Mesure de température
Plage de mesure	−20 °C à +60 °C
Précision de mesure	±0,5 K
Précision de mesure	+/− 2,0 mm ou 0,2% de l´intervalle de mesure (la plus grande valeur des deux)
Mesure de hauteur – Pression
Plage de mesure	0 à 500 cm
Dérive du point zéro	maxi. 0,75 % de la valeur finale (0 – 50 °C)
