Capteurs de débit
Capteur à visser NOS
Réf. article NOS-V2X00Pour conduites sous haute pression
Pour une mesure de débit de grande précision grâce au procédé par différence de du temps de transit selon la norme CEI 60041 dans des eaux de process et des conduites sous haute pression.
![[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien](/fileadmin/_processed_/4/0/csm_NOS-Srew-In-Sensor-2_bb266f1298.png "[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien")

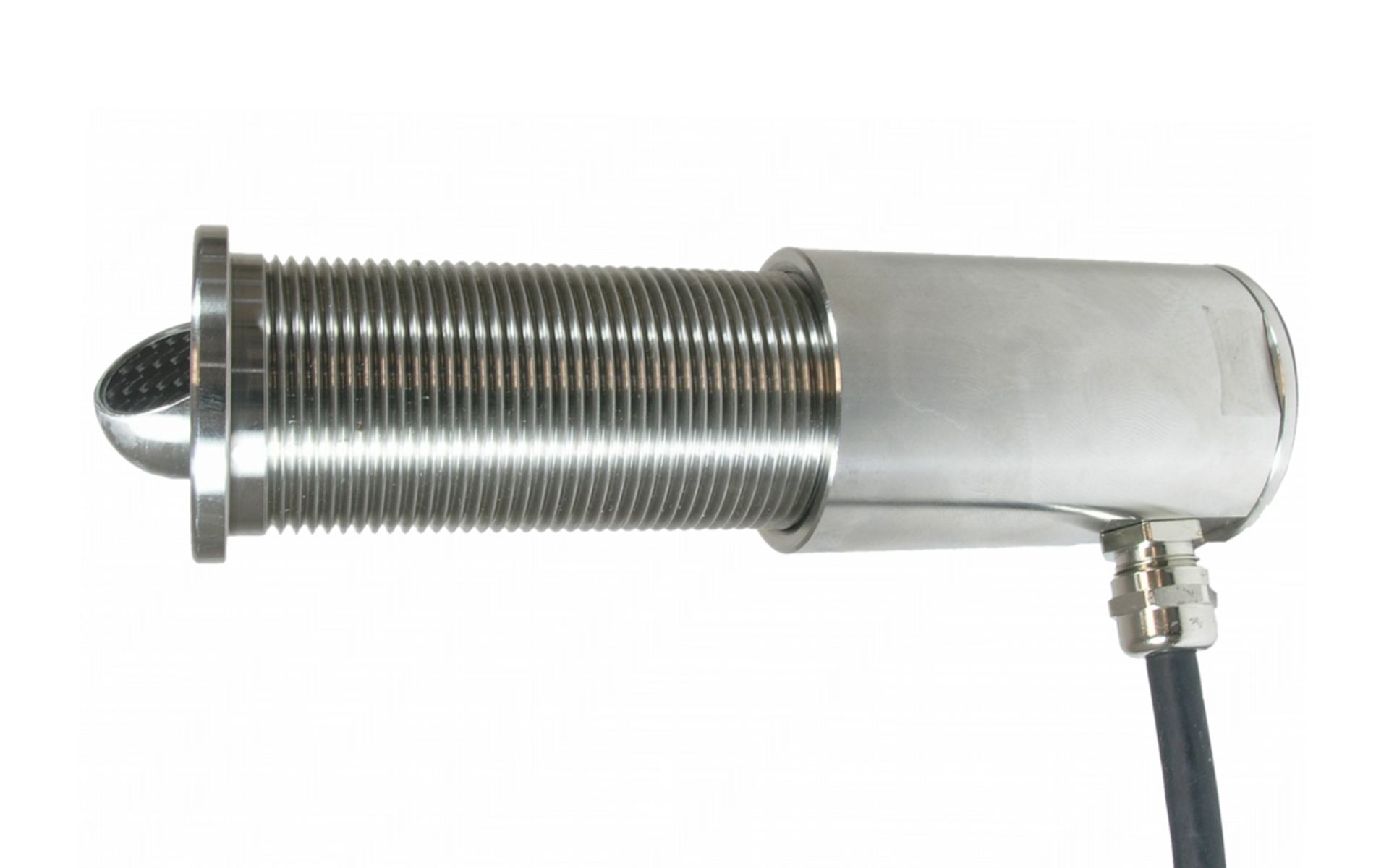

![[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in Druckleitungen](/fileadmin/_processed_/c/0/csm_NOS-Srew-In-Sensor_8f76570273.png "[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in Druckleitungen")
![[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien](/fileadmin/_processed_/4/0/csm_NOS-Srew-In-Sensor-2_67a1105a30.png "[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien")
![[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in Druckleitungen](/fileadmin/_processed_/c/0/csm_NOS-Srew-In-Sensor_f115a86890.png "[Translate to Francais:] NOS Einschraubsensor für Durchflussmessung in Druckleitungen")
Description
- Capteur ultrasonore via principe de différence de temps de transit pour connexion au NivuFlow 600/650
- Matériaux résistants pour installation en différents milieux
- Mesures dans des eaux claires à faiblement polluées
- Mesures en conduites pleines
- Surveillance d'installation hydroélectrique avec haute précision de mesure
- 8 voies de mesure suivant la norme CEI 60041 (ASME PTC 18)
- Jusqu´à 100m de câble entre le capteur et le convertisseur de mesure
Les capteurs à visser NOS font partie d'un système de mesure stationnaire pour la mesure continue du débit et l'enregistrement des valeurs obtenues.
Les capteurs permettent la mesure de débit en milieux clairs à faiblement chargés en conduites pleines de différentes dimensions.
L´acquisition des données est réalisé à l'aide d´ultrasons d´après le principe de la différence de temps de transit. Il est possible de générer un réseau de mesure dans le milieu avec jusqu´à 8 voies de mesure suivant la norme CEI 60041 et d´obtenir des résultats de haute précision.
Applications typiques du capteur à visser NOS
- Mesures stationnaires en conduites pleines en stations hydroélectriques ou station de pompage
- Systèmes d´irrigation
- Gestion en entrée ou en sortie d´eaux de refroidissement ou de systèmes de recirculation
- Sortie de station d'épuration
- Mesures de débit en industrie, eaux de process, conduites sous pression et autres applications
Données techniques
| Généralités | |
|---|---|
| Principe de mesure | Différence de temps de transit ultrasonore (corde de vitesse) |
| Plage de mesure | -15 m/s à+15 m/s |
| Fréquence de mesure | 0,9 à 1,2 MHz |
| Degré de protection | IP 68 (façade) |
| Température de service | -20 °C à +50 °C |
| Température de stockage | -30 °C à +70 °C |
| Pression de service | max. 80 bar |
| Longueurs de câble | Maximum 100 m entre le capteur et le convertisseur de mesure ou la box intermédaire |
| Matériaux en contact avec le milieu | Acier inoxydable 1.4404, Carbone |
| Connexion capteur | Connexion à borne en tête de capteur |
| Précision de mesure | Vitesse d'écoulement (vmoyenne) sur la corde ±0,1 % de la valeur mesurée
|
| Dérive du point zéro | Point zéro absolument stable |
| Types capteurs | Capteur à visser avec élément de fixation pour un montage via manchon sur la conduite |
Sous réserves de modifications techniques.
