Capteurs de niveau

HydroBar G II

Réf. article HSB0 HG

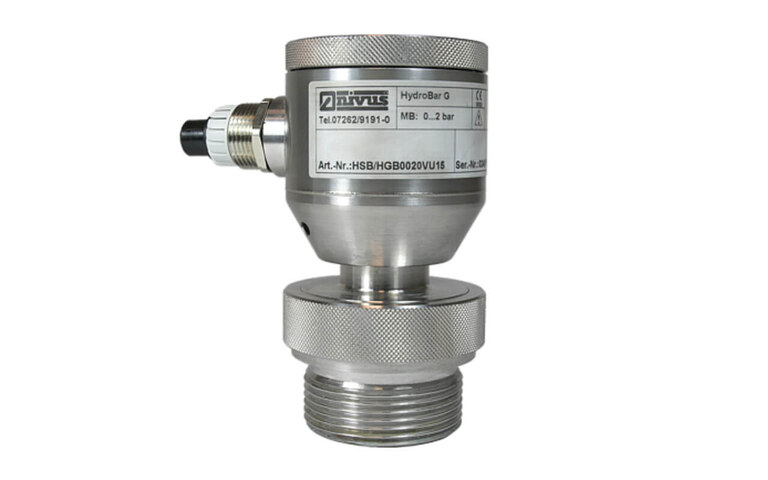

Capteur à visser avec cellule de mesure capacitive en céramique pour mesure hydrostatique

Capteur à visser avec convertisseur 4-20 mA pour la mesure de niveau hydrostatique dans des liquides clairs boues et gaz. Avec cellule de mesure capacitive en céramique sans remplissage d´huile.

Description
  • Capteur à visser robuste et fiable avec filetage 1,5“
  • Cellule de mesure capacitive en céramique
  • Pour milieux liquides peu à fortement chargés, Boues et milieux pateux
  • Membrane arrasante de grande surface
  • Technique 2 fils
  • Ex Zone 0
  • Seuil de surpression élevé
  • Protection surtension intégrée

Le capteur hydrostatique de niveau avec filetage G 1,5“ a été développé afin de répondre aux exigences importantes de l´industrie et de la protection de l´environnement.

Le revêtement protecteur de la capsule d´indice de protection IP68 permet une installation universelle pour la détermination fiable des niveaux en cuves, réservoirs et conduites. Grâce à sa membrane arasante en céramique à grande surface, ce capteur a fait ses preuves dans le domaine des eaux usées tout comme dans l´industrie chimique. Le montage affleurant du capteur permet également son utilisation dans des liquides visqueux. Des dysfonctionnements dus à des dépôts sur la membrane sont ainsi quasiment exclus.

Le capteur HydroBar G ll peut également être employé dans des milieux agressifs tels que des acides et lessives.

Le capteur fonctionne selon la technique 2 fils bien connue, et permet de conserver des coûts d´installation faibles.

En option, possibilité d´un afficheur LED 4 lignes intégré dans le couvercle du boîtier.

Applications typiques HydroBar G II

  • Stations de pompage
  • Conduites
  • Cuves et réservoirs
  • Production de fermenteur
  • Applications industrielles
  • etc.
Données techniques
Généralités
Charge

600 Ohm / 24 V

1000 Ohm / 32 V



Sorties

4 - 20 mA, technique 2 fils

Température de stockage

-40 °C à +100 °C

Température du milieu autorisée

-25 °C à +125 °C

Température de service

-10 °C à +85 °C

Agrément Ex

II 1G Ex ia IIC/IIB T4, IBEx U05 ATEX 1193X

Stabilité à long terme

± 0,1 % FSO / an

Précision selon CEI 60770

0,25 % / 0,35 % FSO

Plages de mesure / Surpression autorisée

1 m CE / 2 bars

2 m CE / 2 bars

4 m CE / 4 bars

6 m CE / 4 bars

10 m CE/ 7 bars

20 m CE / 10 bars

1 bar / 7 bars

2 bar / 10 bars

4 bar / 25 bars

6 bar / 25 bars

10 bar / 40 bars

20 bar / 60 bars

Autres plages de mesure sur demande

Principe de mesure

Capacitif

Degré de protection

IP 68

Connexion process

G1½” DIN ISO 3852

Acier inoxydable 1.4571



Boîtier

Acier inoxydable 1.4305

Membrane: céramique (AL2O3)



Tension d´alimentation

12 à 36 V DC

Ex: 12 à 28 V DC



Sous réserves de modifications techniques.

Téléchargements

Description technique pour Sondes de pression et de niveau: NivuBar Plus II, NivuBar G II et HydroBar G II Rev.10

Manuel d´instruction pour capteurs de pression et de niveau

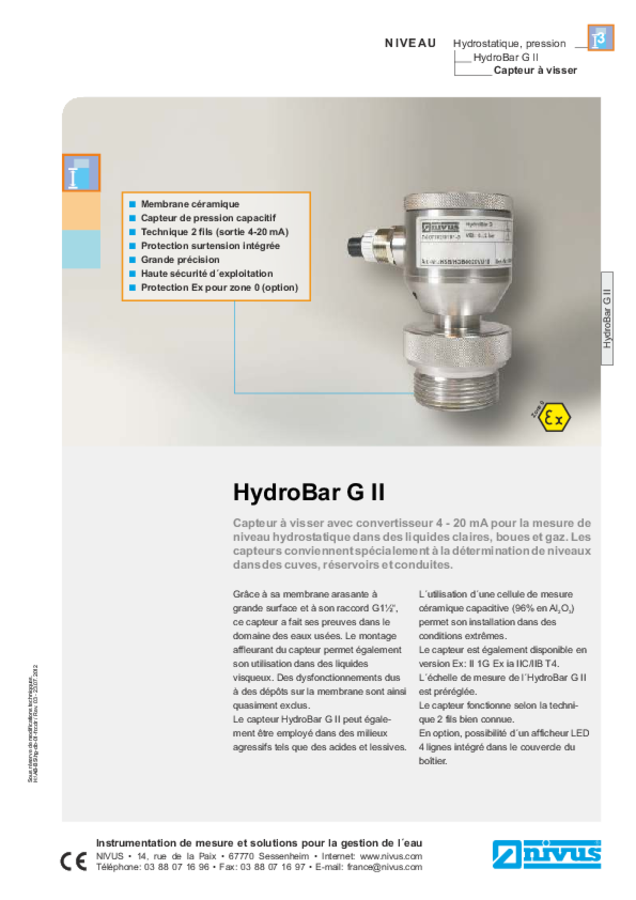

Fiche technique HydroBar G II

Déclaration de Conformité "Capteurs de Pressure"

AquaBar II, AquaBar BS, HydroBar G II, NivuBar H III,
NivuBar G II, NivuBar Plus II, UniBar E II
HSB0….

Déclaration de Conformité "Capteurs de Pressure Ex"
