Capteurs de niveau
Capteurs Série i
Réf. article NMiCapteurs intelligents pour la mesure de niveau
Capteurs ultrasons avec convertisseur de mesure intégré pour mesure de distance, de niveau, d´espace vide et de volume. Adapté aux conditions d´application difficiles.
![[Translate to Francais:] i-Serie intelligente Sensoren zur Füllstandsmessung](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-iserie-pic1_c44edf16c6.png "[Translate to Francais:] i-Serie intelligente Sensoren zur Füllstandsmessung")
![[Translate to Francais:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m](/fileadmin/_processed_/f/3/csm_Fuellstandssensor-i03_5f92923cc3.png "[Translate to Francais:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m")
![[Translate to Francais:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-i06_66705b2c38.png "[Translate to Francais:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m")
![[Translate to Francais:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m](/fileadmin/_processed_/f/0/csm_Fuellstandssensor-i10_129475dbde.png "[Translate to Francais:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m")
![[Translate to Francais:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/d/c/csm_Fuellstandssensor-i15_016e300e34.png "[Translate to Francais:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m")
![[Translate to Francais:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/6/f/csm_Fuellstandssensor-iserie-pic6_3715ca99e1.png "[Translate to Francais:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m")
![[Translate to Francais:] i-Serie intelligente Sensoren zur Füllstandsmessung](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-iserie-pic1_11bc771c90.png "[Translate to Francais:] i-Serie intelligente Sensoren zur Füllstandsmessung")
![[Translate to Francais:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m](/fileadmin/_processed_/f/3/csm_Fuellstandssensor-i03_745a289999.png "[Translate to Francais:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m")
![[Translate to Francais:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-i06_2e4c5bb38a.png "[Translate to Francais:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m")
![[Translate to Francais:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m](/fileadmin/_processed_/f/0/csm_Fuellstandssensor-i10_1c928d01a4.png "[Translate to Francais:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m")
![[Translate to Francais:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/d/c/csm_Fuellstandssensor-i15_bf756bbe88.png "[Translate to Francais:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m")
![[Translate to Francais:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/6/f/csm_Fuellstandssensor-iserie-pic6_219939d60f.png "[Translate to Francais:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m")
Description
- Capteur pour mesure autonome et confortable de niveau
- Réglages et pré-programmations pour 3, 6, 10 et 15 m
- Temps de mesure court idéal pour la durée de vie des batteries
- Résistant contre l´humidité, les milieux agressifs et les fortes amplitudes thermiques
- Degré de protection IP68
- Connexion directe à un automate possible
- Gain de temps et de place, et convertisseur de mesure non nécessaire
- DATEM - traitement numérique de l´écho avec suppression automatique des échos parasites
- Agrément Ex selon ATEX pour Zone 1, option Zone 0
- Câblage simple en Zone Ex (pas de barrière Zener nécessaire)
Les capteurs de la Série-i sont dédiés à la mesure de la distance, du niveau, du vide ou du volume de liquides ou de matériaux en vrac. Ils peuvent être installés partout où une mesure de grande précision est requise.
Les capteurs Série-i NIVUS sont conçu pour une utilisation dans des conditions environnantes difficiles. Grâce à une technique de mesure sans contact, l´encrassement et l´usure sont évités. Capteur et convertisseur sont logés dans un boîtier encapsulé permettant un montage aisé et ne nécessitant qu´un emplacement réduit. Grâce à des plages de mesure définies et préconfigurées, une programmation complexe est superflue.
Les capteurs de la Série-i NIVUS peuvent être connectés à tout automate, enregistreur de données GPRS NIVUS et à tous les systèmes de traitement de données de mesure dotés d´une entrée mA active ou d´un protocole de communication HART.
Ces capteurs sont implémentés d´un concept d´économie d´énergie novateur. Les enregistreurs de données autonomes ou alimentés par piles atteignent de très importantes autonomies grâce à des intervalles de lancement et de mesure minimums.
La communication avec le capteur Série-i est réalisée soit par un programmateur autonome ou par PC portable via le logiciel gratuit "PC-Suite". Tous les paramètres pertinents peuvent être modifiés pour l´adaptation et l´optimisation des valeurs de mesure.
Les capteurs Série-i peuvent être intégrés facilement à des systèmes de gestion existants. Grâce à l´édition des données en standard, une connexion directe à un automate est possible sans programmation.
Applications typiques
- Eaux usées: Déversoirs d´orage et canaux de stockage, bassins de clarification, stations de pompage, installations de dégrillage, mesures de débit, mesures de volumes dans réservoirs, surveillance de containers, systèmes d´irrigation
- Eau potable: mesure de niveau de réservoir, traitement de l´eau, dessallement d´eau de mer, mesure de niveau
- Protection contre les inondations: Bassins de retenue, niveaux avec transmission des données à distance, eaux de surface
- Production d´énergie: Systèmes de refroidissement, centrales hydroélectriques
Données techniques
| Généralités | |
|---|---|
| Traitement de l'écho | Suppression automatique et autoadaptative des échos parasites |
| Longueurs de câble | 5, 10, 20, 30, 50 ou 100 m; autres longueurs sur demande |
| Connexion process | 1" BSP/NPT Standard |
| Durée de démarrage | 4 secondes typiques |
| Configuration | Logiciel PC pour le paramétrage, le traitement de l´écho, la linéarisation et la suppression des échos parasites |
| Agrément Ex | o II 2 GD Ex m IIC T4 ou o II 1 GD Ex ia IIC T4 |
| Fonctions | Niveau, distance, vide, volume aussi bien que la linéarisation grâce à 16 points de base |
| Sorties | 4 - 20 mA (3,8 - 22 mA) HART® – boucle de courant (2 fils) pour programmation via logiciel NIVUS |
| Degré de protection | IP 68 (5 bars) |
| Matériau boîtier | Valox 357 PBT PVDF (option) |
| Tension d´alimentation | 10-28 V DC |
Sous réserves de modifications techniques.
| Options | |
|---|---|
| Type de bride | pour tous les types |
| Matériau boîtier | PVDF pour milieux aggresifs, maxi 70°C (pour i-6, i-10 et i-15) |
| Revêtement de la face émettrice | Mousse PTFE pour matériaux en vrac poussiéreux (pour i-6, i-10 et i-15) |
| Jupe de submersion | Pour tous les types sans filetage frontal |
| Filetage frontal |
|
Sous réserves de modifications techniques.
| Capteur type i-3 | |
|---|---|
| Température de service | - 40 °C à + 80°C |
| Résolution | 1 mm |
| Précision de mesure | 2 mm |
| Angle de réflexion | <10° |
| Fréquence d'émission | 125 KHz |
| Plage de mesure | 0,125 m - 3 m |
Sous réserves de modifications techniques.
| Capteur type i-6 | |
|---|---|
| Température de service | - 40 °C à + 80 °C |
| Résolution | 2 mm |
| Précision de mesure | 4 mm |
| Angle de réflexion | <10° |
| Fréquence d'émission | 75 KHz |
| Plage de mesure | 0,3 m - 6 m |
Sous réserves de modifications techniques.
| Capteur type i-10 | |
|---|---|
| Température de service | - 40 °C à + 80 °C |
| Résolution | 3 mm |
| Précision de mesure | < 6 m: 3 mm; > 6 m: 6 mm |
| Angle de réflexion | <10° |
| Fréquence d'émission | 50 KHz |
| Plage de mesure | 0,3 m - 10 m |
Sous réserves de modifications techniques.
| Capteur type i-15 | |
|---|---|
| Température de service | −40 °C à +80 °C |
| Résolution | 5 mm |
| Précision de mesure | < 10 m: 5 mm; > 10 m: 10 mm |
| Angle de réflexion | < 10° |
| Fréquence d'émission | 41 KHz |
| Plage de mesure | 0,5 m - 15 m |
Sous réserves de modifications techniques.
Téléchargements

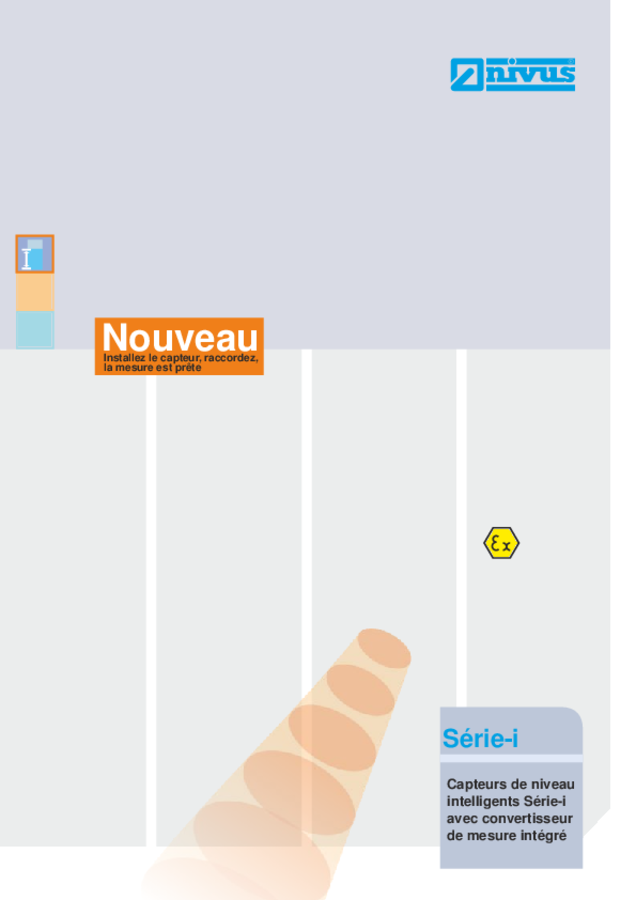

Brochure capteurs Série i
