Convertisseurs de mesure de niveau

Convertisseur de mesure NivuMaster

Réf. article NMX, NM5, NMA, NMB, NM9

Pour mesure de niveau avec capteurs ultrasons et radar

Alimente les capteurs ultrasons de la séries R et P connectés, il traite les données signal et affiche la valeur calculée. Idéal pour la mesure et le contrôle de niveaux et des débits.

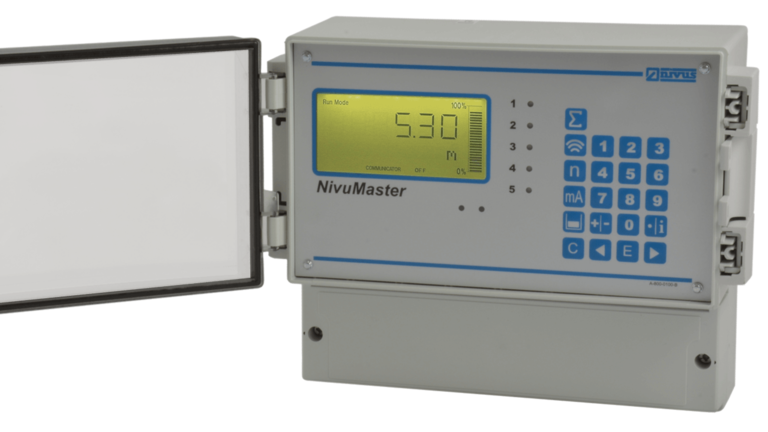

[Translate to Francais:] NivuMaster 5 Relais für die Messung von Füllstand, Volumen und Menge sowie zur Regelung von Pumpen und erweiterten Steuerungsaufgaben

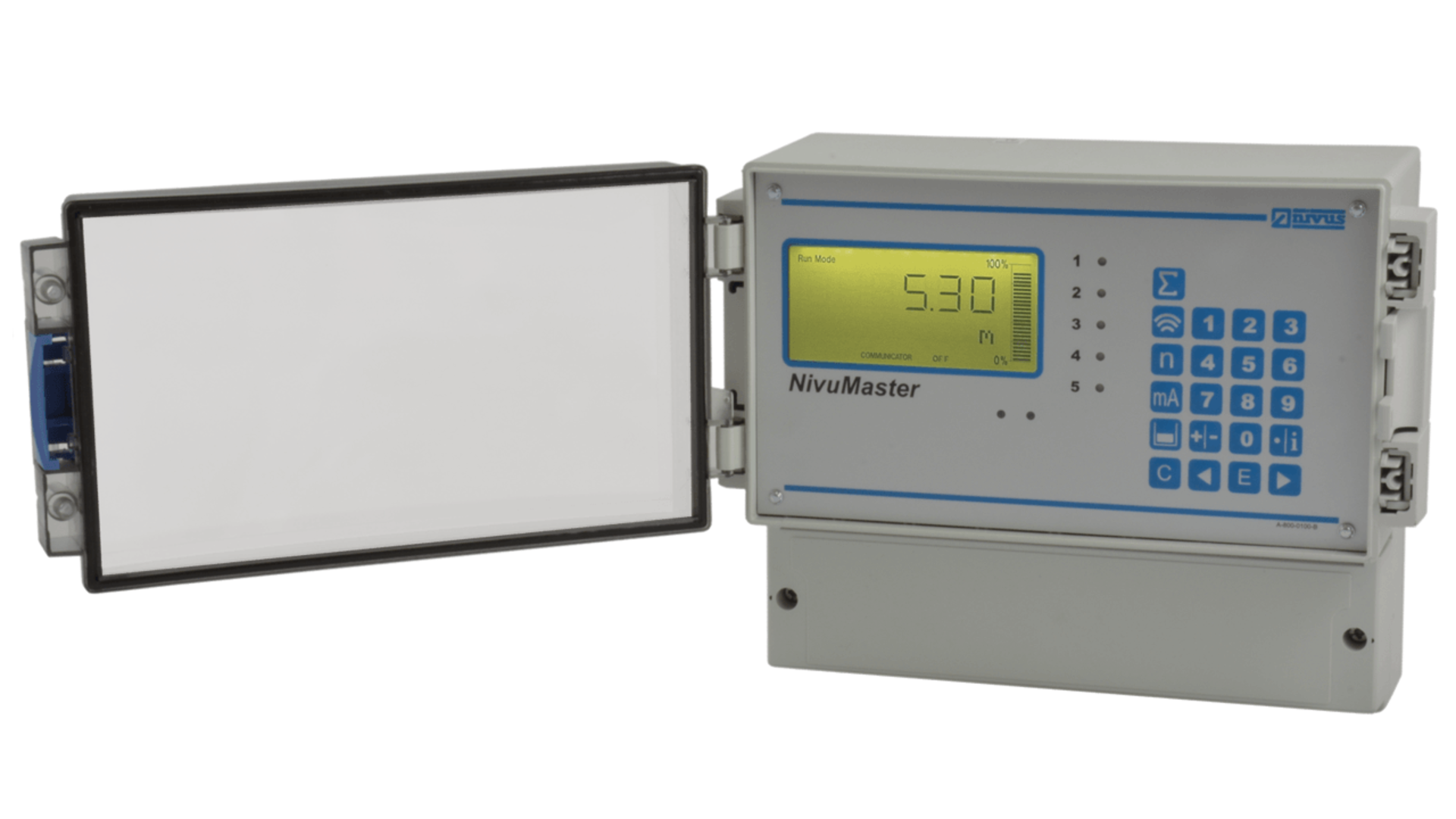

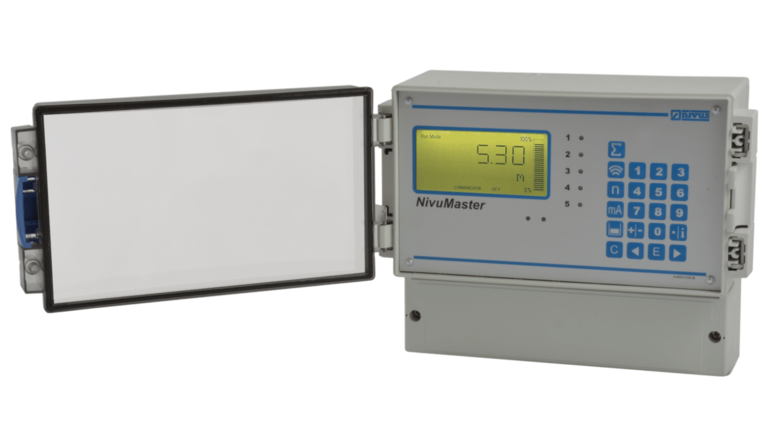

[Translate to Francais:] NivuMaster LF-5:2 für den Einsatz in Regenbehandlungsanlagen. Zur unabhängigen Messung und Ausgabe von Beckenfüllstand und Abschlagsmenge mit nur einem Sensor

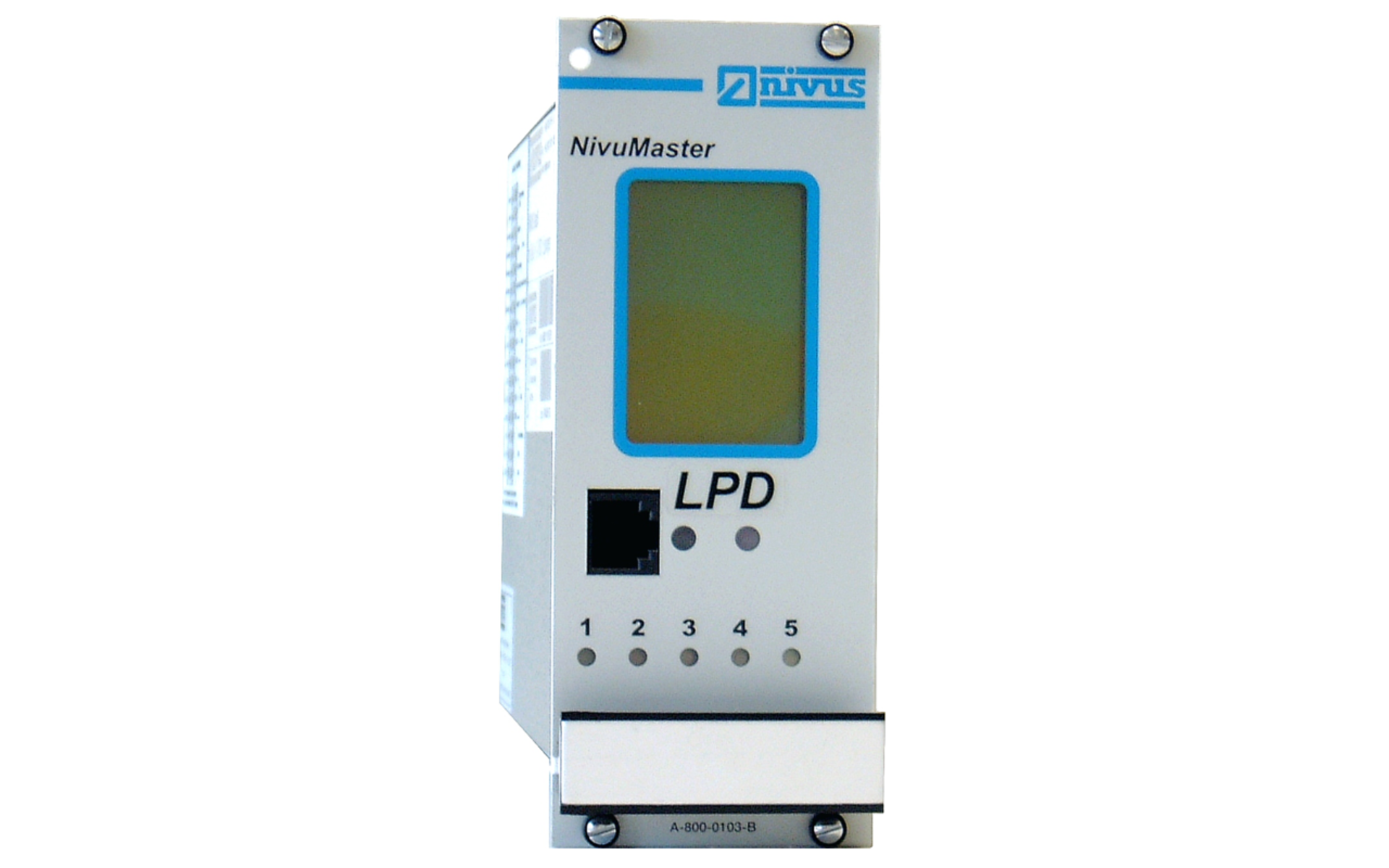

[Translate to Francais:] NivuMaster 19“ Schaltschrankversion für Messung von Füllstand und Volumen

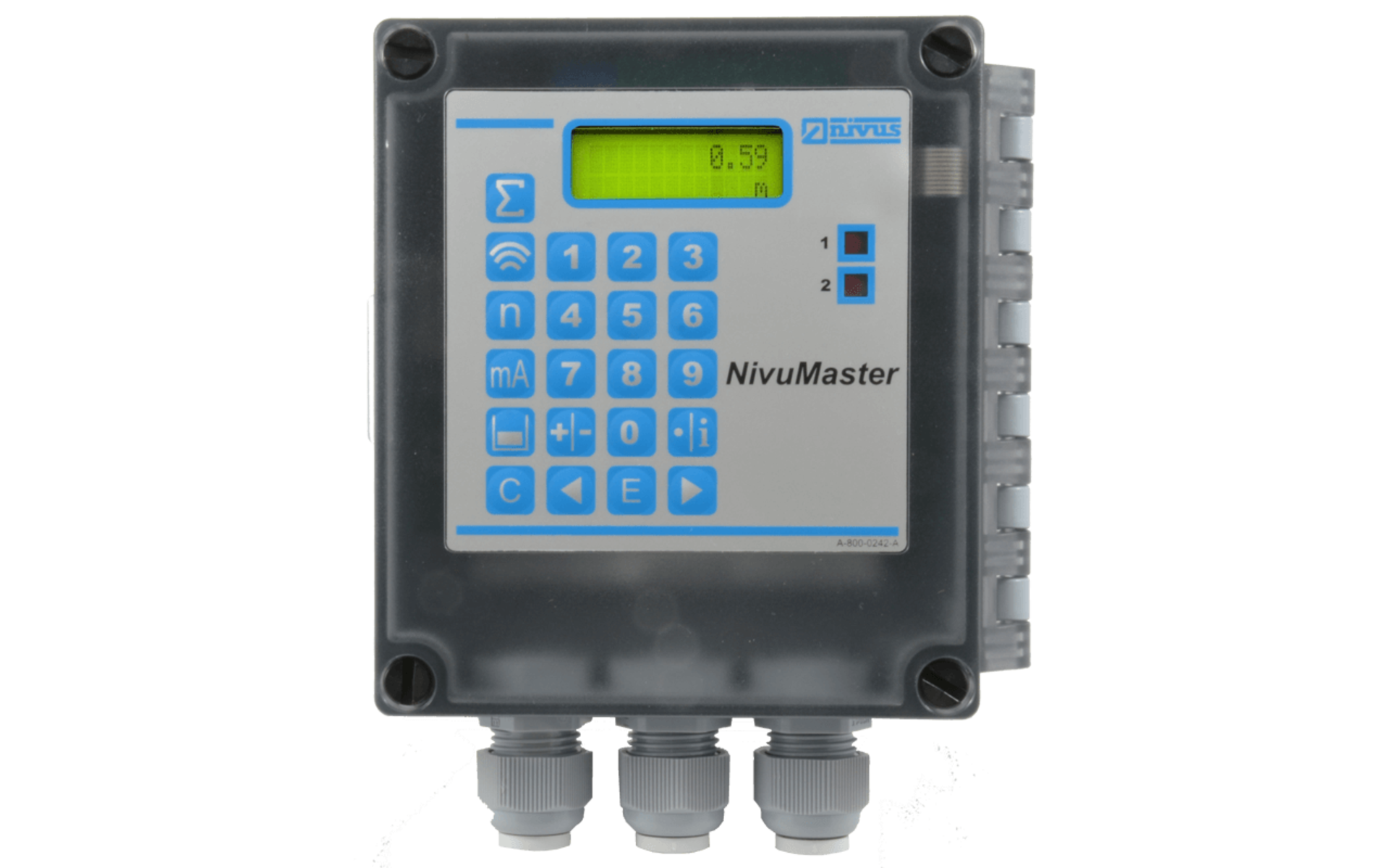

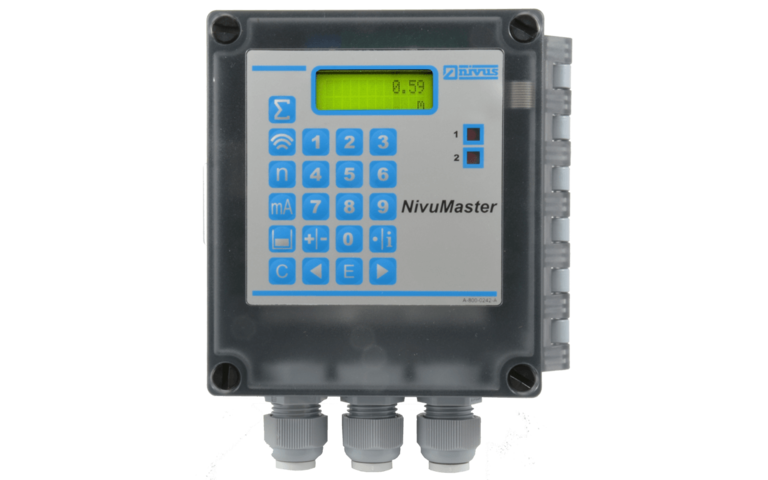

[Translate to Francais:] NivuMaster L2 – kompaktes Standardmodell für Füllstandsmessung von flüssigen Medien

Mesure de niveau, hauteur, volume, différence et débit
Alarme possible dès submersion du capteur
Contrôle de pompe économique en énergie et en moyens grâce à la gestion intelligente de pompes
Grande sécurité de mesure grâce à la suppression intelligente d´échos parasites
Connexion de capteurs ultrasons et radar avec agrément Ex, ne nécessitant aucun entretien
Jusqu´à 6 relais et isolation galvanique des sorties mA
Analyse d´écho et paramétrage aisés via logiel PC gratuit
Commutation courant de secours intégrée
Commande par menu guidévia affichageur graphique rétro éclairé

Les convertisseurs de mesure de la série NivuMaster alimentent les capteurs connectés de la série P et R, traitent les valeurs de mesure et les affichent. Les NivuMaster sont idéalement adaptés pour des régulations et contrôles du niveau et de hauteur d´eau. Les mesures de débit en canaux ouverts via Venturi ou relation Q/h, sur seuils ou différents modèles de déversoirs sont possibles sans problème.

Le NivuMaster est disponible en boîtier montage mural, rack 19" ou en montage panneau.

Les quelques configurations requises pour la mesure peuvent être saisies aisément par menu guidé via le clavier du grand du grand affichage graphique rétro éclairé. À partir de l´interface de série, il est possible d´exploiter les paramètres via le logiciel PC Software Suite".

Apercu des différents types

NivuMaster L2

Modèle compact standard avec 2 relais pour la mesure de niveau et volume

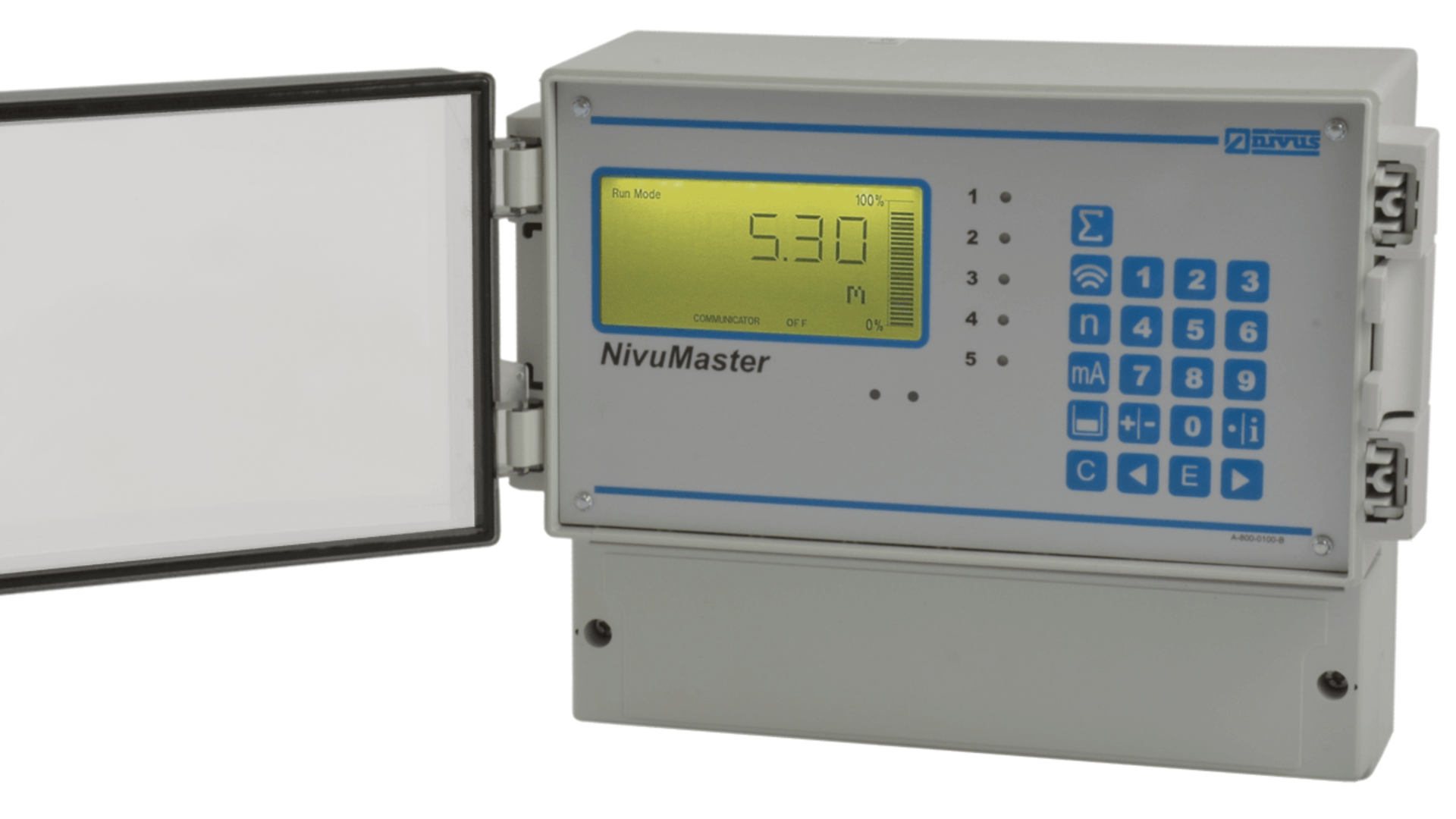

NivuMaster 5 Relais

Modèle évolué du NivuMaster 3 Relais avec pilotage de fonctions étendues

Applications typiques pour le NivuMaster

Eaux usées: Déversoir d´orage et canaux réservoirs, clarificateurs, stations de pompage, station de dégrillage, mesure de débit, mesure de volume en réservoir, surveillance de réservoirs, stations d´irrigation
Eau potable: Hauteur d´eau en réservoir, traitement des eaux, stations de dessalement d´eau de mer, mesures de hauteur
Protection des inondations: Bassins de rétention des eaux pluviales, hauteurs d´eau avec transmission des données, eaux de surface
Production d´énergie: Circuits de refroidissement, centrales hydrauliques

Généralités
Communication (optionnel)	Modbus RTU
Langues d´affichage	Français, allemand, anglais
Agrément Ex	ATEX, Zone 0 / 1
Programmation PC	Via RS232
Traitement de l'écho	Suppression intelligente de l´écho
Commande	21 touches, menu guidé en français, allemand et anglais ou via un appareil de programmation manuel séparé; Commande sur site via clavier
Afficheur	LCD, écran à haute définition graphique, rétro éclairé Affichage LED pour le statut des relais, couleurs rouge, vert et jaune librement programmables, écran graphique LC
Humidité maxi	80 % sans condensation
Température de stockage	-30 °C à +60 °C
Température de service	-20 °C à +50 °C
Puissance consommée	Maxi 10 W (6 W typique)
Degré de protection	Montage mural: IP 65 Panneau : IP 65 (face frontale), IP 20 (à l'arrière) 19“: IP 20
Matériau boîtier	Matériau: Polycarbonate, difficilement inflammable (UL91)
Tension d´alimentation	115 V AC +5 % / -10 %; 50/60 Hz 230 V AC +5 % / -10 %; 50/60 Hz Tension continue 18 – 36 V DC

Sous réserves de modifications techniques.

NivuMaster L2
Sorties	2 x sortie relais 1 x sortie mA
Entrées	1 x entrée capteur
Boîtier	Montage mural
Description	Modèle standard compact avec 2 relais pour la mesure de niveau et de volume.
Numéro d'article	NMX-

Sous réserves de modifications techniques.

NivuMaster 5 Relais
Sorties	5 x sortie Relais 1 x sortie mA
Entrées	1 x entrée capteur 1 x entrée 4-20 mA (option)
Boîtier	Montage mural Panneau Rack 19"
Description	Modèle élargi du NivuMaster 3 Relais avec possibilités de commandes supplémentaires.
Numéro d'article	NM6-

Sous réserves de modifications techniques.

NivuMaster panel mount enclosure dimensions in mm

NivuMaster wall mount enclosure dimensions in mm

NivuMaster L2 wall mount enclosure dimensions — NivuMaster wall mount enclosure dimensions in mm

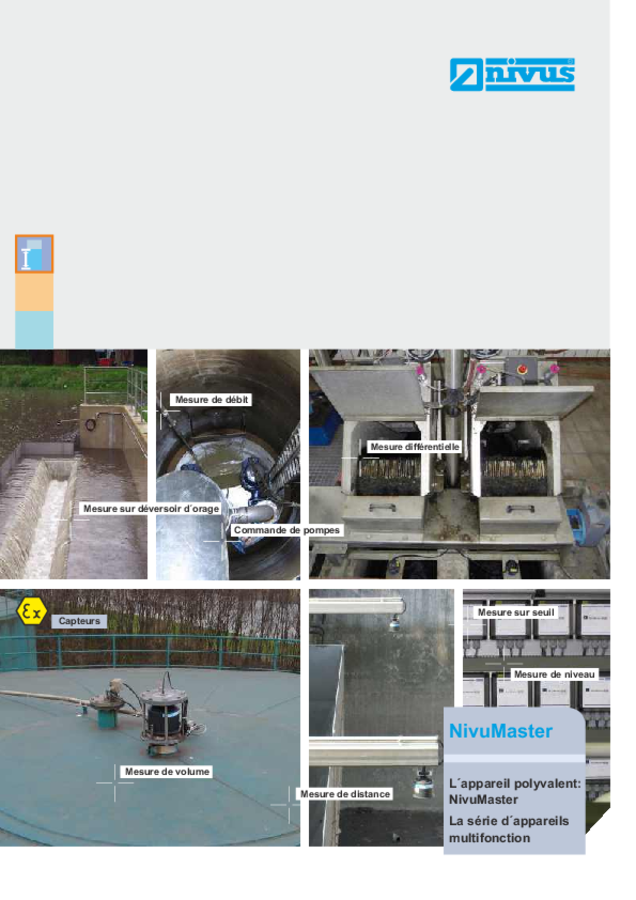

Brochure NivuMaster
