Mesure de débit par méthode hydraulique

• Pour eaux claires et eaux usées
• Mesure de débit via niveau
• Installation simple

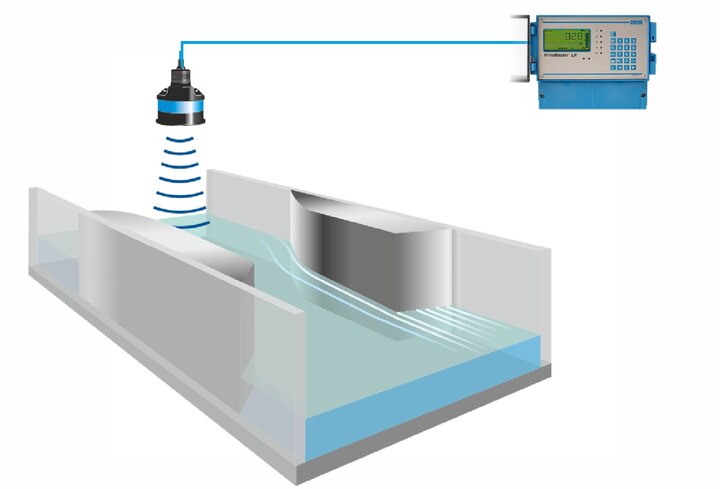

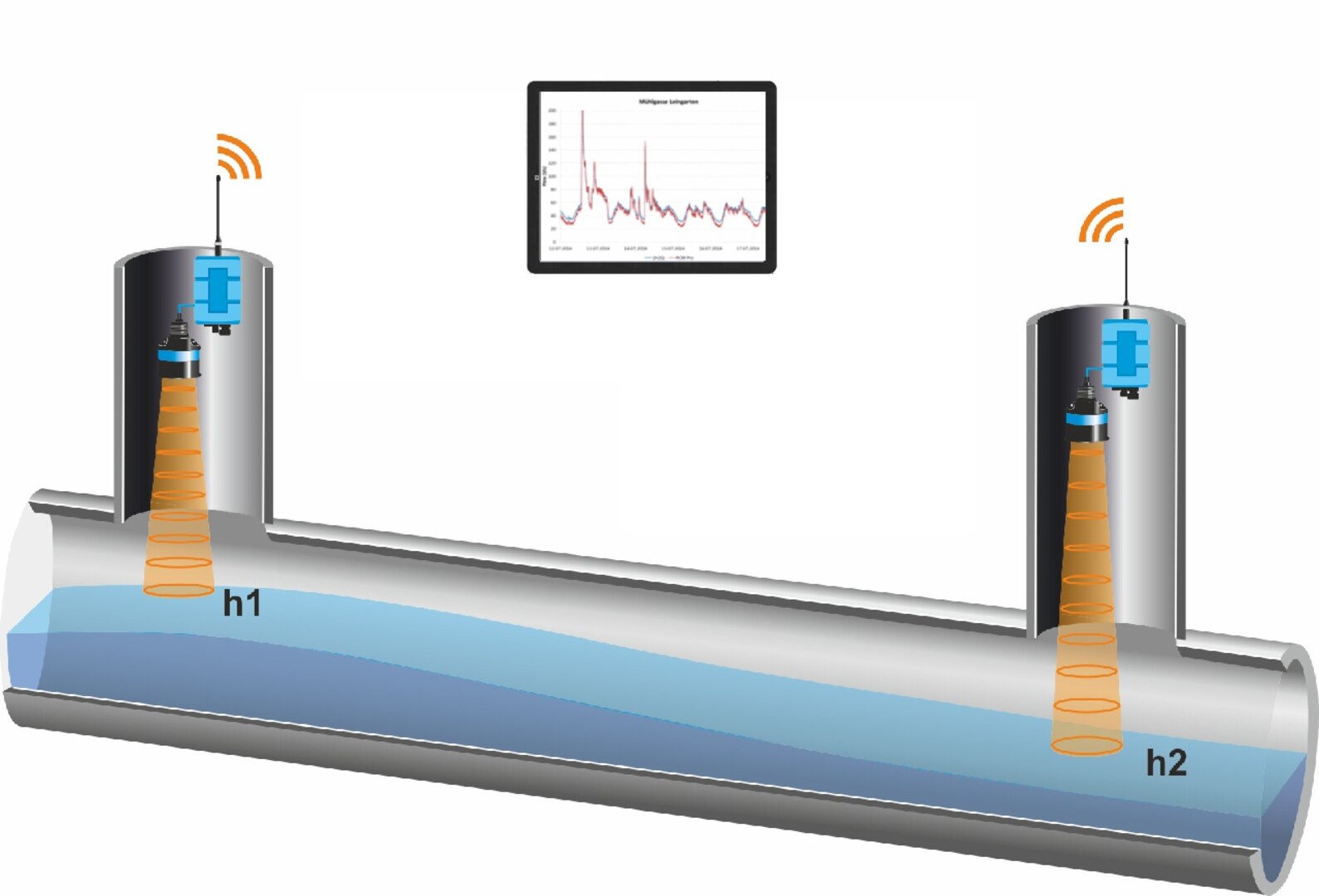

Le débit est mesuré via la mesure de niveau et des dispositifs hydrauliques tels que déversoirs ou Venturi ou encore par le biais de deux niveaux parallèles. Le calcul s´effectue à partir des géométries connues ainsi que des connaissances  hydrauliques spéciales en tenant compte de certaines normes (p. ex.  DIN 19559 Partie 2 pour Venturi ou DWA A111 pour déversoirs).

Dans le cas de méthodes hydrauliques, en tenant compte d´un rapport Q –h, un débit Q. est calculé à partir d´un niveau h.

Q = k • f(h)

Des rapports définis Q – h s´appliquent à des installations hydrauliques telles que seuils, Venturi etc.

Déversoirs latéraux

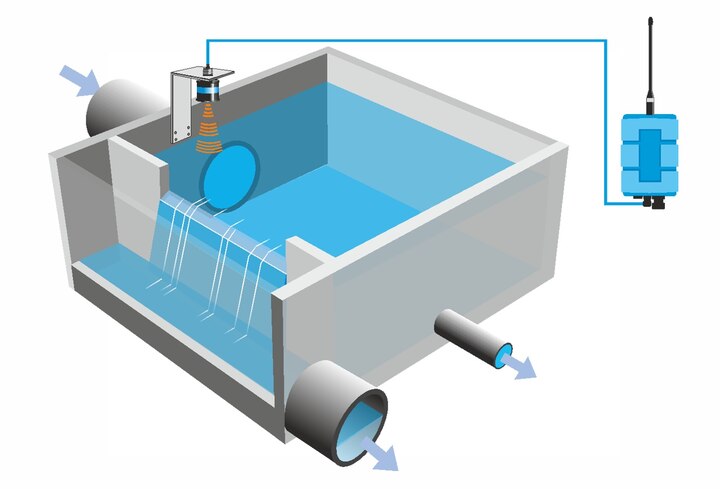

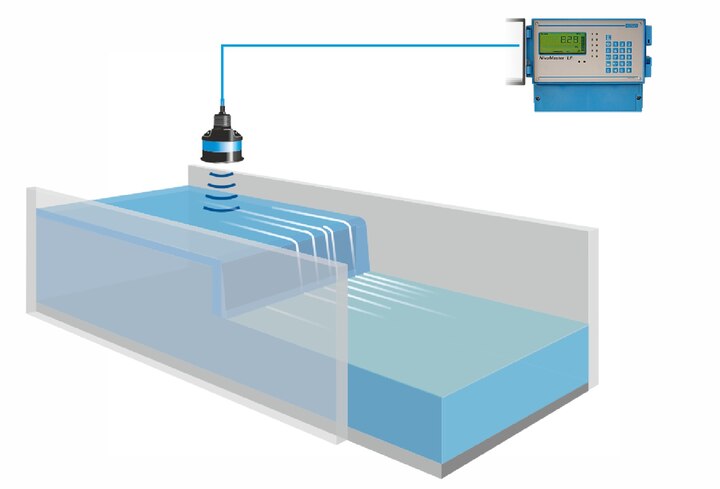

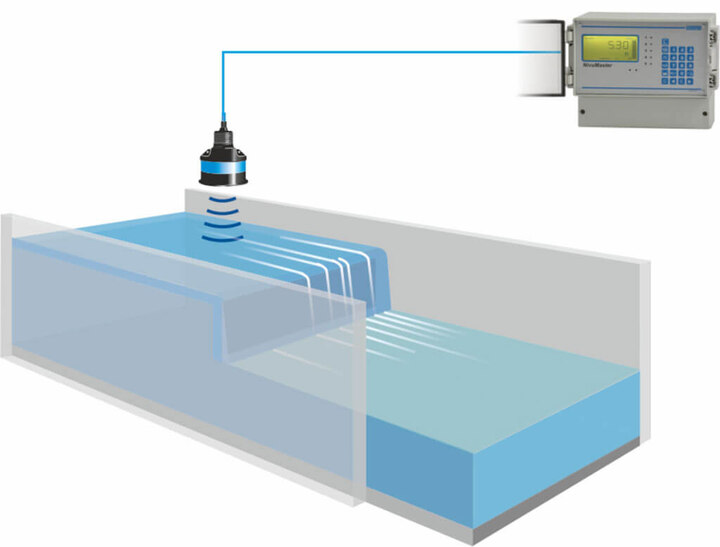

En fonction du débit, différentes formes de déversoirs sont mis en œuvre (p. ex. déversoir à chute libre, déversoir triangulaire…). La hauteur de déversement est une dimension pour le débit. NIVUS fournit des systèmes fonctionnant sur le courant réseau ainsi que des systèmes autonomes, exploités par batterie ou piles et dotés d´une transmission automatique des données.

Différentes formes de déversoirs

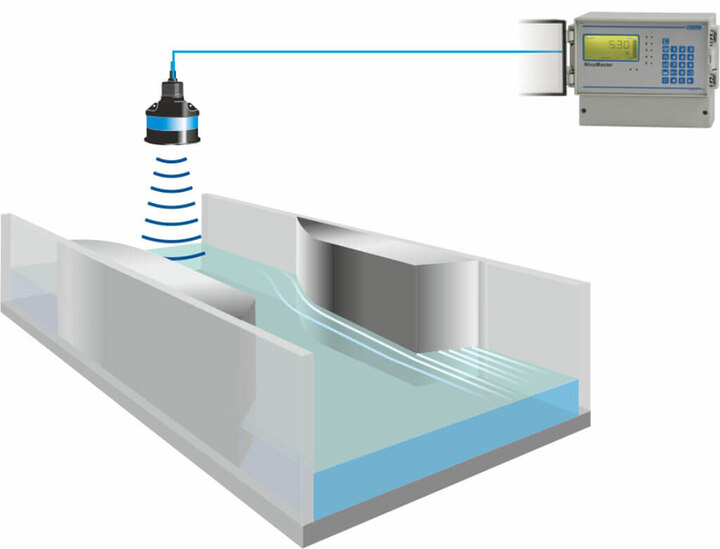

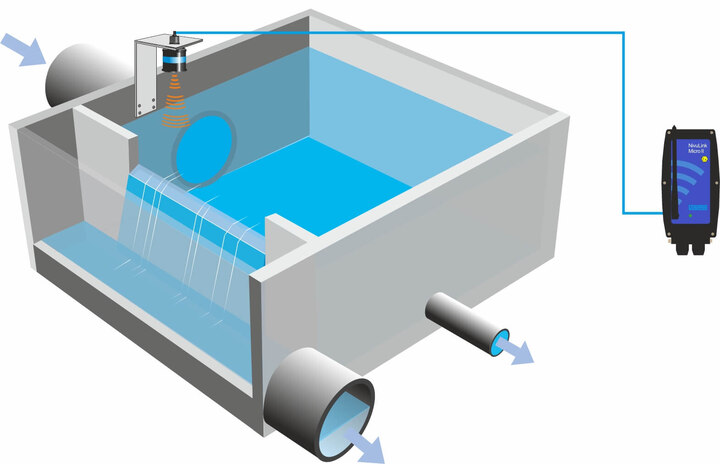

Les produits NIVUS pour des mesures de débit sur déversoir sont des Convertisseur de mesure NivuMaster pour des applications alimentées en courant. Pour des mesures de débit autonomes, des Capteurs de niveau de la Série i combinés à des enregistreurs de données p. ex. NivuLog Easy peuvent être mis en œuvre.

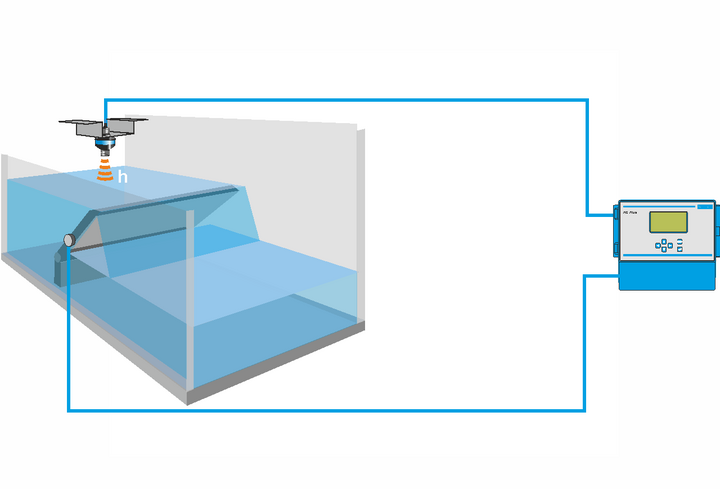

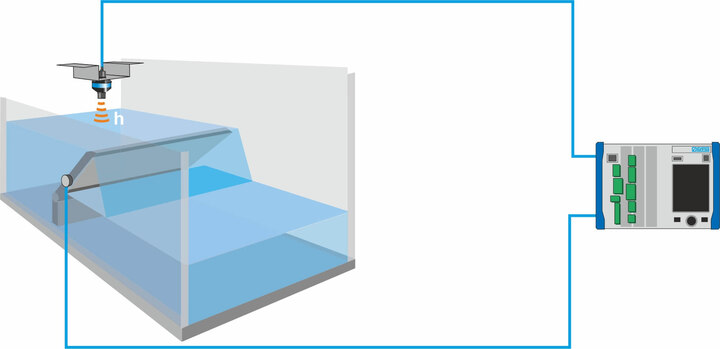

Des clapets mobiles noyés permettent l´utilisation optimale des ouvrages de retenue disponibles. En effet, il existe deux possibilités pour acquérir le débit. Le débit peut être acquis uniquement via l´inclinaison du clapet. Celle-ci peut être mesurée grâce à un Inclinomètre.

D´autre part, il y a la possibilité d´installer dans l´espace de retenue, en plus de l´inclinomètre, une mesure de niveau p. ex. Capteurs Série i et de déterminer le débit à l´aide d´un transmetteur spécifique p. ex. le Calculateur Hydraulique Plus.

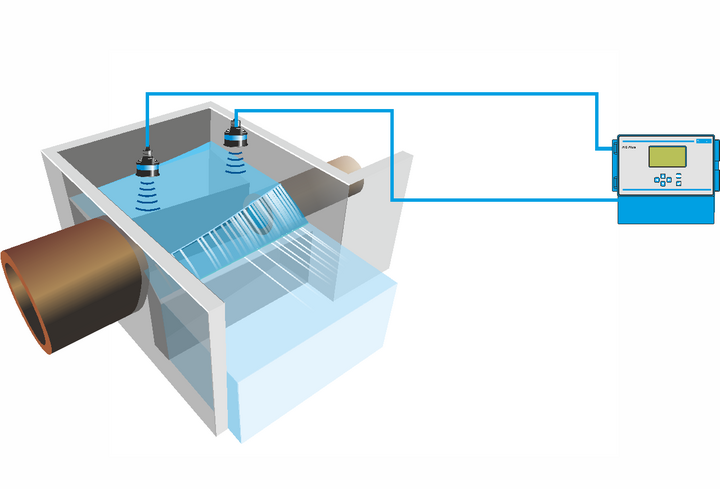

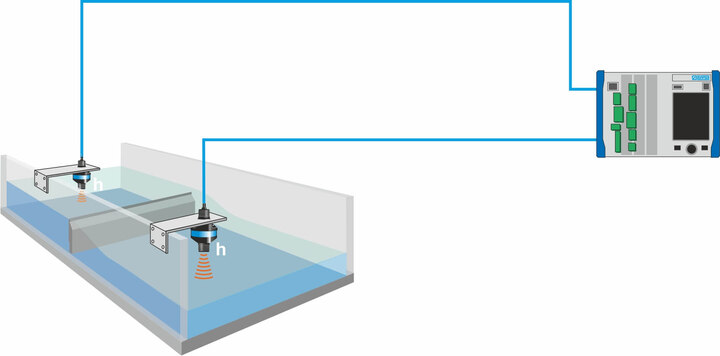

Sur des déversoirs latéraux noyés se crée souvent un niveau d´eau incliné. Pour l´acquisition précise du déversement, l´installation de deux mesures de niveau parallèles, aux deux extrémités du déversoir, est nécessaire. A partir des deux niveaux, le Calculateur Hydraulique Plus calcule le débit précis déversé.

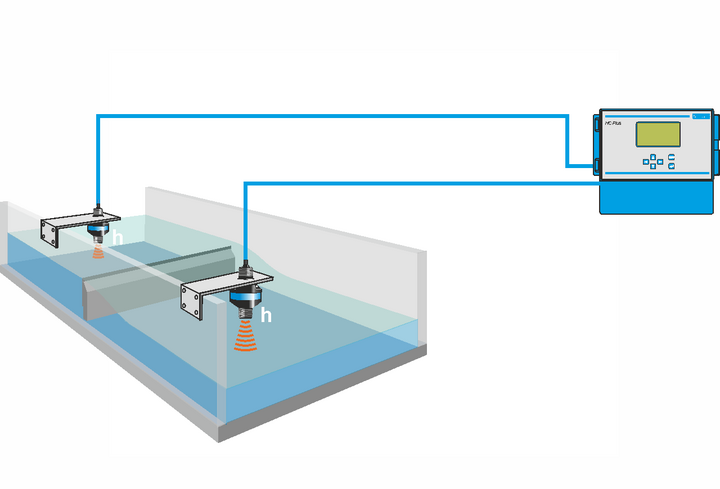

Sur des déversoirs avec reflux, le facteur de correction de déversement nécessaire pour la mesure de débit ou pour l´acquisition du déversement, change. Par le biais de deux mesures de niveau parallèles installées dans l´eau d´amont et l´eau d´aval, le degré de reflux actuel sur le déversoir peut être calculé. Ainsi, le facteur de correction de déversement pour la situation actuelle peut être déterminé et à l´aide d´un transmetteur approprié, p. ex. le Calculateur Hydraulique Plus, le débit ou le déversement correct peut être enregistré.
