Mesure Radar

Pour tous milieux liquides
Mesure sans contact
Mesure de la vitesse de surface

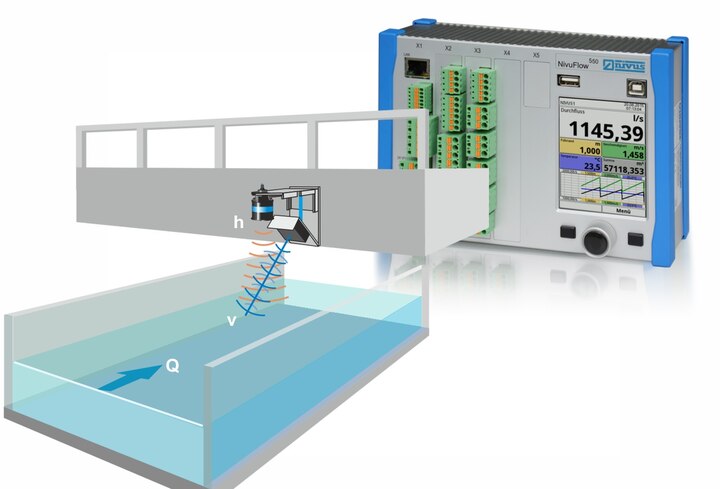

Mesure de débit par Radar

Pour l´acquisition du débit Q, la vitesse d´écoulement moyenne et la superficie de la section mouillée sont enregistrées. Il en résulte l´équation établie :

Q = v (moyenne) • A

La superficie de la section mouillée A est déterminée grâce à la mesure en continu du niveau en considérant la géométrie et les dimensions de la conduite.
La vitesse d´écoulement est acquise via la mesure de la vitesse de surface.

Vos avantages

Facilité d´installation, sans interruption du processus
Maintenance réduite
Mise en œuvre dans des milieux agressifs et abrasifs
Idéal sur des écoulements torrentiels et de faibles hauteurs d´écoulement

Mesure de la vitesse d´écoulement (v) via la technologie Radar

La mesure de débit par Radar est réalisée par l´acquisition des vitesses d´écoulement à la surface de l´eau. La vitesse de surface est enregistrée grâce aux réflexions de signaux radar présentes dans les ondes de surface, elle sera exploitée selon le principe Doppler. Grâce à une mesure de niveau supplémentaire et aux géométries connues du canal, le débit peut être calculé précisément.

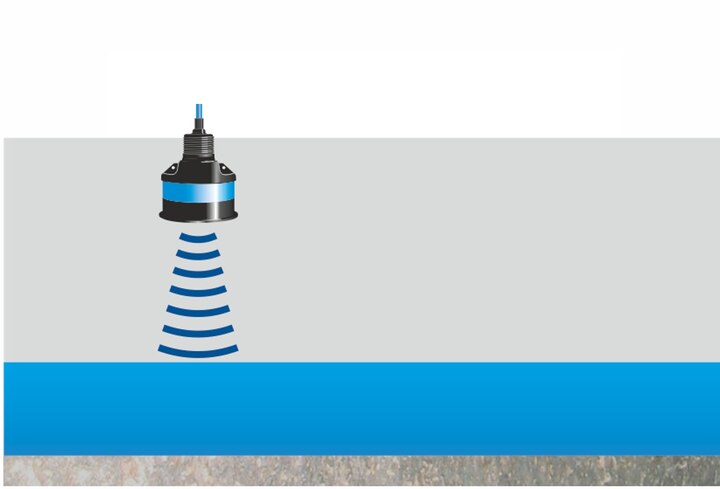

Mesure de niveau (h)

Une mesure de débit précise requiert l´acquisition exacte et fiable du niveau dans toutes les conditions hydrauliques. Elle est réalisée par le biais de capteurs de niveau 0/4-20 mA. Des capteurs ultrasons sans contact de type "Série i" sont mis en œuvre.
