Jakość wody i pomiary fizykochemiczne
NivuParQ 850Nowy
Część numer NP8-5Ciągły pomiar stężenia cząstek (odpowiednik TSS) nową ultradźwiękową metodą pomiaru z wykorzystaniem echa wieloczęstotliwościowego
Opis
Pomiar stężenia cząstek
Pomiar. ciągły. prosty. bezobsługowy.
Oznaczanie stężeń substancji stałych za pomocą parametru TSS (wszystkich zawieszonych cząstek) staje się coraz ważniejsze. Za pomocą NivuParQ 850 można z łatwością przeprowadzać pomiary stałego stężenia cząstek (równoważników TSS) w wodzie deszczowej, wodzie mieszanej i wodzie płynącej.

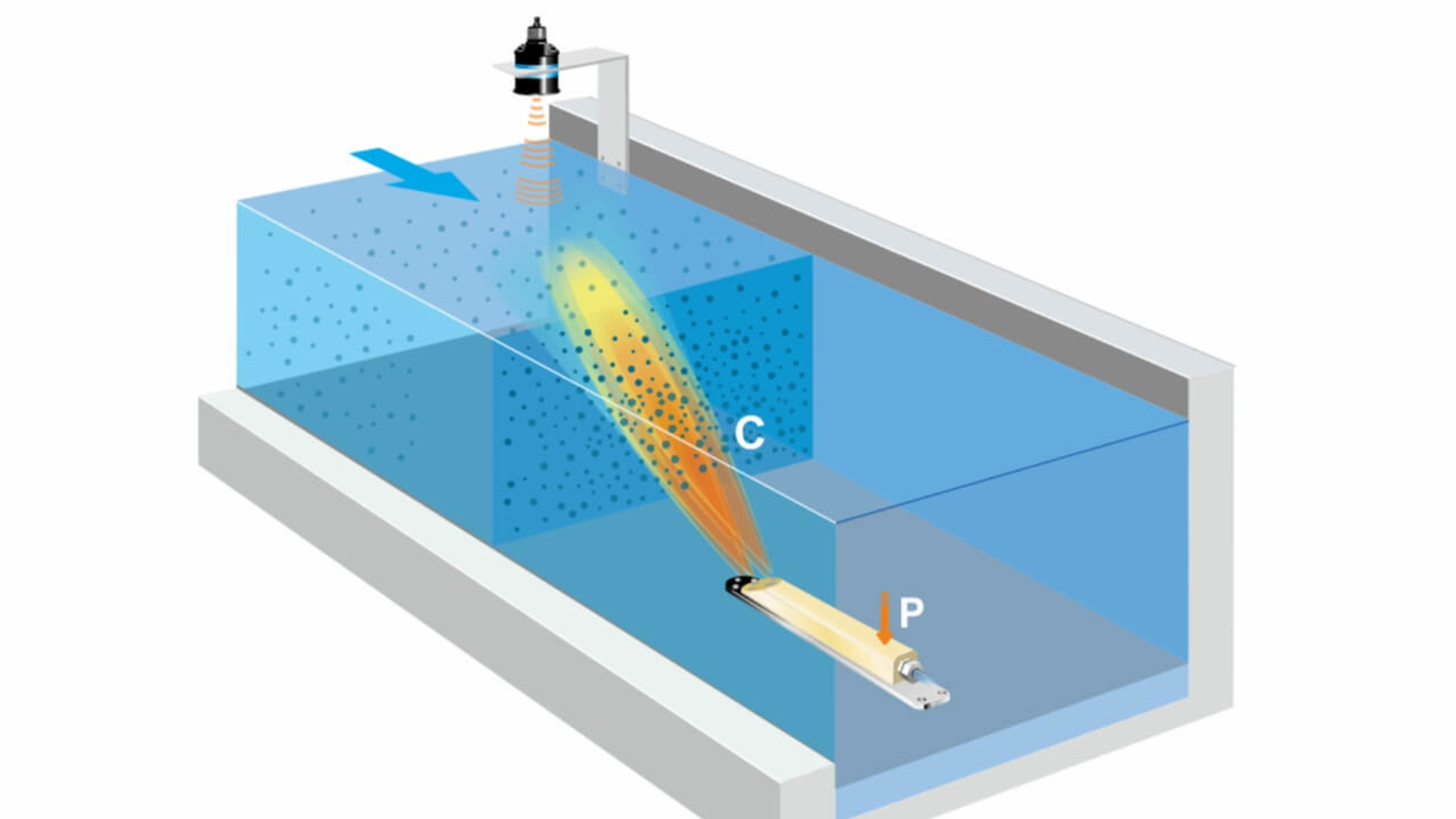

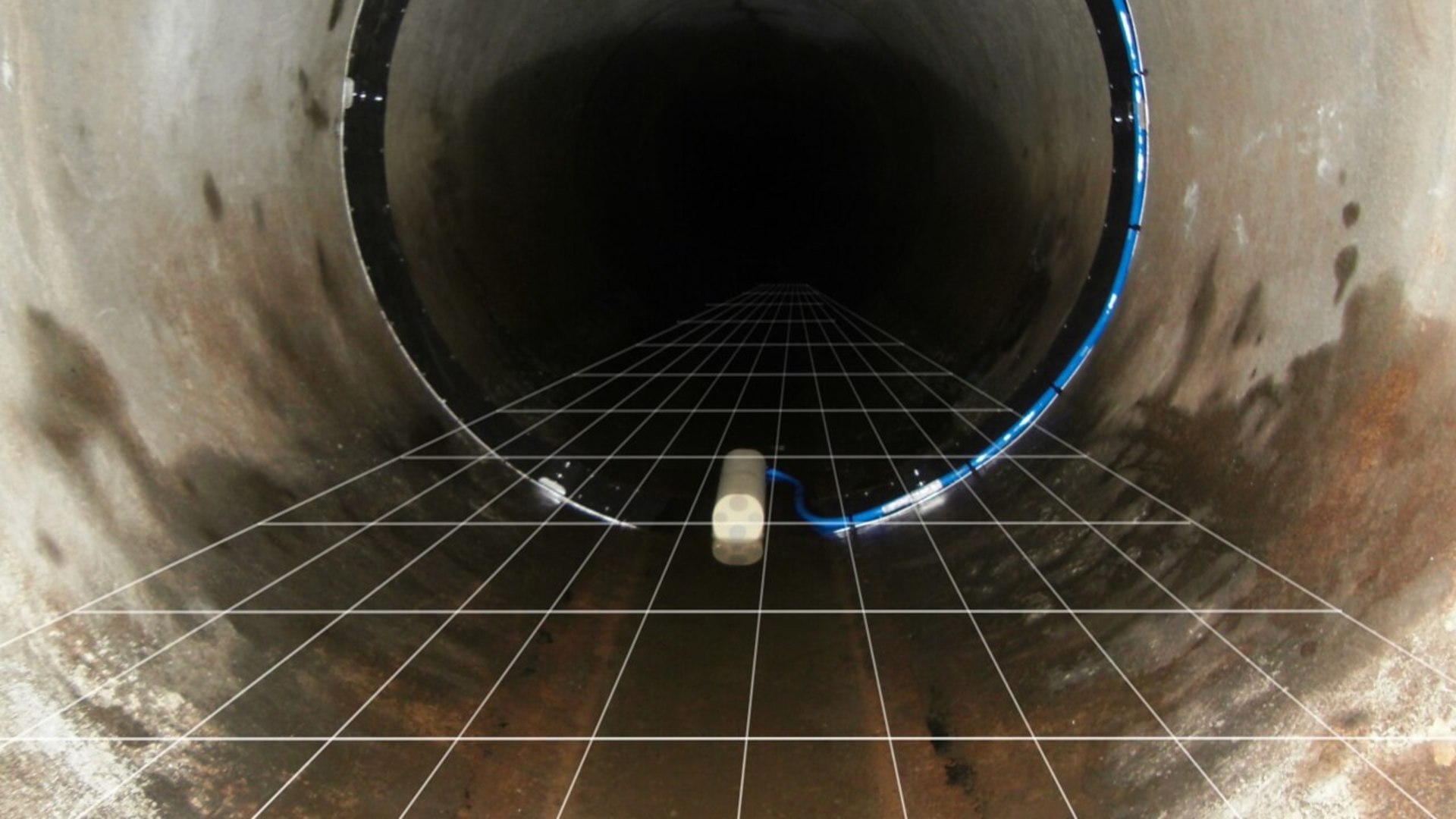

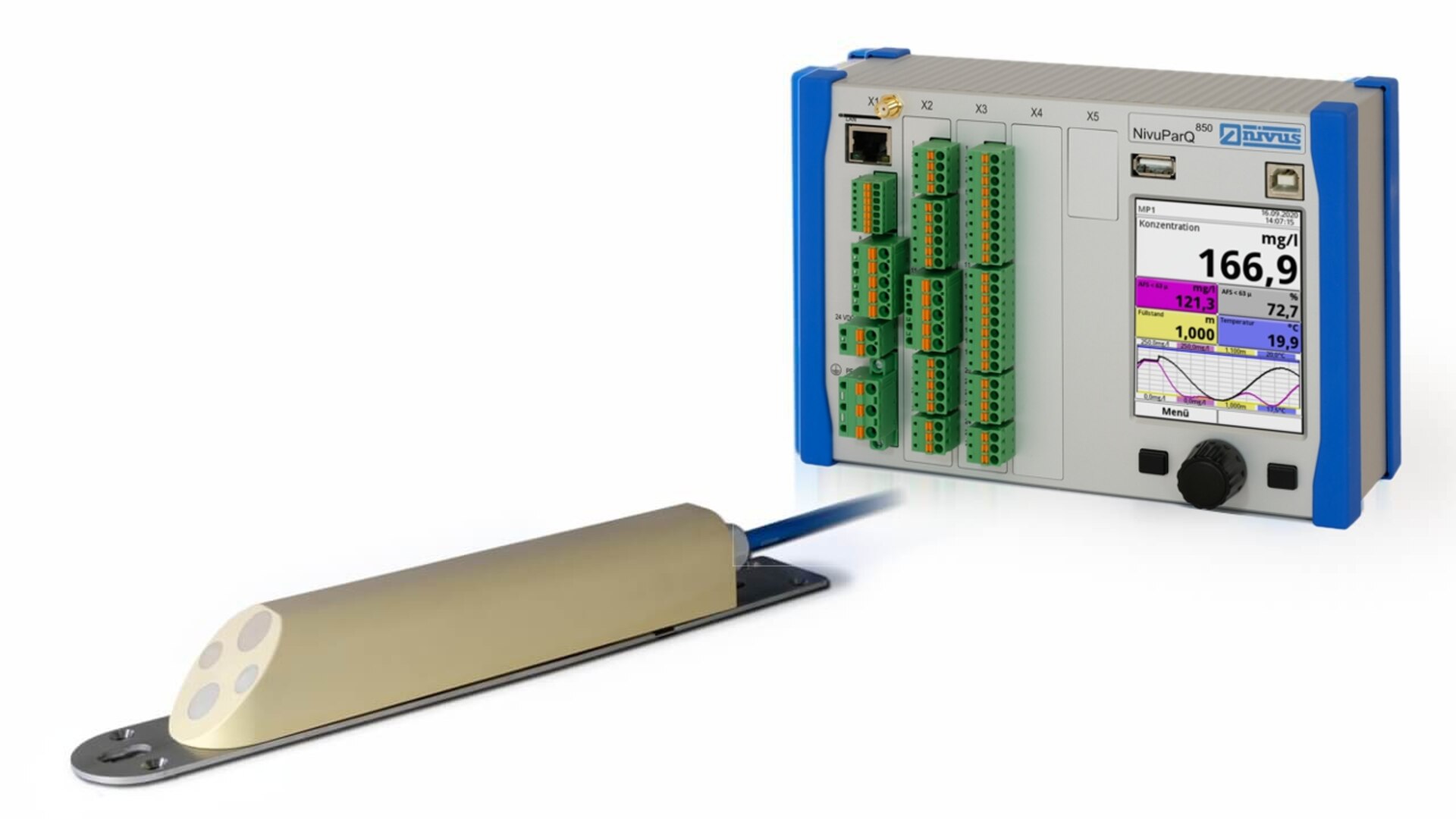

System pracuje już przy niewielkiej konserwacji stosowany jest w częściowo i całkowicie wypełnionych kanałach, kanałach i rurach o różnych kształtach i wymiarach. Technologia pomiaru opiera się na ultradźwiękowym rozpraszaniu wstecznym i wykorzystuje złożone algorytmy do rejestracji zarówno stężenia cząstek (odpowiednik TSS), jak i rozkładu wielkości cząstek (w tym drobnych frakcji mniejszych niż 63 µm) w wodzie. W połączeniu z pomiarem przepływu można określić sumaryczne obciążenie.
Korzyści i właściwości
- Ciągły pomiar stężenia cząstek (odpowiednik TSS) nową ultradźwiękową metodą pomiaru z wykorzystaniem echa wieloczęstotliwościowego

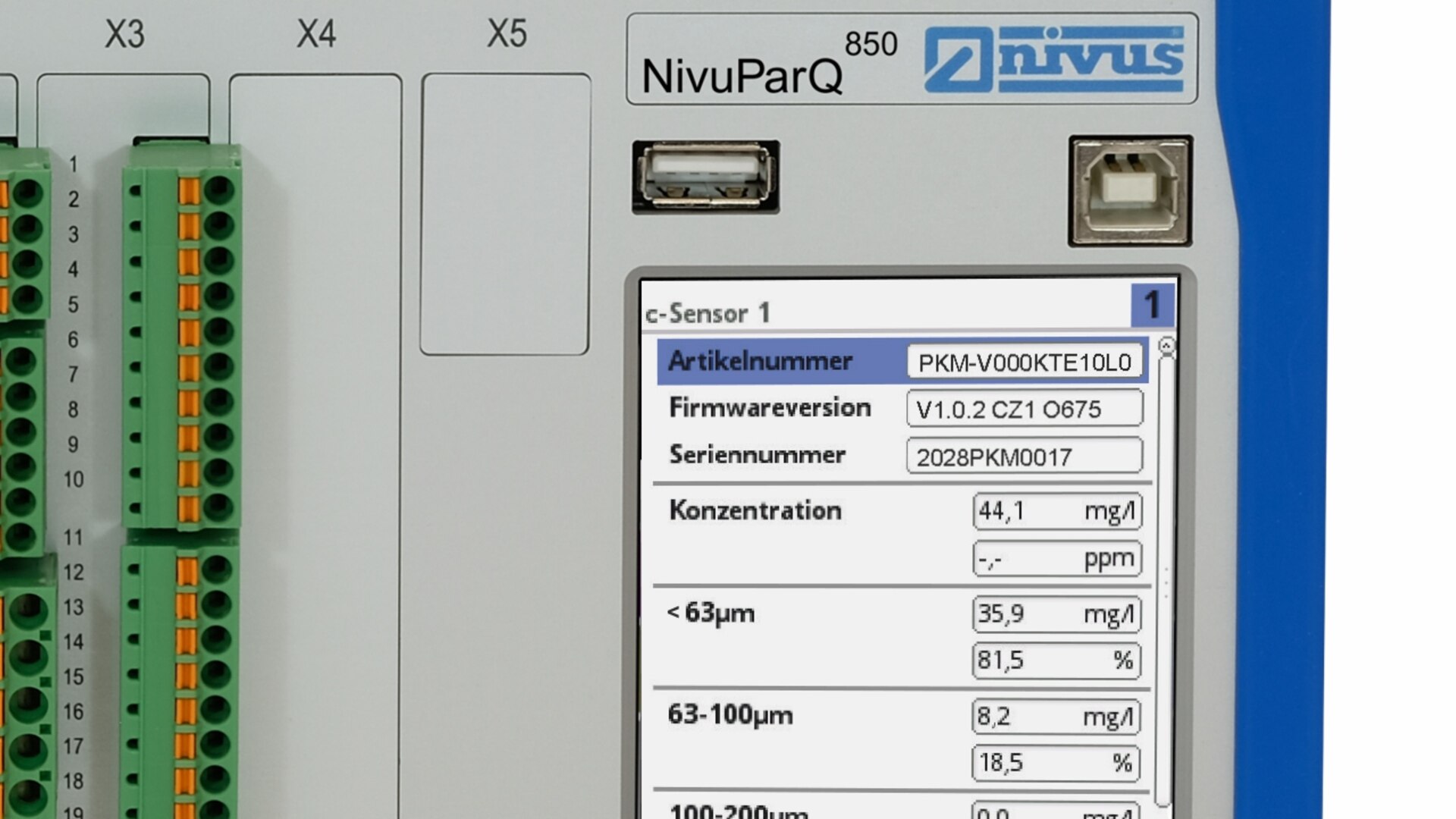

- Oznaczanie 5 klas wielkości cząstek, w tym frakcji drobnej < 63 µm
- Bardzo niskie koszty eksploatacji, ponieważ nie jest wymagane czasochłonne pobieranie próbek wraz z analizą laboratoryjną
- Łatwa instalacja oraz szybka i łatwa obsługa
- Niewymagający konserwacji i niezawodny system pomiarowy
- Niskie koszty inwestycyjne związane z konfiguracją miejsca pomiarowego
- Dopuszczenie układu pomiarowego do stosowania w środowiskach zagrożonych wybuchem
- Dodatkowe parametry pomiarowe dzięki zintegrowanemu pomiarowi temperatury i poziomu
Możliwe zastosowania
Jednym z możliwych zastosowań jest pomiar ładunku zanieczyszczeń powstałych w wyniku opadów atmosferycznych w odprowadzanych wodach deszczowych. Można również użyć NivuParQ 850 do analizy rzeczywistego efektu retencji oczyszczalni wód deszczowych w systemach drenażowych. Dane pomiarowe służą jako podstawa do optymalnego wymiarowania struktur zabiegowych. Innym możliwym zastosowaniem jest kontrola w czasie rzeczywistym oparta na stężeniu cząstek w sieciach kanalizacyjnych z systemami separacji.
Dane techniczne
| Warunki pomiarowe | |
|---|---|
| Gęstość masy | 1100…2650 g/l |
| Geometria kanału | każda geometria |
| Wymiary kanału | Min. DN 250 |
| Minimalne wypełnienie | ≈ 7 cm |
| Rodzaj Medium | Deszczówka lub wody mieszane, cieki wodne |
Specyfikacja tematu wymaga zmian.
| Pomiar skupienia cząsteczek | |
|---|---|
| Zakres pomiarowy | 50…6000 mg/l (10…6000 mg/l przy niskich wartościach hałasu) |
| Klasa wielkości cząsteczek | < 63 µm / 63…100 µm / 100…200 µm / 200…400 µm / 400...1000 µm |
| Częstotliwość pomiarowa | 1, 2, 3, 4, 6, 7 i 9 MHz |
| Metoda pomiarowa | echo multi-częstotliowściowe |
Specyfikacja tematu wymaga zmian.
| Czujnik | |
|---|---|
| Medium - materiały kontaktowe |
|
| Dostępna długość kabli | 10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m |
| Dopuszczalne ciśnienie pracy |
|
| Temperatura pracy |
|
| Dopuszczenie do pracy w strefach Ex |
|
| Klasa ochrony | IP68 |
Specyfikacja tematu wymaga zmian.
| Pomiar temperatury | |
|---|---|
| Niepewność pomiarowa | ±0,5 K |
| Zakres pomiarowy | -20 °C…+60 °C |
Specyfikacja tematu wymaga zmian.
| Pomiar poziomu | |
|---|---|
| Niepewność pomiarowa | < 0.5 % wartości końcowej |
| Dryft punktu zerowego | maks. 0.75 % wartości końcowej (0...50 °C) |
| Zakres pomiarowy | 0…500 cm |
Specyfikacja tematu wymaga zmian.
| Przetwornik | |
|---|---|
| Komunikacja | Modbus TCP via networks (LAN/WAN, Internet), Modbus RTU via RS485 lub RS232, Ethernet TCP/IP |
| Pamięć danych | 1.0 GB pamięć wewnętrzna, możliwość odczytu za pomocą pamięci USB (przedni panel) |
| Praca | przycisk obrotowy, 2 przyciski funkcyjne, menu w języku niemieckim, angielskim, francuskim i innych językach |
| Wyświetlacz | 240 x 320 pixel, 65536 colours |
| Temperatura pracy | DC: -20°C .... +70°C, AC: -20°C .... +65°C, maks. uwodnienie 80%, bez kondensacji |
| Zasilanie | 100 - 240 V AC, 47 do 63 Hz lub 10 - 35 V DC |
Specyfikacja tematu wymaga zmian.
Pliki do pobrania

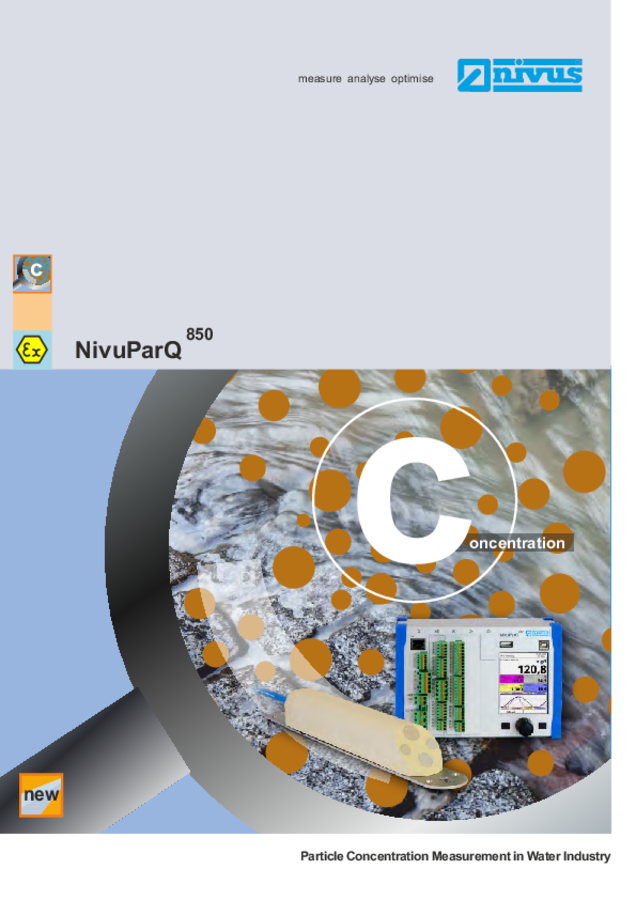

Brochure NivuParQ 850
Particle Concentration Measurement in Water Industry

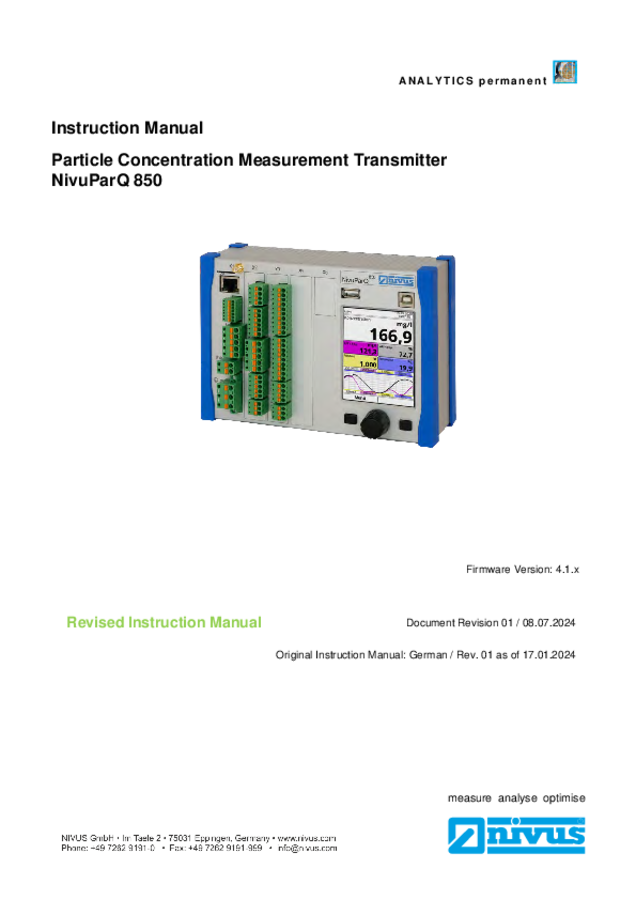

Instruction Manual | NivuParQ 850 (Rev. 01)

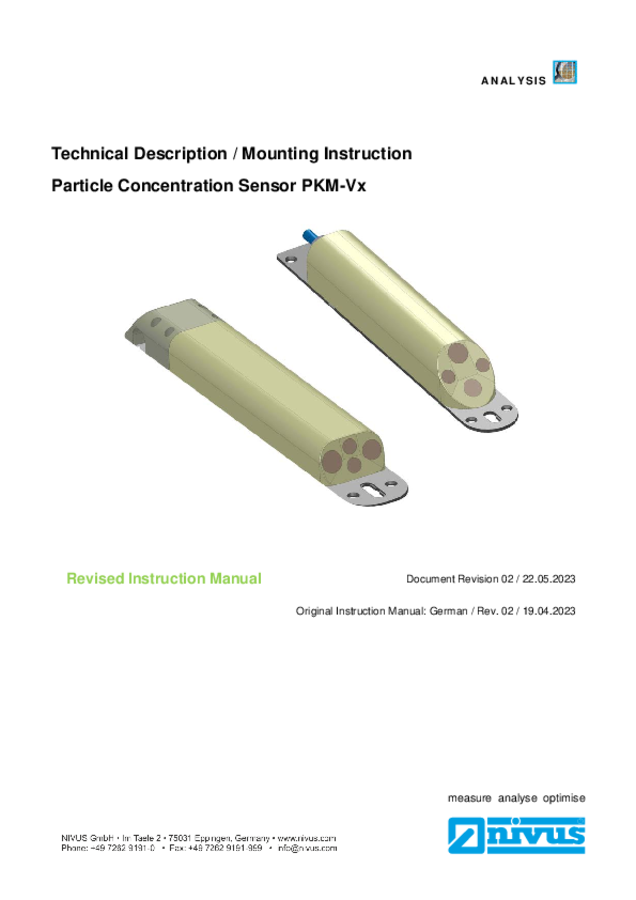

Technical Description / Mounting Instruction PKM Particle Concentration Sensor

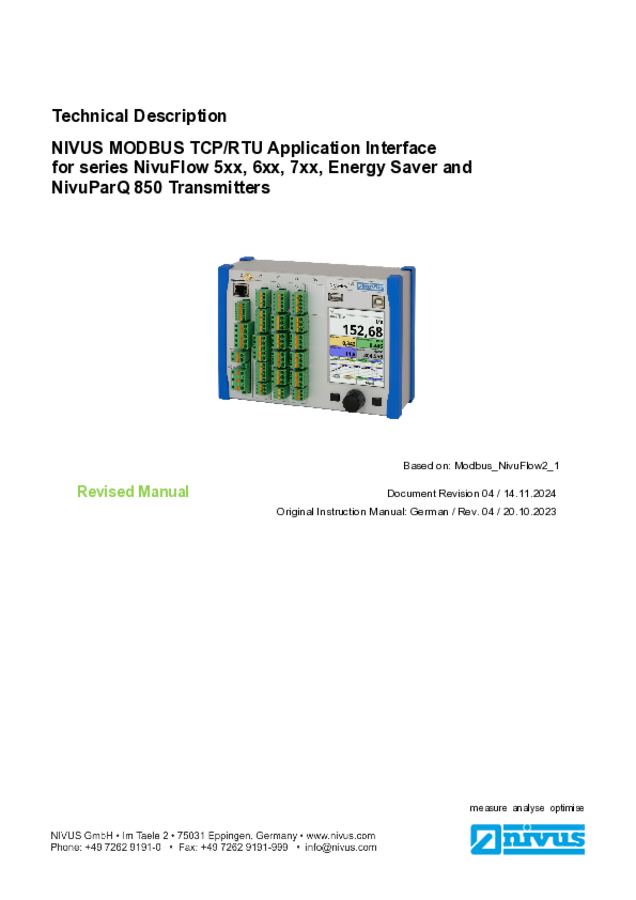

Technical Instructions | "NIVUS Modbus TCP/RTU" (Rev. 04)
