Schweiz
Abflussmessung
Fließgewässer - Abflussmessung
Applikation
- Flussufer und Flussbett mit Stein ausgekleidet
- Breite: 4,95m
- Wassertiefe: 15cm bis 40cm
- Abflussmessung mit NivuFlow Stick
Aufgabenstellung
- Abflussmessung in der Trockenzeit zur Feststellung der Durchgängigkeit des Flusses.
- Berechnung des Momentandurchflusses aus Füllstands- und Geschwindigkeitsmessdaten
- Durchflussberechnung gemäß ISO748/2007.

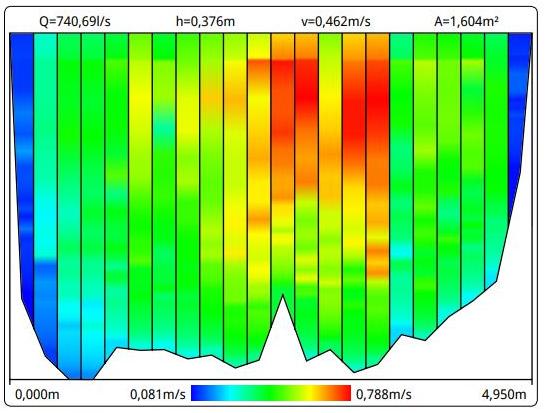

- Grafische Darstellung des Fließprofils
Lösung

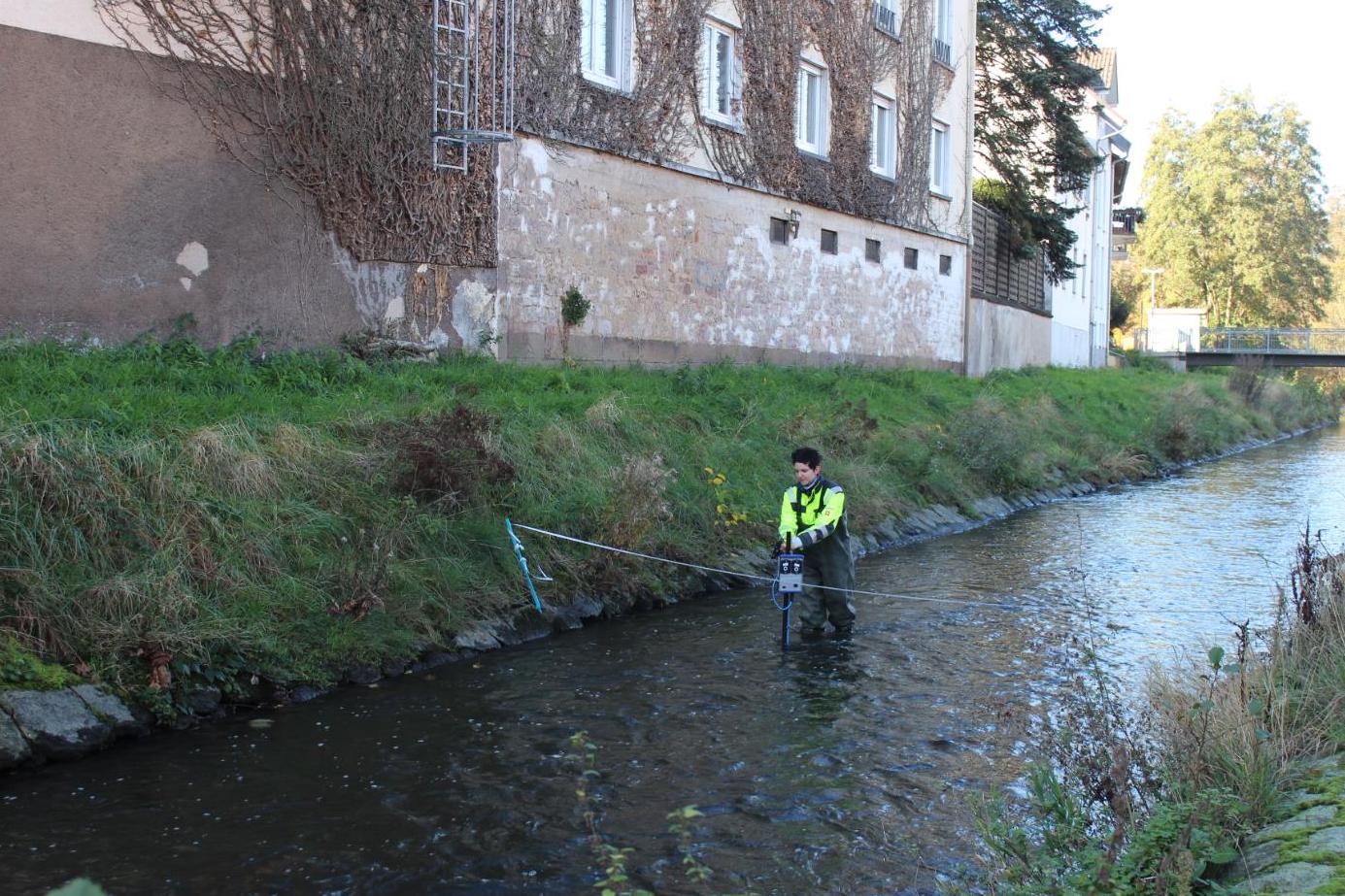

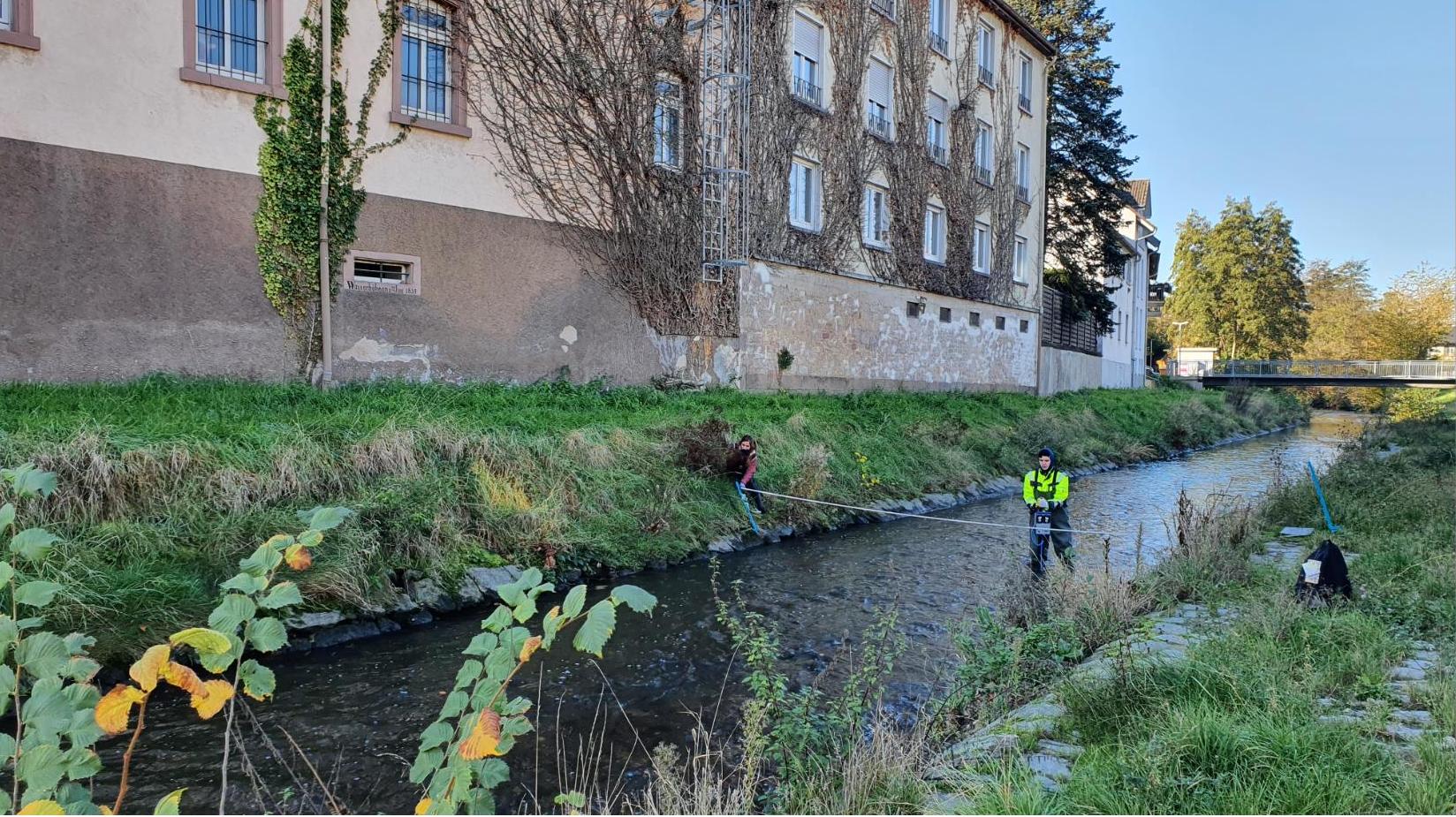

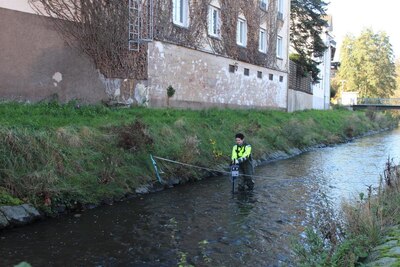

- Es wurde das Handmesssystem "NivuFlow Stick" verwendet.
- Der Geschwindigkeitssensor war mit einer Druckmesszelle für die Füllstandsmessung in jeder Vertikalen ausgestattet.
- Das Gerät lieferte eine direkte Durchflussberechnung basierend auf der Mean-Section- und Mid-Section-Methode.
Vorteile
- Schnelle Messung dank Profilerstellung mit Kreuzkorrelationstechnologie
- Grafische Visualisierung des Durchflussprofils
- Automatische Erstellung eines Messberichts im PDF-Format
