Durchflussmessung zur Erstellung eines GEP
Kanalnetze - Portable Messungen
![](/fileadmin/user_upload/Anwendungen/Kanalnetze/Kapitelbilder/Kanalnetz-Landscapeformat.png)
Applikation
- Betonrohr DN 500
- Teilfüllung
- Hohe Abflussdynamik
- Sedimentationsgefahr
Aufgabenstellung
- Erfassung von Niederschlag, Durchfluss, Füllstand und Einstau über mindestens 3 Monate zur Erstellung eines Generalentwässerungsplans (GEP)
- kein Stromanschluss an der Messstelle
- hohe Abflussdynamik von geringsten Füllständen bis hin zum vollständigen Einstau des Kanalsystems
- Schwallwellen durch Pumpeneinträge
- Übergabe der Daten im ASCII-Format
Lösung
- Durch die Verwendung des portablen Messsytems Typ PCM Pro mit mehreren Sensoren ist eine netzunabhängige Messung über einen langen Zeitraum möglich.
- Die hohe Dynamik an der Messstelle wird durch einen 1-minütigen Messzyklus sicher erfasst. Die Daten werden auf einer CF-Karte im ASCII-Format gespeichert.
Vorteile

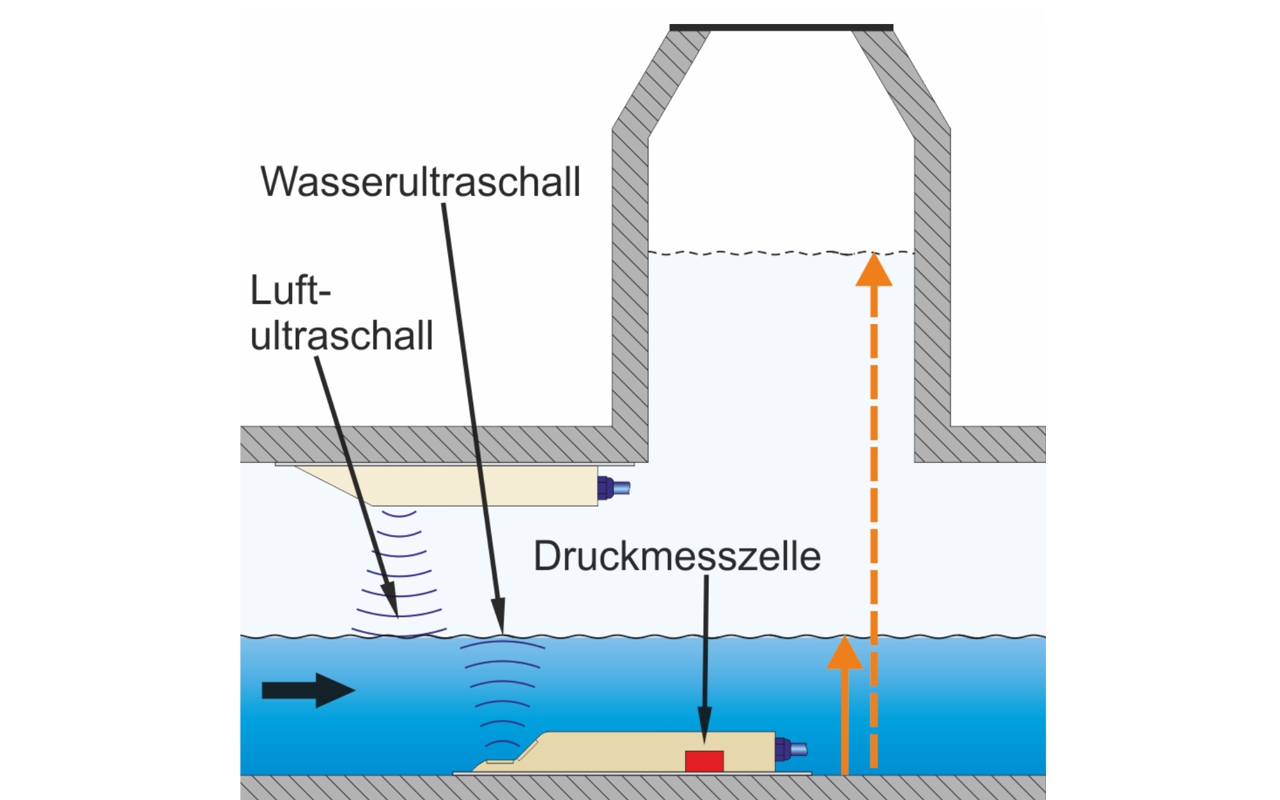

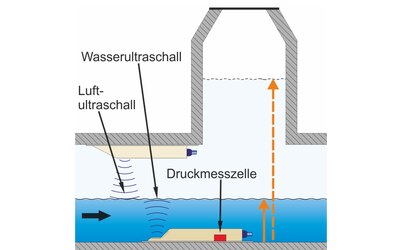

- Präzise Erfassung des Durchfluss bei wechselnden Füllständen durch den kombinierten Einsatz verschiedener Füllstandssensoren mit unterschiedlichem Messprinzipien.
- Durch Ausgabe im standardisierten Datenformat einfache Verwendung der Messergebnisse in allen üblichen Auswerteprogrammen.
