Durchflussmessung im offenen Kanal
Kläranlagen - Zulaufbereich
![](/fileadmin/user_upload/Anwendungen/Klaeranlagen/Kapitelbilder/Klaeranlage-Landscapeformat.png)
Applikation
- Betonierter Rechteckkanal. 1,0 m Breite
- Teilfüllung
- Stark schwankende Zuflüsse zwischen Tag und Nacht
Aufgabenstellung
- Kontinuierliche Messung der Zulaufmenge einer Kläranlage
- Vermeidung einer zusätzlichen externen Füllstandsmessung
- Einsatz einer kostengünstigen Messung
- Schnelle und einfache Montage des Sensors
Lösung

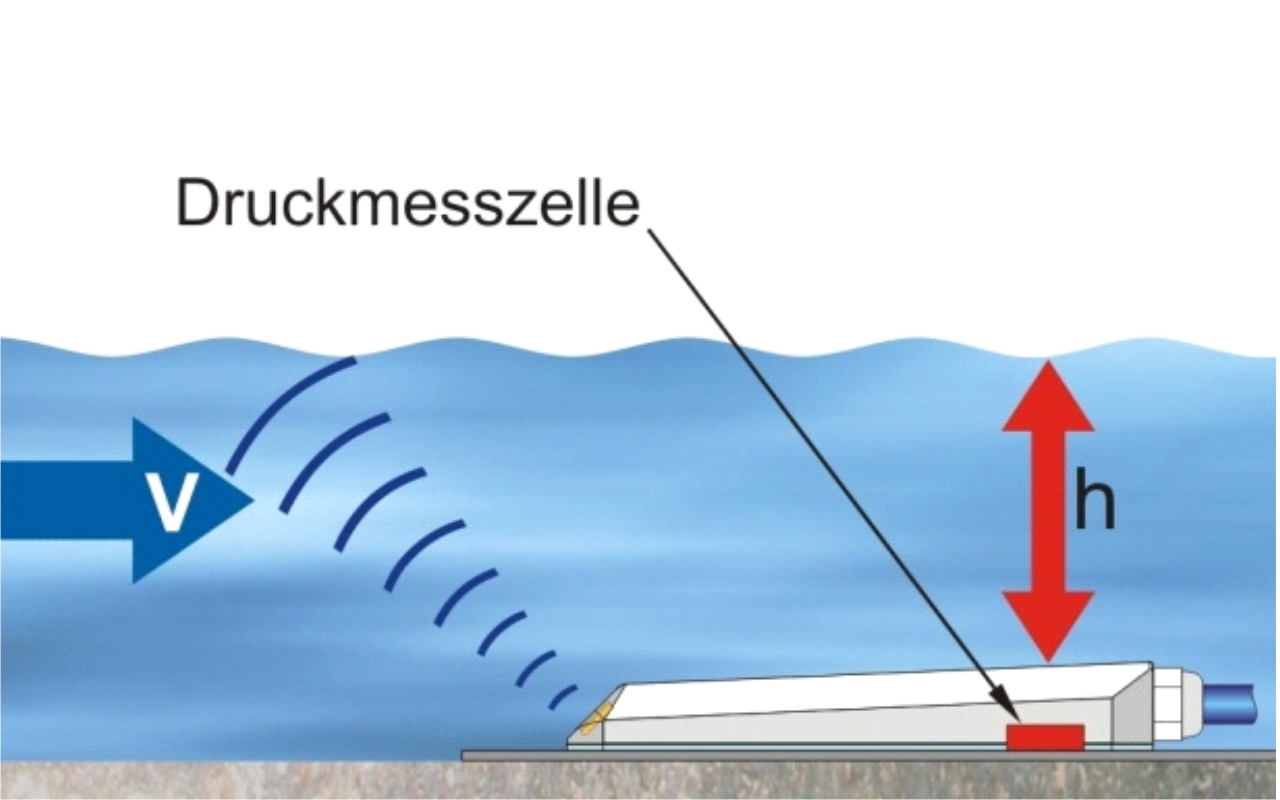

- Mit dem OCM F wurde eine Durchflussmessung nach dem Dopplerverfahren eingesetzt. Dafür wurde ein Fließgeschwindigkeitssensor in Keilform in der Mitte des Rechteckkanals montiert.
- Um eine zusätzliche externe Füllstandsmessung zu vermeiden wurde der Fließgeschwindigkeitssensor mit einer integrierten Druckmesszelle ausgerüstet.
Vorteile
- Einfache, schnelle und robuste Installation
- Kostengünstige Anschaffung
- Geschwindigkeits- und Füllstandsmessung in einem Sensor
