Hydraulische Durchflussmessung

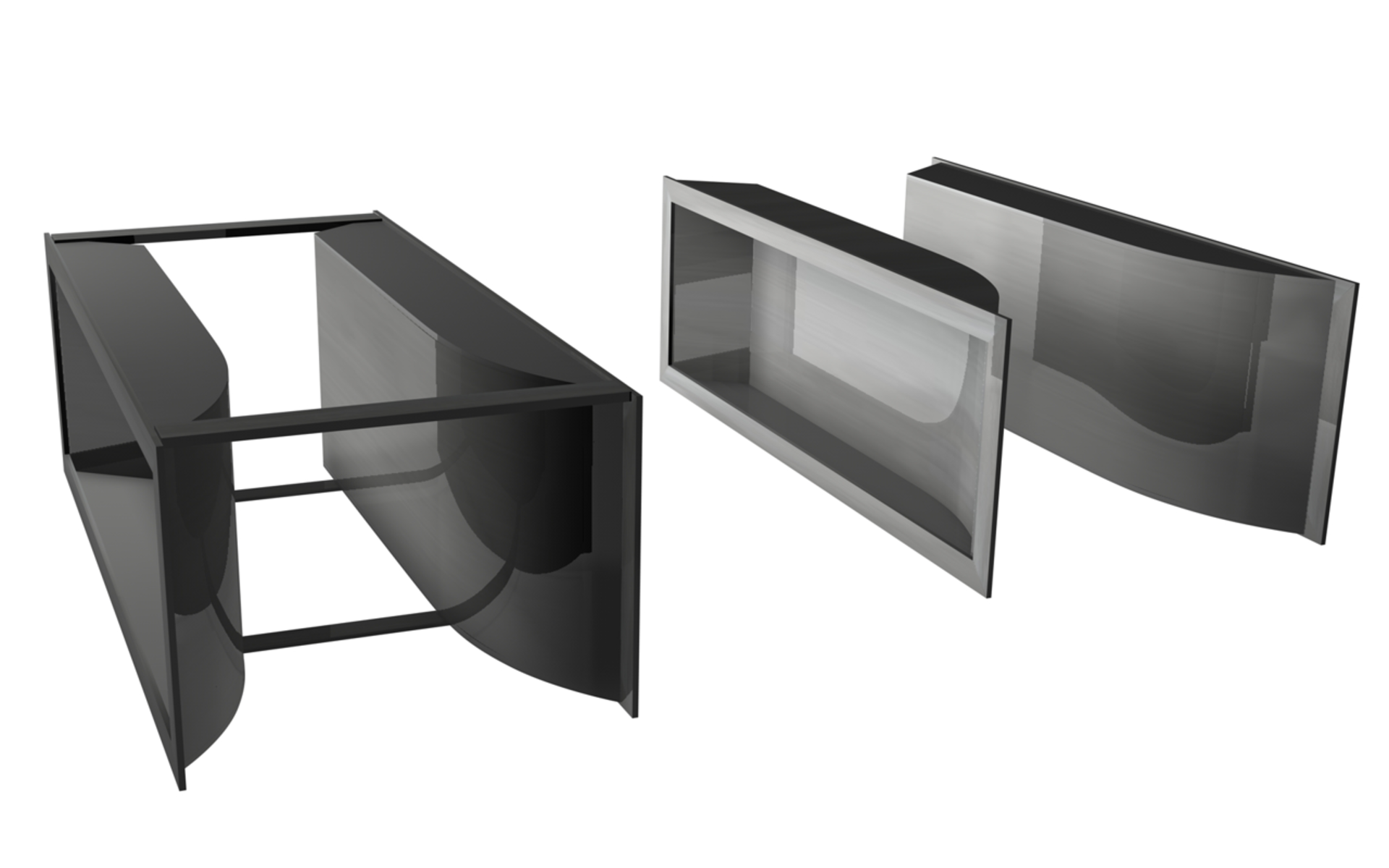

Venturihalbschalen
Artikel Nr. V000zur klassischen Durchflussmessung nach Q/h
Korrosionsfeste Venturihalbschalen, nach DIN 19559/II für den Einbau in unterschiedlichste teilgefüllte Kanäle mit senkrechten Wänden.
Beschreibung
- Korrosionsfest durch Ausführung in 1.4571 (V4A)
- Konstruktion nach DIN 19559/II
- Individuelle Fertigung nach vorhandenen Kanalabmessungen und anfallenden Mengen
- Einfacher Einbau ohne Stemm- und Betonierarbeiten
- Unproblematische Abflusskurvenkorrektur bei unkorrekten Aufmaß
Venturihalbschalen
Die dauerhaft korrosionsfest gefertigten Venturihalbschsalen werden mit dem mitgelieferten Befestigungsmaterial einfach an die senkrechen Kanalwände geschraubt. Dadurch entfallen die häufigen Probleme der Maßhaltigkeit wie häufig bei Kompaktventuri üblich. – Bei veränderten Kanalabmessungen wird unter Zugrundelegung der korrekten Kanalbreite einfach nur eine korrigierte Abflusskennlinie hinterlegt.
Die Ausführung in Edelstahl vermeidet eventuelle Verwitterungen bzw. den Angriff durch unbekannte, zum Teil im Abwasser enthaltene organische Lösungsmittel. Bruchgefahren werden verhindert und die Edelstahlhalbschalen besitzen eine faktisch unbegrenze Lebensdauer.
Weitere Informationen zur <link internal-link>Durchflussmessung mit Venturi.
Downloads

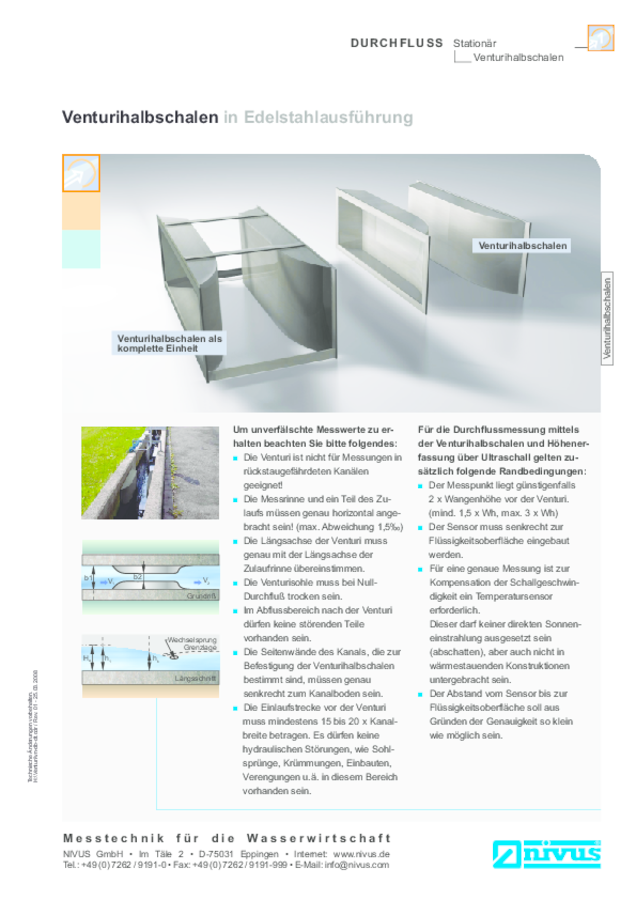

Datenblatt Venturihalbschalen
Venturihalbschalen zur Ermittlung des Durchflusses in Kombination mit Höhenstandsmessung

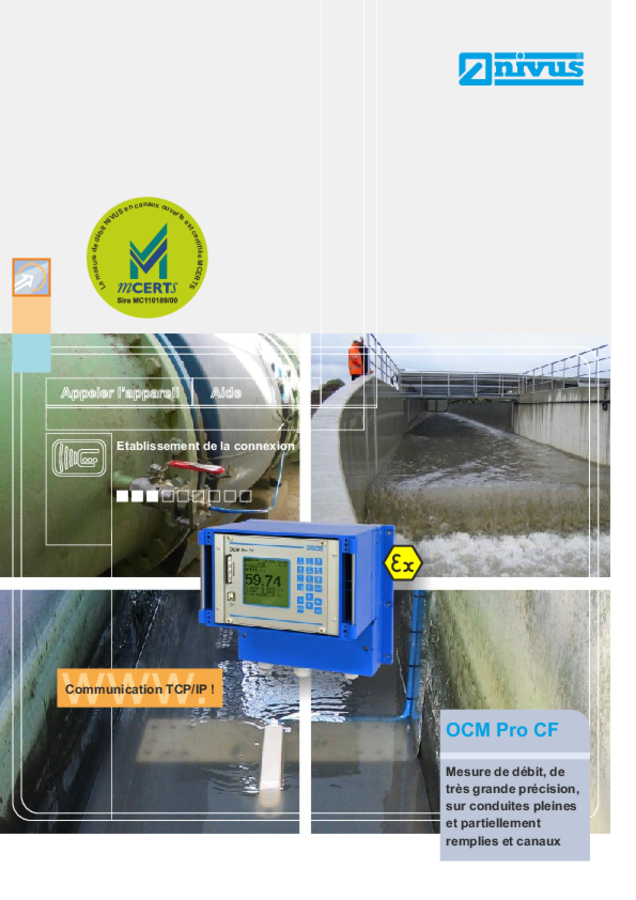

Brochure OCM Pro CF
Manuel d´instruction pour OCM Pro CF (R4) avec le Radar
Auswahlkriterien für den OCM Pro CF Messumformer
Questionnaire Mesure de débit fixe

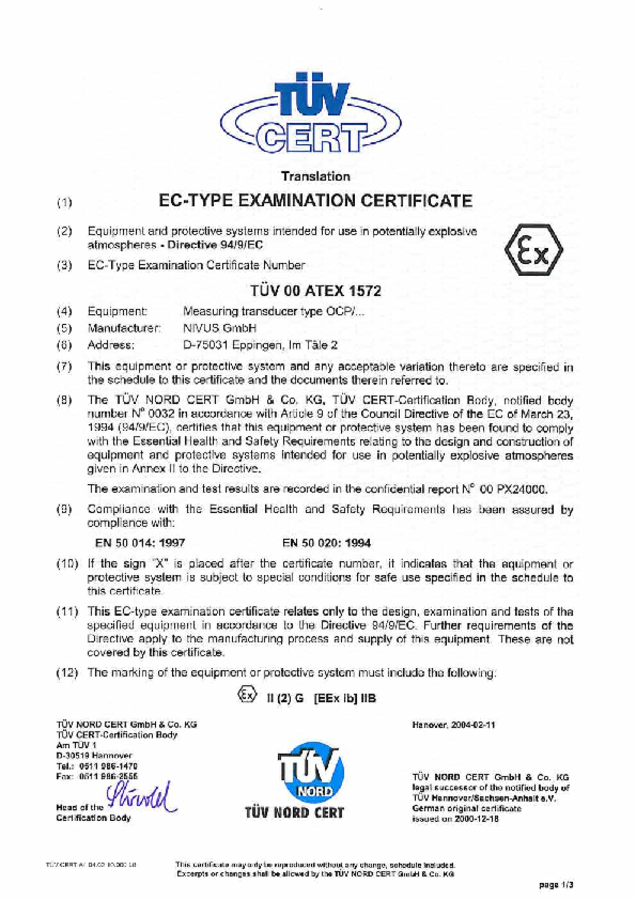

EC Type Examination Certificate OCM Pro CF
