Überprüfung einer Durchflussmesseinrichtung

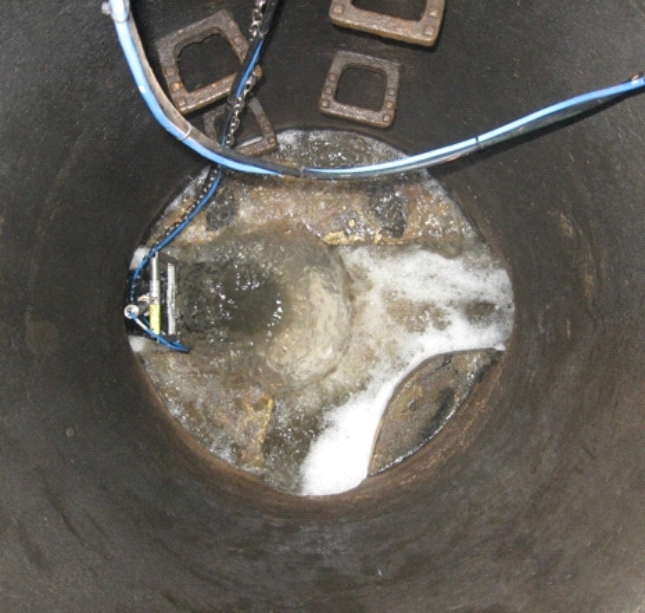

Maßgebliche Durchflussmessstelle für Einleitungen (DN 300, sohlgebundene Geschwindigkeitssonde)

Aufgabenstellung

Messtechnische Überprüfung der Durchflussmesseinrichtung gemäß Eigenkontrollverordnung (EKVO)
Überprüfung der im wasserrechtlichen Bescheid genannten, maßgeblichen Durchflussmessstelle für Einleitungen

Planung / Konzeption

Informationssammlung über die Durchflussmesseinrichtung vor der Angebotserstellung
Besichtigung der zu überprüfenden Durchflussmesseinrichtung
Überprüfungskonzept unter Berücksichtigung der örtlichen Bedingungen
Festlegung der Messpunkte unter Berücksichtigung von Zugänglichkeit und Hydraulik
Planung der durchzuführenden Arbeiten, Auswahl der Messtechnik und Sicherstellung stationärer Bedingungen

Eingebaute Vergleichsmessung: NIVUS Pipe Profile (NPP)

Durchführung

Beurteilung der Durchflussmessstelle bei Betriebsbedingungen hinsichtlich der hydraulischen
Randbedingungen und des Messbereiches
Kontrolle der maßgebenden Abmessungen
Kontrolle der Messwertübertragung und Messwertregistrierung
Einbau der Vergleichsmessung zur Kontrolle des Durchflusses
Vergleichsmessung bei verschiedenen Betriebszuständen zur Ermittlung der relativen Abweichung
Dokumentation der Überprüfung

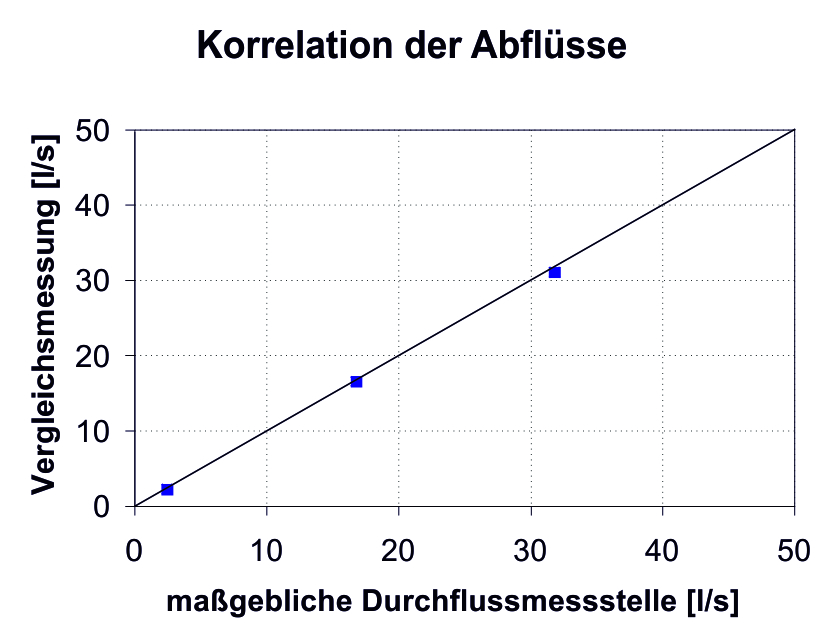

Korrelation der Abflüsse beider Messstellen

Daten

Daten- und Plausibilitätsprüfung
Aufstellung der Abflussganglinie für die Kontrollmessperiode
Ermittlung der absoluten und relativen Abweichungen vom Kontrollwert

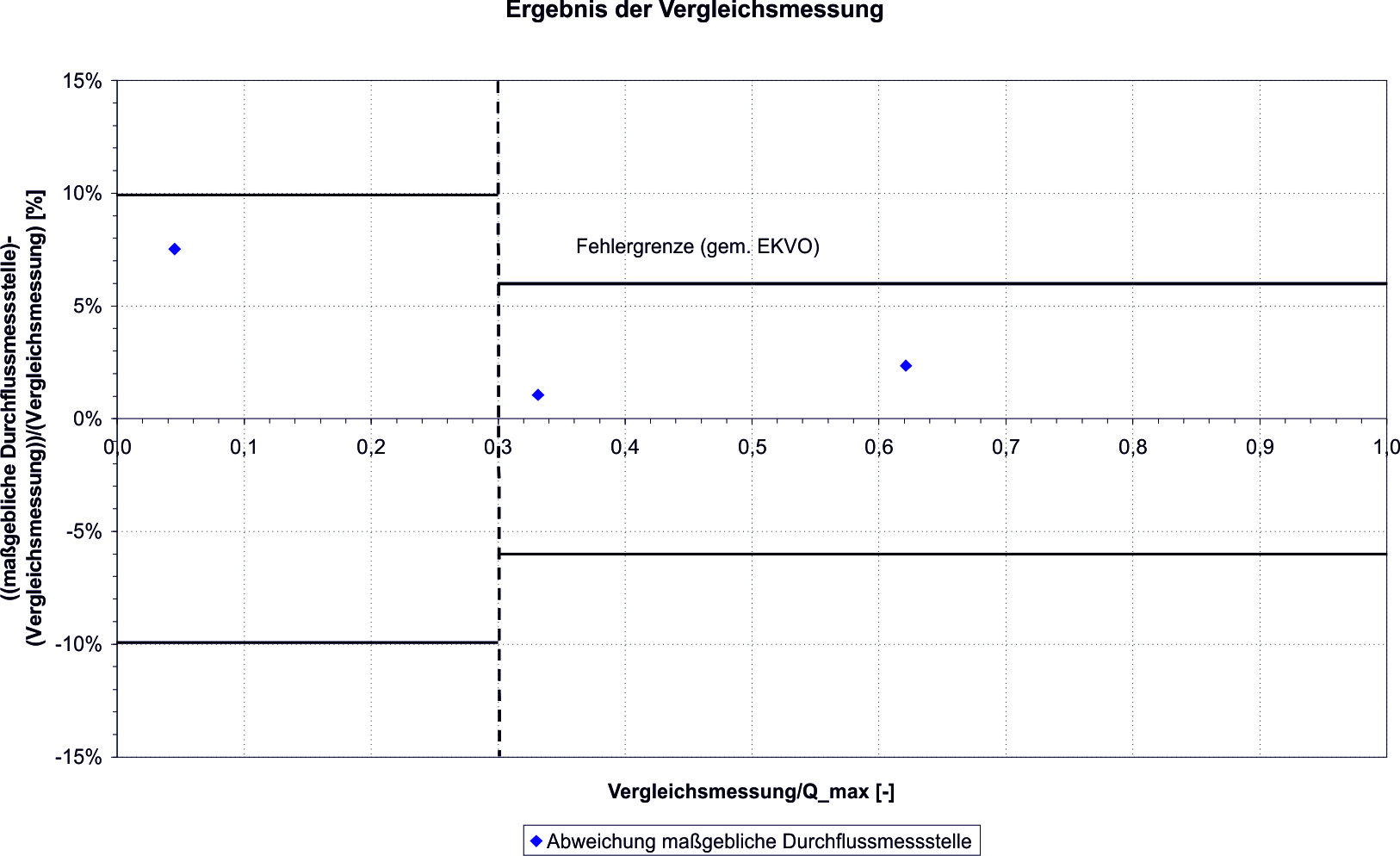

Ergebnis der Überprüfung in grafischer Form: relative Abweichung vom Kontrollwert der Vegleichsmessung

Datenübergabe

Bericht über die Durchführung der Prüfung: Dokumentation aller Daten der Durchflussmesseinrichtung sowie der Prüfmethoden und Prüfergebnisse
Ergebnis: relative Abweichung vom Kontrollwert befindet sich für die jeweiligen Durchflussteilbereiche innerhalb der zulässigen Größenordnung
Prüfbescheinigung in 2-facher Ausfertigung

Zertifizierte Prüfstelle

Unsere Expertise vor allem auch im Bereich Überprüfungsmessungen haben wir in einem aufwändigen Prüfverfahren getestet und zertifizieren lassen. NIVUS ist eine von 11 anerkannten Prüfstellen des Landes Hessen und ist ermächtigt, Prüfungen von Durchflussmessungen und Drosselorganen nach § 11 Abs.2 EKVO durchzuführen. Ebenso sind wir Prüfstelle für Durchflussmesseinrichtungen auf Kläranlagen in Nordrhein-Westfalen und können Messstellen gemäß SüwV-kom NRW überprüfen.
