Flow Sensors
KDA Doppler Wedge Sensor
Part No. KDA-K/KDS-KWedge-shaped flow velocity sensor for channels
Ultrasonic sensors for flow measurement in slight to heavily polluted media. Wedge shape for installation on channel wall or channel bottom
Description
- Neueste intelligente Doppler-Technik der vierten Generation
- Kostengünstig in der Anschaffung
- Für alle Kanalquerschnitte geeignet
- Einfache Montage ohne zusätzliche Einbauten
- Kabelverlängerungen problemlos möglich
- Messung in stark verschmutzen und abrasiven Medien
- Mechanisch geschützte Druckmesszelle im Keilsensor
Die KDA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet. Die Keilsensoren sind zur Befestigung auf dem Gerinneboden oder Gerinnewand konzipiert. Die Sensoren bilden in Kombination mit den Messumformern OCM F / OCM FR ein komplettes Durchflussmesssystem.
Typische Anwendungen für den KDA Keilsensor
- Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
- Stationäre Messungen an Regenbehandlungsanlagen wie RÜB, RRB, RKB
- Direkteinleiterkontrolle, Fremdwasser- und Leckageermittlung
- Industrielle Abwassernetze
- Messkampagnen im Kanalnetz
- u.v.m.
Technical Data
| Allgemein | |
|---|---|
| Measurement principle |
|
| Protection | IP 68 |
| Ex-Approval |
|
| Operating temperature | -40 °C to +50 °C (also for use in Ex zone 1) |
| Storage temperature | -40 °C to +70 °C |
| Operating pressure | max. 4 bar (combi sensor with pressure cell max. 1 bar) |
| Cable lengths | 10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m pre-configured, can be extended upon request; a pressure compensation element is required if cables longer than 30 m are used with sensors featuring an integrated pressure measurement cell. The compensation element can be used also to connect the extension. |
| Cable types |
|
| Outside cable diameter |
|
| Sensor connection | Cable end pre-configured for connection to OCM F / FR, cable types "K" or "L" |
| Sensor types |
|
| Medium-contacting materials |
|
Flow velocity measurement |
|
| Measurement range | -600 cm/s to +600 cm/s |
| Measurement uncertainty | ±1 % of measurement range end value |
| Zero point drift | absolutely stable zero point |
| Beam angle | ±5 degrees |
Level measurement – Pressure |
|
| Measurement range | 0,005 to 5 m |
| Zero point drift | max. 0.75 % of final value (0 – 50 °C) |
| Measurement uncertainty | standing medium: +/- 0.5 of final value |
Temperature measurement |
|
| Measurement range | -20 °C to +50 °C |
| Measurement uncertainty | ±0.5 K |
Specifications subject to change.
Downloads
Datasheet KDA Sensors
Datasheet for KDA pipe and wedge sensors

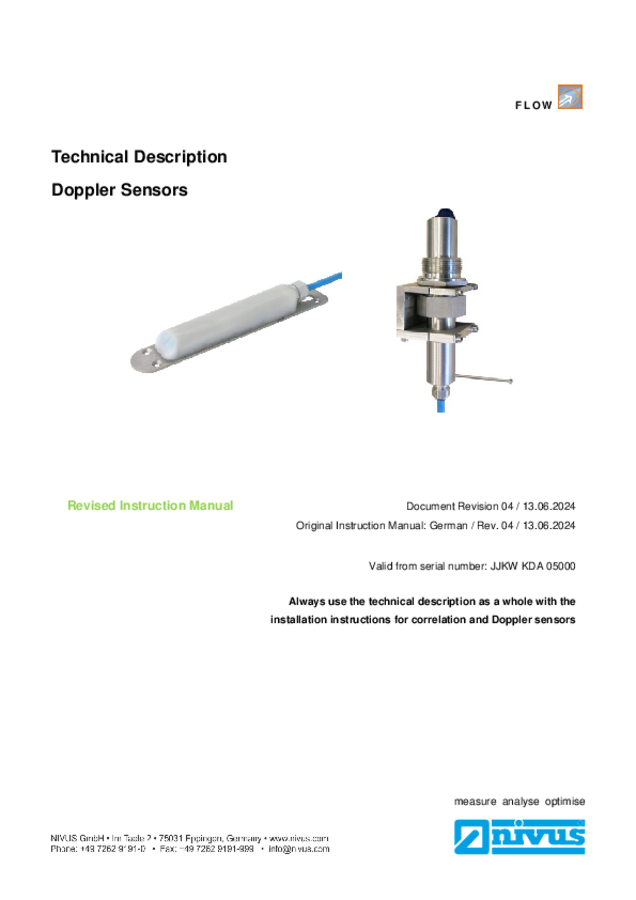

Technical Instruction | Doppler Sensors (Rev. 04)
Mounting Instruction | Correlation and Doppler Sensors (Rev. 08)
EC-Type Examination Certificate Compact Doppler
for KDA-K.. / KDA-R.. / incl. supplements
Declaration of Conformity Compact Doppler Active Sensors
Compact Doppler Active Sensors KDA-K.. / KDA-R.. / KDS-K.. / KDS-R..
Declaration of Conformity "Ex" Compact Doppler Active Sensors
