Czujniki przepływu

Czujnik klinowe KDA (Doppler)

Część numer KDA-K/KDS-K

Czujniki klinowe do pomiaru przepływu w kanałach

Ultradźwiękowe czujnik do pomiaru prędkości przepływu w mediach lekko i bardzo zanieczyszczonych. Klinowa budowa korpusu czujnika pozwala na instalację na dnie i ścianie kanału.

Opis
  • technologia Dopplerowska 4-generacji
  • oszczędność kosztów
  • do stosowania w kanałach o różnych przekrojach
  • proste w instalacji, nie potrzebują innych specjalnych konstrukcji
  • kable mogą być przedłużane bez problemu
  • pomiar w mediach silnie zabrudzonych i żrących
  • wbudowana cela hydrostatyczna jest zabezpieczona osłoną



Czujniki KDA (pomiar prędkości przepływu) znajdują zastosowanie w pomiarach ciągłych w leeko i bardzo zanieczyszczonych mediach. Klinowa budowa korpusu czujnika pozwala na instalację na dnie i ścianie kanału.

W połączeniu z przetwornikiem typu PCM F lub OCM F daje nam w rezultacie kompletny system pomiarowy.

Standardowe zastosowanie

  • oczyszczalnia ścieków: dopływ, opróżnianie, zbiorniki osadu czynnego, osad powrotny osad nadmierny, dozowanie flokulantów
  • ciągłe pomiary na obiektach oczyszczania wód deszczowych takich jak zbiorniki przelewowe, sedymentacja deszczówki oraz zbiorniki retencyjne
  • Bezpośrednia kontrola opróżniania, infiltracja detekcja przecieków
  • sieci przemysłowe
  • kampanie pomiarowe na sieci
  • ... i wiele innych





Dane techniczne
Dane techniczne - czujnik KDA (klinowy)
Metoda pomiarowa
  • Doppler (prędkość przepływu)
  • hydrostatyczny piezorezystancyjny (pomiar poziomu wypełnienia)
Klasa ochrony

IP 68

Dopuszczenie do pracy w strefach Ex
  • ATEX: IBExU 07 ATEX 1082 Wydanie 1
  • II 2G Ex ib IIB T4 Gb
Temperatura pracy

od -40 °C do +50 °C (również do użytku w strefie Ex 1)

Temperatura przechowywania

od -40 °C do +70 °C

Dopuszczalne ciśnienie pracy

maks. 4 bar (czujnik kombi z celą hydrostatyczną maks. 1 bar)

Dostępna długość kabli

10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m - dłuższe wersje dostępne na zapytanie;

w przypadku czujników z celą hydrostatyczną maksymalna długość jednego odcinka kabla 30m, w przypadku przedłużenia trzeba montować element odpowietrzeniowy po 30 m. Element ten może być również wykorzystany jako puszka podłączeniowa do kolejnego odcinka przewodu.

Typy kabli
  • Czujnik kombi z celą hydrostatyczną: LiYC11Y 2x1.5 + 1 x 2 x 0.34 + PA 1.5/2.5
  • Czujnik bez celi hydrostatycznej: LiYC11Y 2 x 1.5 + 1 x 2 x 0.34
Zewnętrzna średnica kabla
  • Czujnik kombi z celą hydrostatyczną: 9.75 mm ±0.25 mm
  • Czujnik bez celi hydrostatycznej: 8.4 mm ±0.25 mm
Podłączenie czujników

Kabel z zarobioną końcówką do podłączenia do urządzeń typu OCM F / FR, typ kabla "K" lub "L"

Typy czujników
  • czujnik prędkości (V); pomiar temperatury (T)
  • czujnik prędkości (V); pomiar temperatury (T); hydrostatyczny pomiar poziomu wypełnienia (H)
Medium - materiały kontaktowe
  • PVDF (korpus czujnika klinowego); stal nierdzewna 1.4571 (płytka bazowa); poliuretan (osłona kabla, kręcana złączka oraz głowica czujnika)
  • Dodatkowo cela pomiarowa czujnika hydrostatycznego: Stal nierdzewna 1.4404 (AlSl 316L), V4A (komórka pomiaru ciśnienia); Viton® Shore A (O-ring)
  • opcjonalnie: oprawa kabla FEP (w wersji bez czujnik hydrostatycznego)

pomiar prędkości przepływu

Zakres pomiarowy

od -600 cm/s do +600 cm/s

Niepewność pomiarowa

±1 % zakresu wartości końcowej

Dryft punktu zerowego

stabilny punkt zero

Kąt wiązki

±5 st.

hydrostatyczny pomiar poziomu wypełnienia

Zakres pomiarowy

od 0,005 do 5 m

Dryft punktu zerowego

maks. 0.75 % ostatecznej wartości (0 – 50 °C)

Niepewność pomiarowa

medium stojące: +/- 0.5 ostatecznej wartości

pomiar temperatury

Zakres pomiarowy

od -20 °C do +50 °C

Niepewność pomiarowa

±0.5 K

Specyfikacja tematu wymaga zmian.

Pliki do pobrania

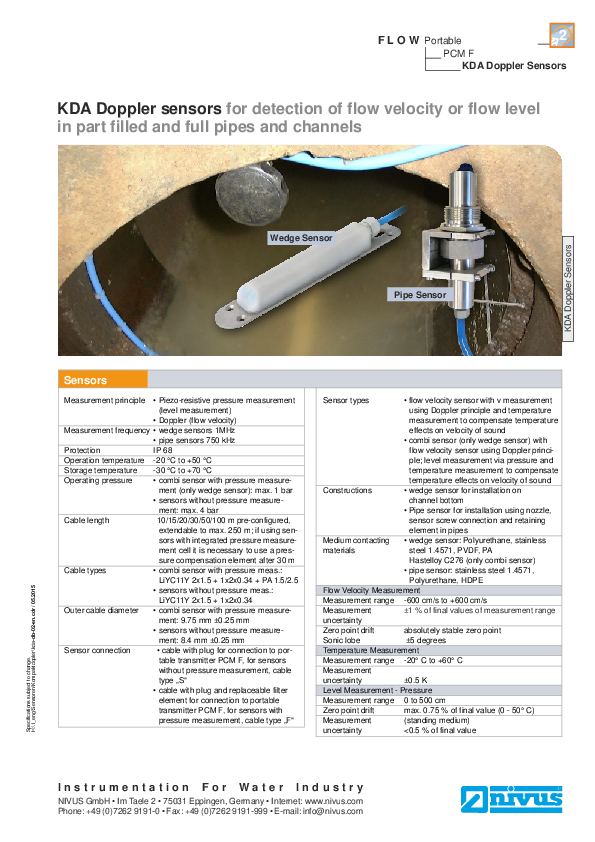

Datasheet KDA Sensors

Datasheet for KDA pipe and wedge sensors

Technical Instruction for Doppler Sensors

Technical Instruction for KDA Doppler sensors (pipe and wedge style)

EC-Type Examination Certificate Compact Doppler

for  KDA-K.. / KDA-R.. / incl. supplements

Declaration of Conformity Compact Doppler Active Sensors

Compact Doppler Active Sensors KDA-K.. / KDA-R.. / KDS-K.. / KDS-R..

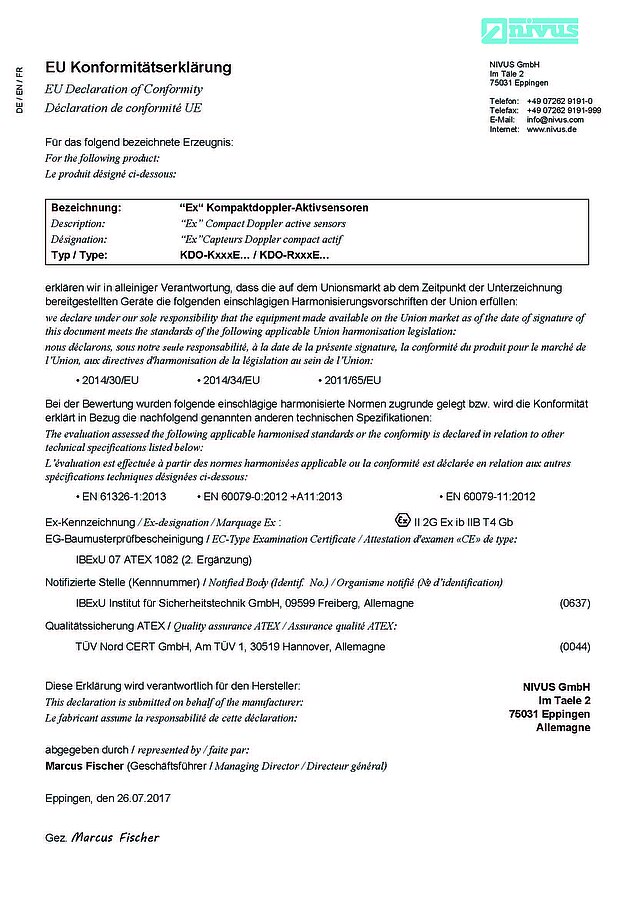

Declaration of Conformity "Ex" Compact Doppler Active Sensors
