Aplicación

•       Tubería de acero inoxidable DN 500.

•       Semillenado con fluctuación intensa.

•       Agua acidificada muy turbia (aproximadamente 50 NTU).

Definición de tareas

•       Reemplazo de un sistema de medición de abrazadera que no funciona.

•       Medición continua de caudal para controlar una planta de procesamiento para agua acidificada.

•       Medición confiable a nivel fluctuante, turbiedad variable y contenidos de ácido.

Solución

• Se utilizó el método de correlación cruzada con detección de patrón digital. Aquí la carga de contaminación no afecta la evaluación de la velocidad.

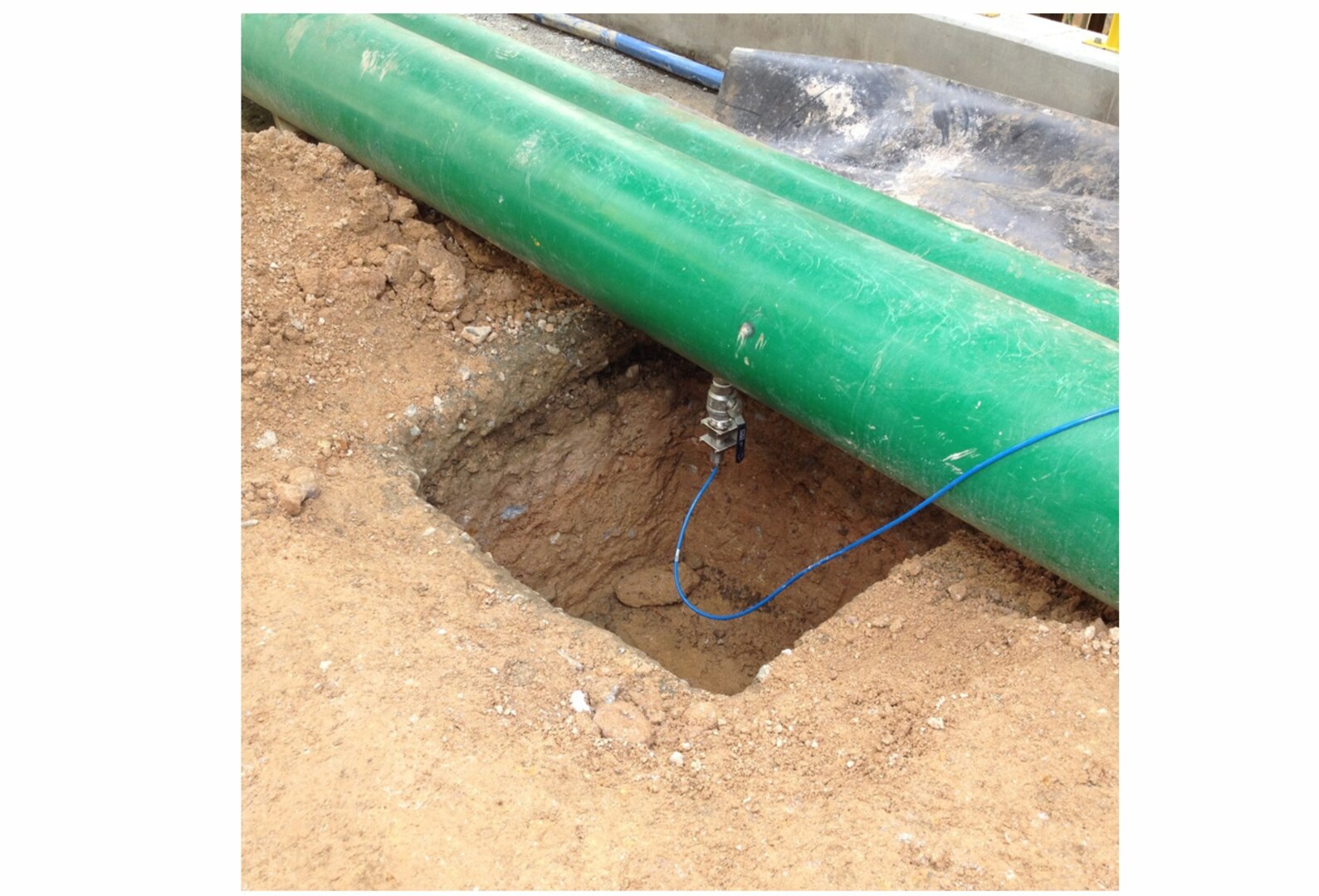

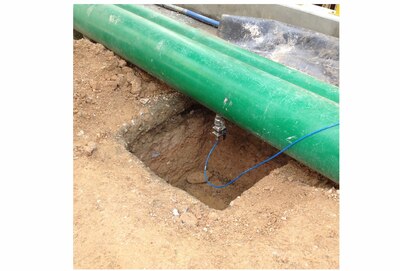

• El sensor de tubo tipo POA a prueba de corrosión se instaló directamente desde afuera con una boquilla de soldadura desde la parte de abajo hacia arriba con el fondo del canal. El sensor proporciona lecturas del nivel y de la velocidad del caudal directamente al transmisor.

• El transmisor calcula la velocidad del caudal actual y transmite los datos vía ModBus al sistema de control de la planta de procesamiento.
