Aplicación

• Tubería de acero fundido con 700 mm de diámetro.
• Tubería llena.
• El EMF existente en la tubería presenta defectos

Definición de tareas

• Instalación económica del nuevo sistema de medición de caudal.
• En lo posible, se debe evitar extraer el EMF defectuoso (costo).
• No se deben interrumpir los procesos en ejecución.

Solución

• Se utilizó un transmisor de medición de caudal tipo OCM Pro en combinación con un sensor de inserción que mide mediante el método ultrasónico de correlación cruzada.

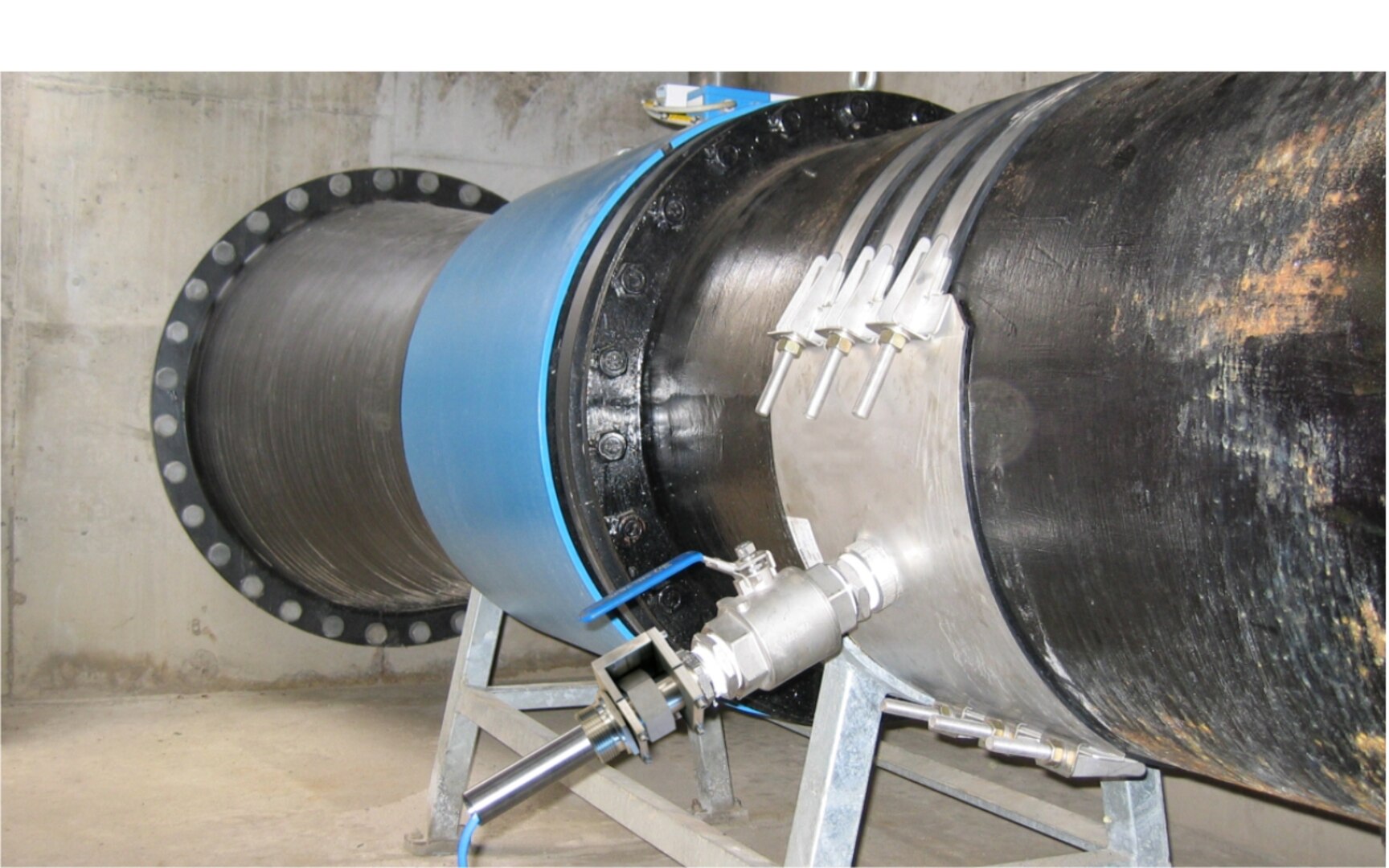

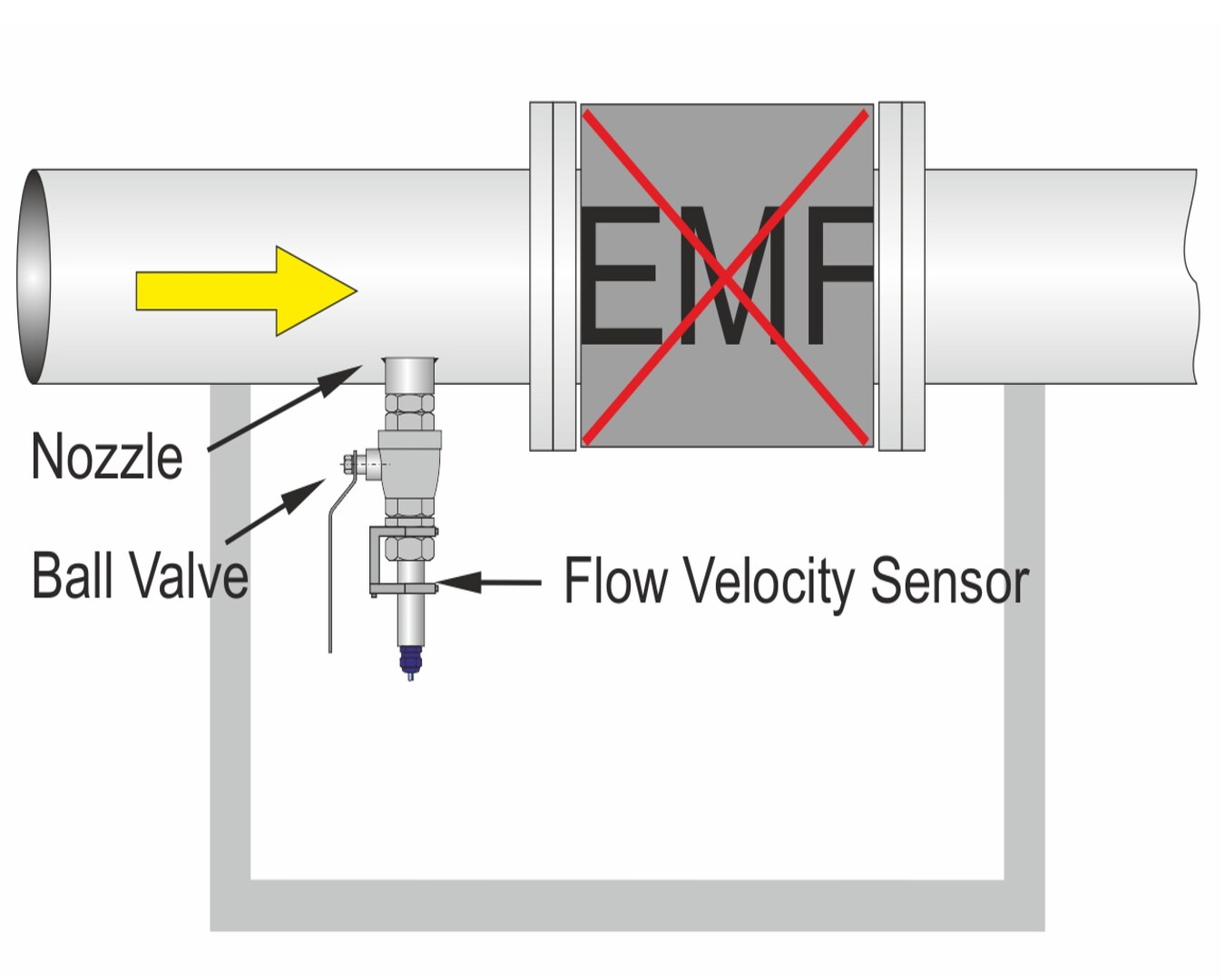

• Se ha fijado, corriente arriba del EMF defectuoso, un sistema de anclaje a la tubería compuesto de un nozzle y una válvula de bola.
• Se perforó un agujero en la tubería a través del nozzle del sistema de sujeción, que fue utilizado para insertar el sensor.
