Aplicación

• Tubería en acero inoxidable de 0,4 m de diámetro.
• Tubería llena.
• Carga con alta contaminación de hasta 1% de sólidos secos.

Definición de tareas

• Medición estable y a prueba de fallas de los lodos de retorno transportados por un tornillo elevador situado aguas abajo de la cámara de transferencia .
• Ambas mediciones existentes (EMF + de abrazadera) no arrojaron resultados confiables o bien no funcionaron debido a los altos niveles de contaminación y de gases.
• Bajos costos de instalación.

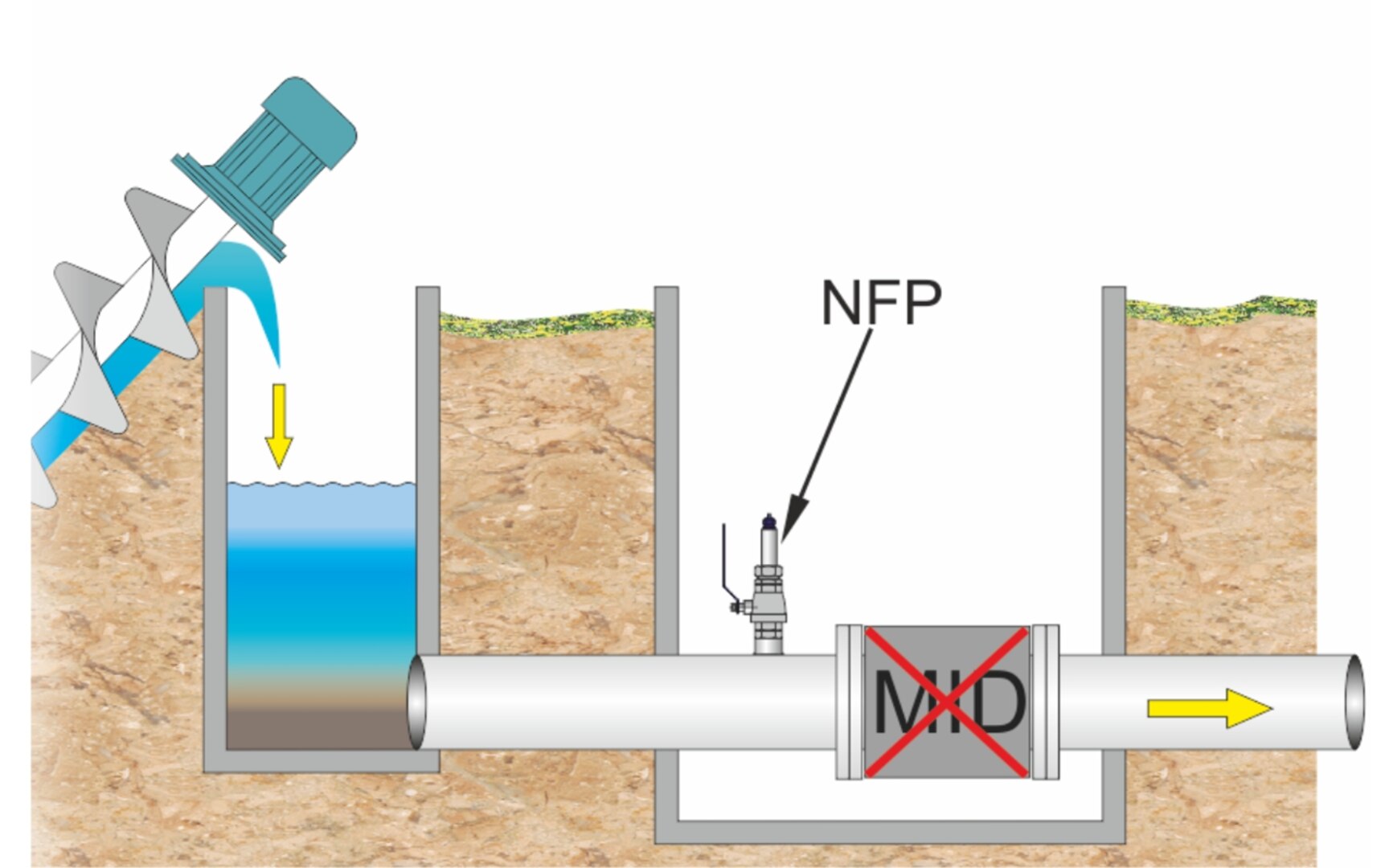

Disposición del lugar de medición

Solución

• Se utilizó el sistema de medición de caudal tipo NFP.

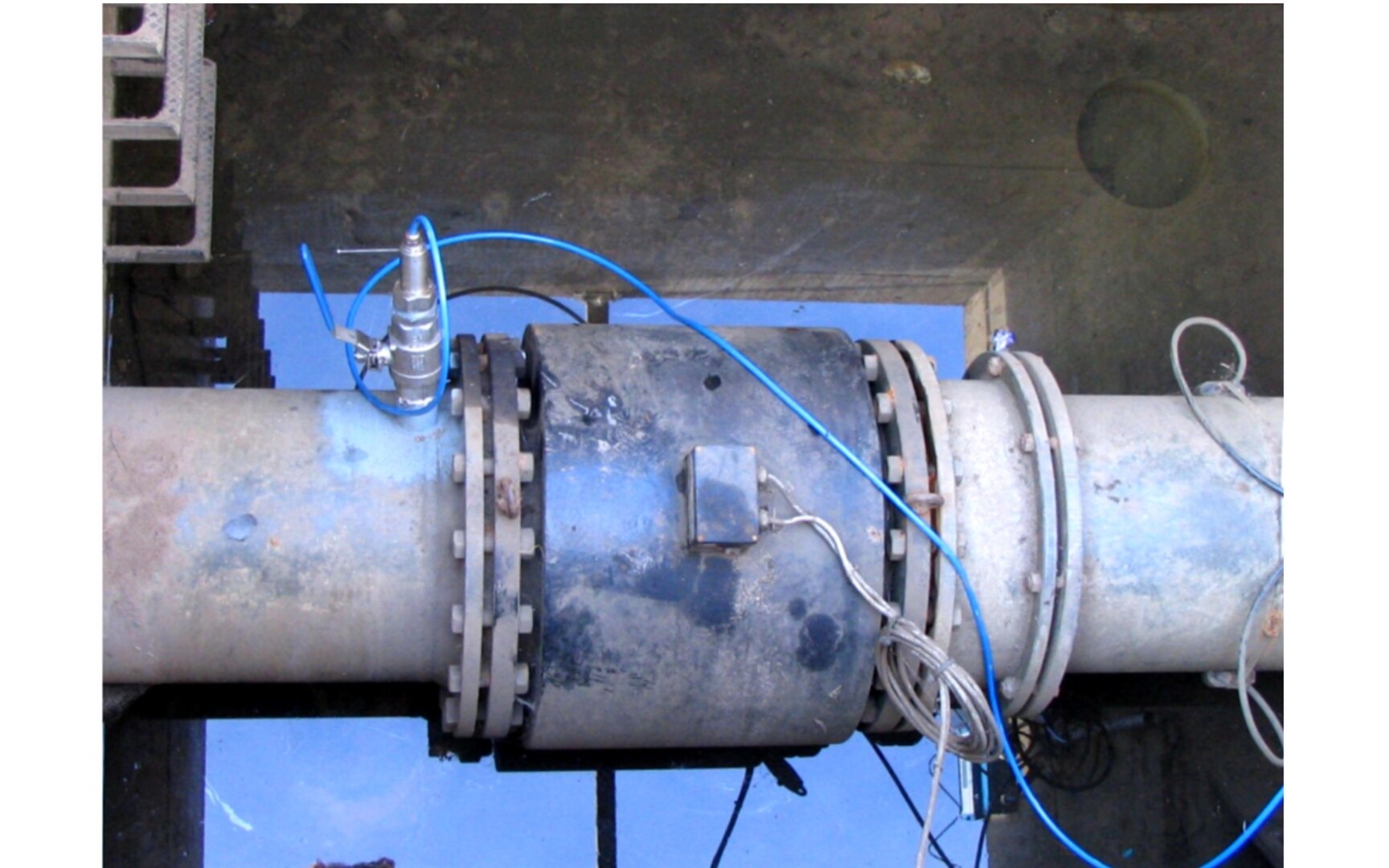

• Se perforó un agujero y se soldó una boquilla en la tubería existente corriente arriba del EMF que no funcionaba. A continuación, se instaló una válvula de bola y se ajustó y fijó el sensor.
