Capteurs de niveau
Sonde de puits AquaBar BS
Réf. article HSB0 BSDiamètre extérieur 19 mm – idéal pour puits profonds
Capteur à immerger avec convertisseur de mesure 4-20 mA pour la mesure de niveau hydrostatique. Adapté pour mesure en puits profonds avec son diamètre externe de 19mm. Avec cellule de mesure piézorésistive en acier inoxydable.
![[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/9/1/csm_Aquabar-BS-sensor_40c6369f77.png "[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")
![[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/c/7/csm_Aquabar-BS-sensor-2_edb2ca7c68.png "[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")
![[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/9/1/csm_Aquabar-BS-sensor_54a61dfe34.png "[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")
![[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/c/7/csm_Aquabar-BS-sensor-2_696f7475f4.png "[Translate to Francais:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")
Description
- Diamètre extérieur de 19 mm
- Pour une installation en conduites de 1“
- Membrane en acier inoxydable
- Capteur de pression piézorésistif
- Technique deux fils
- Haute précision
- Protection contre les surtensions intégrée
- Haute sécurité de fonctionnement électrique
La sonde hydrostatique de mesure de niveau avec son unique diamètre externe de 19 mm rend possible son installation en conduites étroites dès 1", comme celles disponibles pour la mesure de niveau de nappe et les mesures en puits profonds.
Le boîtier robuste du capteur en acier inoxydable (1.4571) et la membrane de séparation (1.4435) sont maintenus à partir du haut par un câble autoporteur PUR. À l´aide d´un oeillet de fixation, la sonde peut être suspendue p. ex. sur la paroi du regard.
Le diamètre externe unique et très fin de 19 mm permet l'installation en conduites très fines dès 1“.
Sur demande, les capteurs peuvent être réalisés selon les spécifications du client.
Un capteur de pression piézorésistif garantit une grande précision et une stabilité à long terme. Une protection intégrée contre la surtension, la polarisation et les courts circuits assure une haute fiabilité électrique.
Grâce à l´utilisation de la très répandue technique 2 fils, les coûts d'installation restent réduits.
Applications typiques pour AquaBar BS
- Puits profonds
- Niveau d´eau
- Débit de source
- Alimentation en eau potable
- Prélèvement d´eau
- Retenues
- Niveau de rivière
- etc.
Données techniques
| Généralités | |
|---|---|
| Charge | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Sorties | 4 - 20 mA, technique 2 fils |
| Longueurs de câble | 10, 20, 30, 50, 100 m Autres longueurs sur demande
|
| Câble | Ø 7,4 mm polyuréthane |
| Température de stockage | -25 °C à +70 °C |
| Température de service | -10 °C à +70 °C |
| Stabilité à long terme | ± 0,1 % FSO / an |
| Précision selon CEI 60770 | 0,35 % FSO |
| Plage de mesure | 4, 6 10 et 20 m ultrasons immergés Autres intervalles de mesure sur demande
|
| Principe de mesure | Piézorésistif |
| Degré de protection | IP 68 |
| Boîtier | Acier inoxydable 1.4571 Membrane: acier inoxydable1.4435
|
| Tension d´alimentation | 12 à 36 V DC |
Sous réserves de modifications techniques.
Téléchargements
Description technique pour Sondes de pression et de niveau: AquaBar BS, AquaBar II et UniBar E II Rev.10

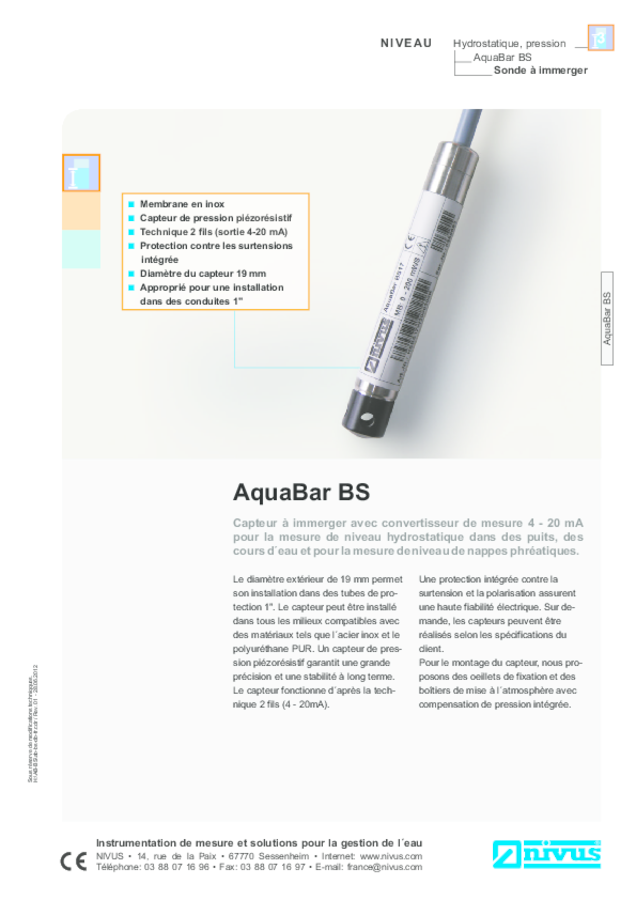

Fiche technique AquaBar BS
Fiche technique AquaBar
