Czujniki poziomu
Czujnik hydrostatyczny AquaBar BS
Część numer HSB0 BSŚrednica 19 mm – do głębokich studni
Zatapialny czujnik hydrostatyczny z przetwornikiem sygnału 4-20mA do pomiarów poziomu. Idealne rozwiązanie do pomiaru w studniach głębinowych dzięki swojej małej konstrukcji. Cela pomiarowa zbudowana z piezorezystancyjnej stali nierdzewnej.

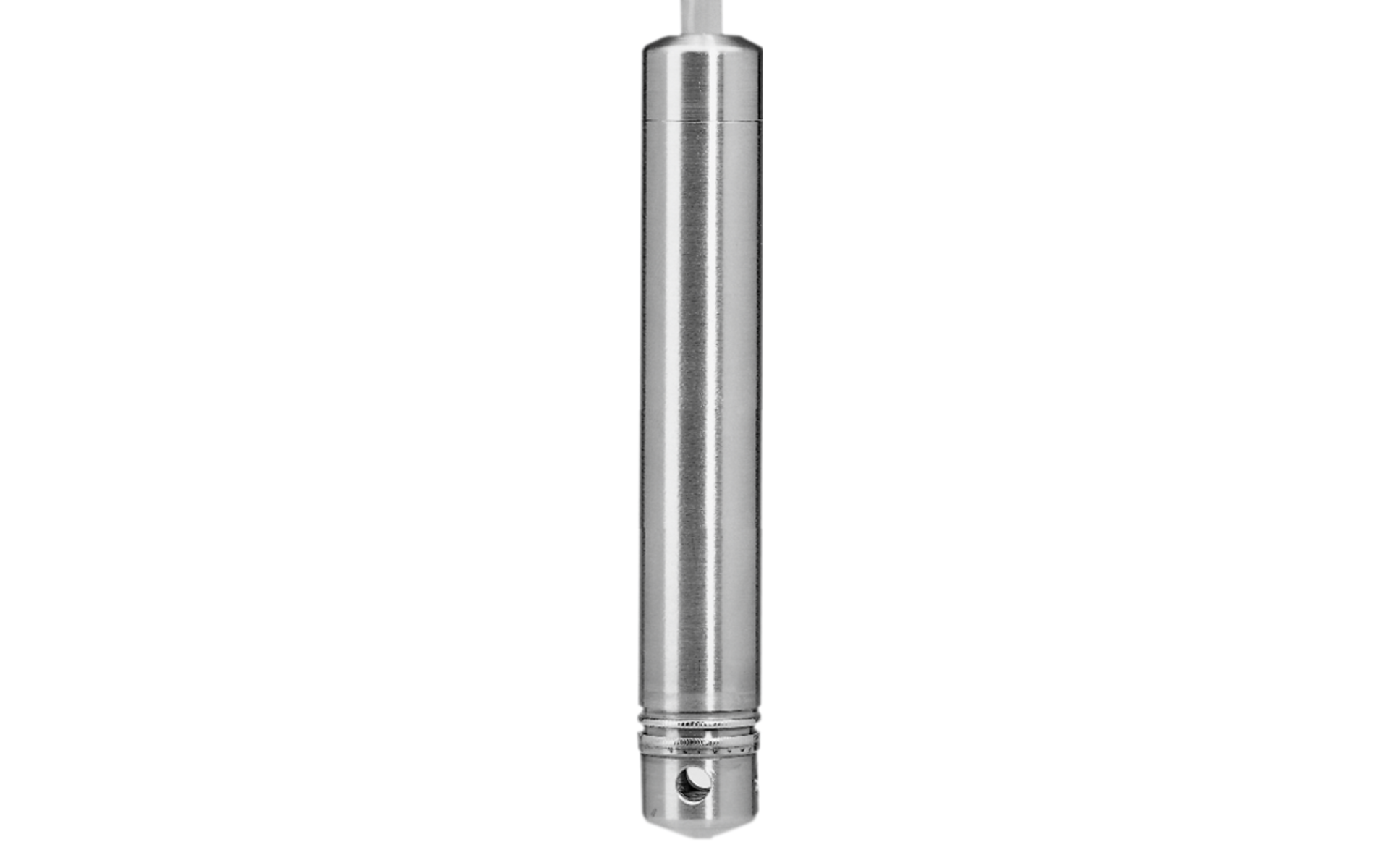

![[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/9/1/csm_Aquabar-BS-sensor_40c6369f77.png "[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")
![[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/c/7/csm_Aquabar-BS-sensor-2_edb2ca7c68.png "[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")

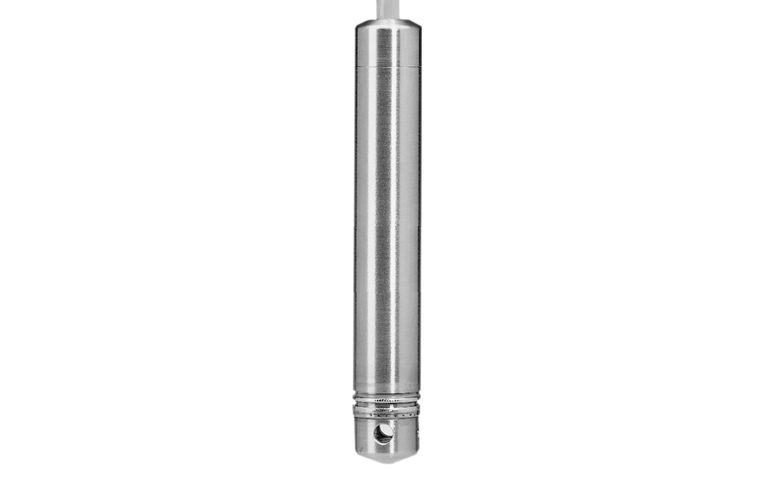

![[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/9/1/csm_Aquabar-BS-sensor_54a61dfe34.png "[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")

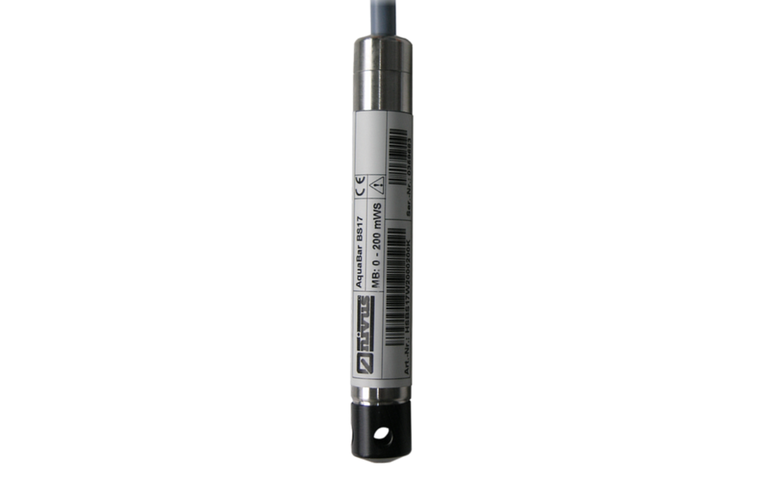

![[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen](/fileadmin/_processed_/c/7/csm_Aquabar-BS-sensor-2_696f7475f4.png "[Translate to Polski:] AquaBar BS – 19 mm Brunnensonde für Füllstandsmessungen")
Opis
- średnica (zaledwie 19 mm)
- możliwość zastosowania tuby lub tuby ochronnej o minimalnej średnicy 1“
- membrana - stal nierdzewna
- piezorezystancyjny czujnik ciśnieniowy
- 2-przewodowy
- wysoka dokładność
- wbudowana osłona przeciwprzepięciowa
- bezpieczeństwo pracy przy wysokim napięciu elektrycznym
Czujnik hydrostatyczny w obudowie o średnicy 19 mm może być instalowany w tubach do pmiaru wód gruntowych lub głębokich studniach.
Obudowa wykonana ze stal nierdzewnej (1.4571) odznacza się wysoką odpornością na uszkodzenia mechaniczne. Membrana wykonana ze stali nierdzewnej (1.4435) znajduje się w osobnym sektorze obudowy. Dodatkowo sam czujnik zakończony jest przewodem sterowniczym PUR.
Sonda może być naciągnięta zaciskami napinającymi.
The very small outside diameter of the probe 19 mm allows the use even in very small level tubes and protective tubes with diameters starting at 1“.
The probes can be manufactured upon customer request as well.
Metoda pomiarowa piezorezystancyjne gwarantuje wysokiej jakości dokładne i stabilne pomiary w długim okresie czasu. Dodatkowo ochrona odwrotną polaryzacją, ochrona przed zwarciem oraz wbudowana ochrona przeciwprzepięciowa gwarantuje bezpieczeństwo pracy.
Wykorzystywanie technologii 2-przewodowej obniża koszty instalacji w bardzo znaczący sposób.
Standardowe zastosowanie
- studnie głębinowe
- woda - poziom
- opróżnianie źródeł
- stacje uzdatniania wody
- ekstrakcja surowej wody
- zapory
- poziom wody w rzekach
- ...i wiele innych
Dane techniczne
| Ogólne | |
|---|---|
| Ładowanie | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Wyjścia | 4 - 20 mA, 2-przewodowy |
| Dostępna długość kabli | 10, 20, 30, 50, 100 m specjalne długości (na zapytanie) |
| Kabel | Ø 7.4 mm poliuretan |
| Temperatura przechowywania | od -25 °C do +70 °C |
| Temperatura pracy | od -10 °C do +70 °C |
| Stabilizacja długoterminowa | ± 0.1 % FSO / rok |
| Dokładność pomiarowa zgodna z normą IEC 60770 | 0,35 % FSO |
| Zakres pomiarowy | 4, 6 10 oraz20 mH2O specjalny zakres pomiarowy (na zapytanie)
|
| Metoda pomiarowa | piezo-rezystancyjna |
| Klasa ochrony | IP 68 |
| Obudowa | stal nierdzewna 1.4571 membrana: stal nierdzewna 1.4435
|
| Zasilanie | od 12 do 36 V DC |
Specyfikacja tematu wymaga zmian.
pliki do pobrania

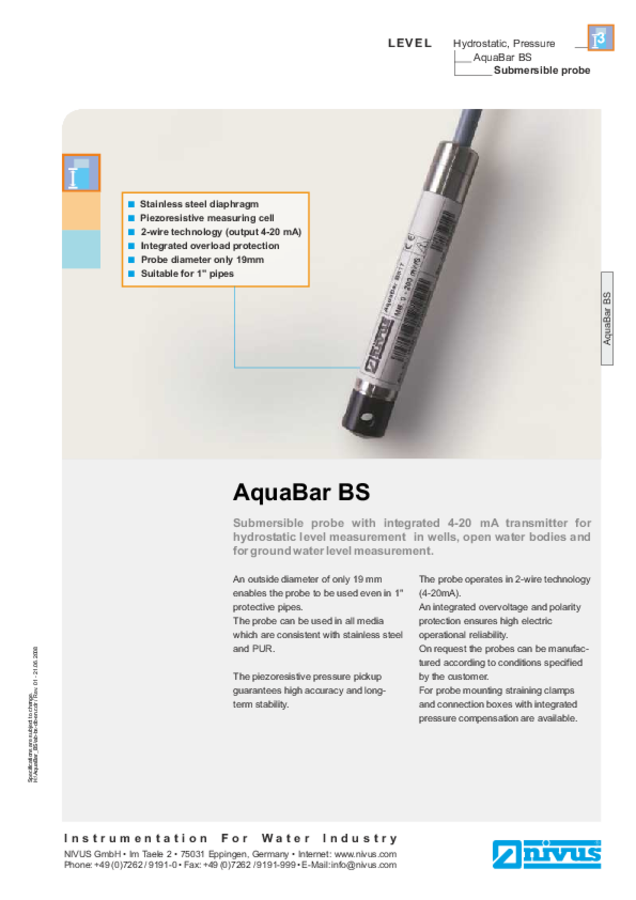

Data Sheet AquaBar BS
Submersible probe with 4 – 20 mA transmitter for level measurement in wells, open water bodies and for groundwater
Overview Pressure Probes
Overview on submersible and screw-in probes for hydrostatic level measurement
Instruction Manual Pressure Probes
Instruction manual of submersible and screw-in probes for hydrostatic level measurement
EG Baumusterprüfbescheinigung Druckmessgerät
EG Baumusterprüfbescheinigung Druckmessgerät inkl. Ergänzungen
Declaration of Conformity "Pressure Probe"
Declaration of Conformity "Pressure Probe" Ex
Deklaracja Zgodności CE "Czujnik Ciśnienia"
Type: HSB0 ....
AquaBar II, AuaBar BS, HydroBar G II, NivuBar H, NivuBar G II, NivuBar Plus II, UniBar E
