Capteurs de niveau
UniBar E II
Réf. article HSB0 UECapteur à visser avec cellule de mesure piézorésistive en acier inoxydable
Capteur à visser avec convertisseur de mesure 4 - 20 mA pour mesure hydrostatique de niveau dans l´eau claire, eau usée et gaz. Avec cellule de mesure piézorésistive en acier inoxydable.
![[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/3/c/csm_UniBar-sensor-1_c98a59fbd8.png "[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung")
![[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/8/6/csm_UniBar-sensor-2_491c0e3f94.png "[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung")
![[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/3/c/csm_UniBar-sensor-1_21c649d858.png "[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung")
![[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/8/6/csm_UniBar-sensor-2_cf79bde397.png "[Translate to Francais:] UniBar E II – zur hydrostatischen Füllstandsmessung")
Description
- Capteur à visser robuste et fiable avec filetage ½“
- Cellule de mesure piézorésistive
- Pour gaz comme pour milieux faiblement à fortement chargés
- Technique deux fils
- Ex Zone 0
- Seuil de surpression élevé
- Protection surtension intégrée
Le capteur hydrostatique de niveau avec filetage G ½“ a été développé afin de répondre aux exigences importantes de l´industrie et de la protection de l´environnement.
Le revêtement protecteur de la capsule d´indice de protection IP68 permet une installation universelle pour la détermination fiable des niveaux en cuves, réservoirs.
Les capteurs sont également adaptés pour la détermination de la pression en milieux fermés et conduites.
L´UniBar E ll s'est également confirmé dans des milieux agressifs tels que des acides ou des lessives. L´utilisation de cellules de mesure piézorésistives en acier inox (1.4404) permet leur mise en oeuvre dans des conditions extrêmes.
Le raccordement électrique s´effectue par borne à vis dans le boîtier inox ou connecteur suivant la norme DIN ISO 4400. Différents intervalles standards de mesure sont disponibles. Auf Wunsch können die Sonden auch nach Kundenvorgabe kalibriert werden.
Le capteur opère selon la technique 2 fils éprouvée, et permet de conserver des coûts d´installation réduits.
Il est disponible en option d´avoir recours à un affichage LED 4 lignes intégrées dans le boîtier du couvercle.
Applications typiques HydroBar G II
- Stations de pompage
- Conduites
- Cuves et réservoirs
- Production de fermenteur
- Applications industrielles
- etc.
Données techniques
| Généralités | |
|---|---|
| Charge | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Sorties | 4 - 20 mA, technique 2 fils |
| Température de stockage | -40 °C à +100 °C |
| Température du milieu autorisée | -25 °C à +125 °C |
| Température de service | -25 °C à +85 °C |
| Agrément Ex | II 1G Ex ia IIC T4 nach ATEX 2011X |
| Stabilité à long terme | ± 0,1 % FSO / an |
| Précision selon CEI 60770 | 0,25 % / 0,35 % FSO |
| Plage de mesure | 1 m CE / 2 bars 2 m CE / 2 bars 4 m CE / 4 bars 6 m CE / 4 bars 10 m CE / 7 bars 20 m CE / 10 bars 1 Bar / 7 bars 2 Bar / 10 bars 4 Bar / 25 bars 6 Bar / 25 bars 10 Bar / 40 bars 20 Bar / 80 bars 40 Bar /120 bars Autres plages de mesure sur demande |
| Principe de mesure | Capacitif |
| Degré de protection | IP 68 (raccord process) IP 67 (boîtier terrain) IP 45 (connecteur)
|
| Connexion process | G ½” DIN ISO 3852 Connexion ouverte avec perçage 12 mm Raccord acier inoxydable 1.4571
|
| Boîtier | Acier inoxydable 1.4305 Presse étoupe en laiton, nickelé
|
| Tension d´alimentation | 12 à 36 V DC Ex: 12 à 28 V DC
|
Sous réserves de modifications techniques.
Téléchargements
Description technique pour Sondes de pression et de niveau: AquaBar BS, AquaBar II et UniBar E II Rev.10

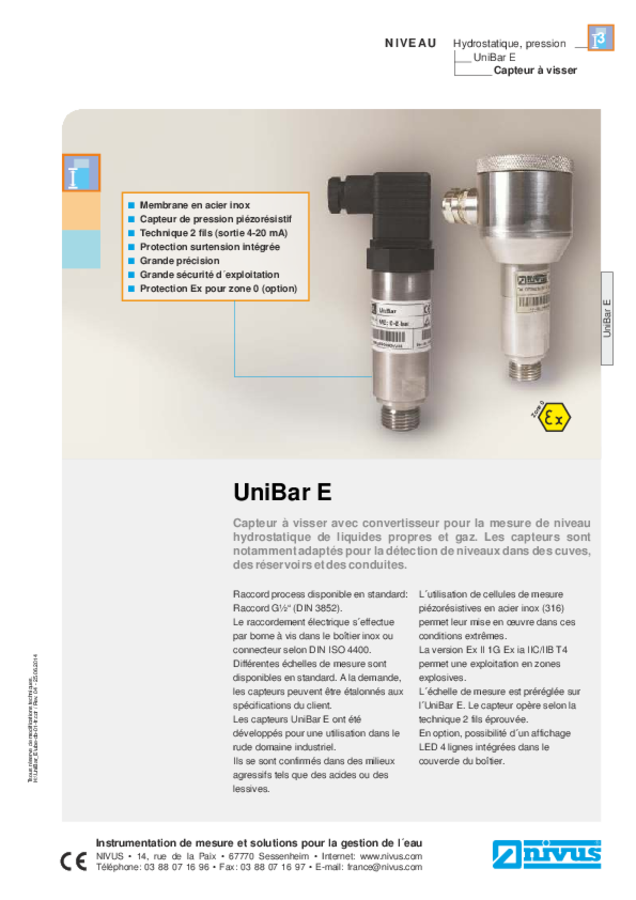

Fiche technique UniBar E
