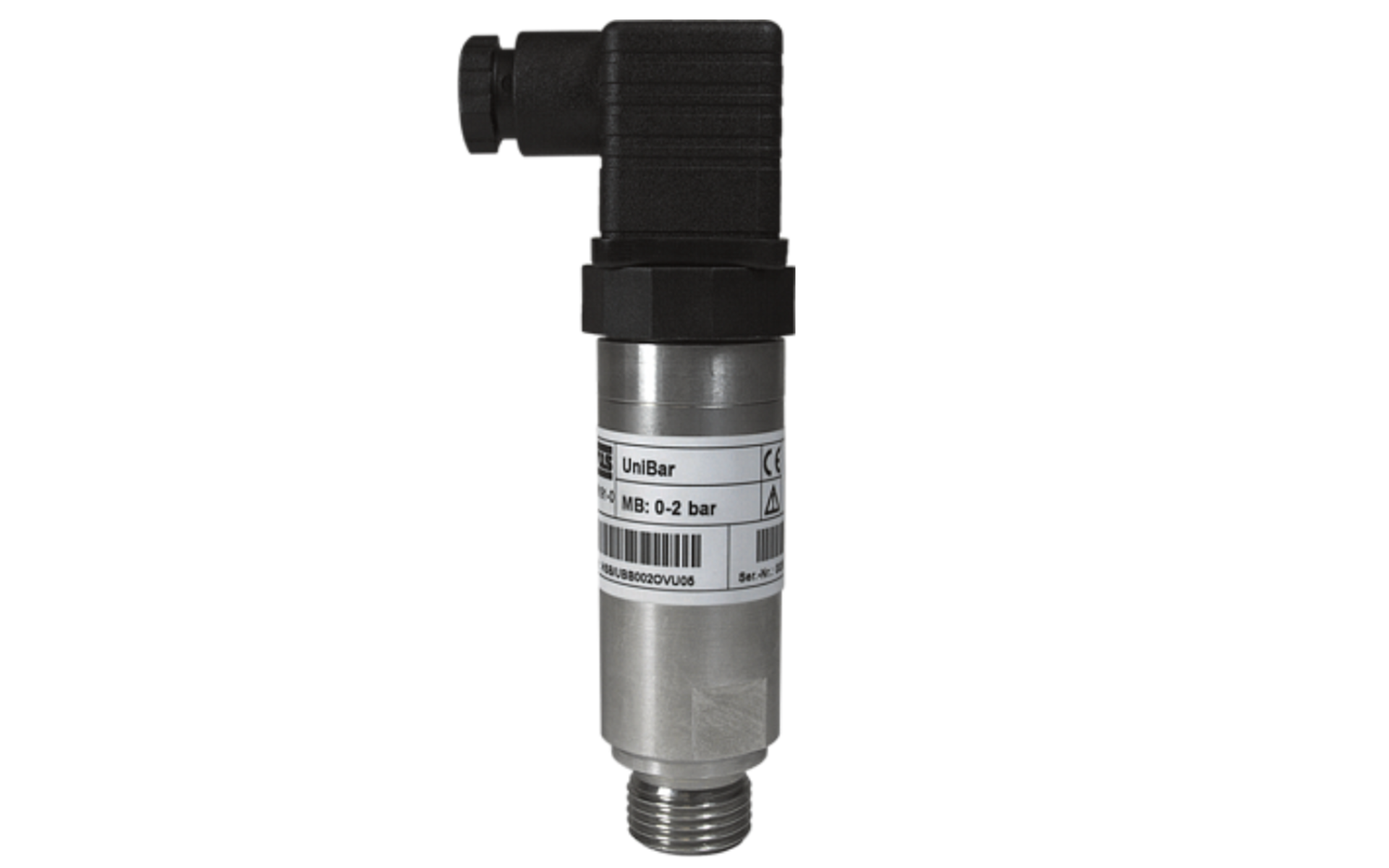

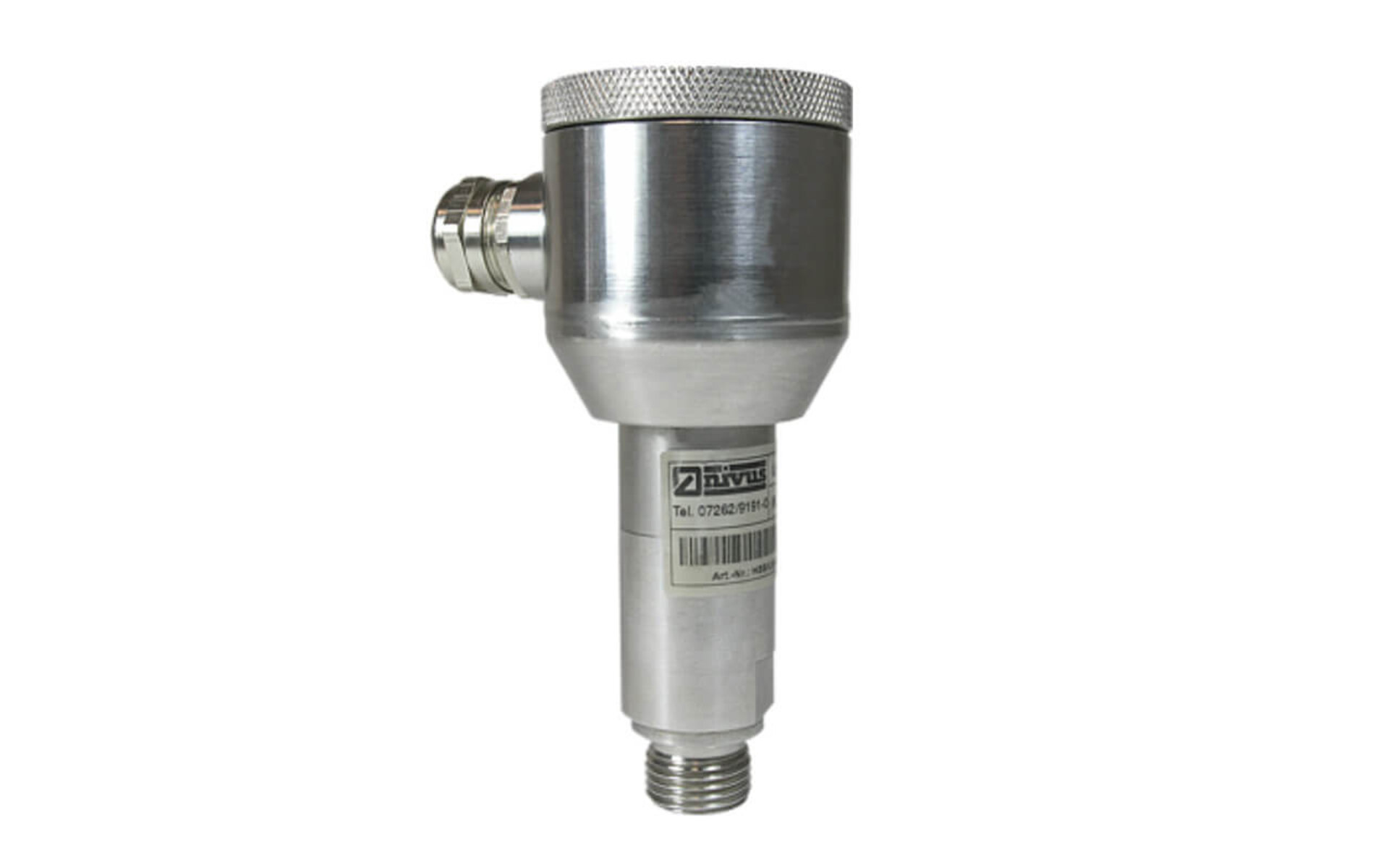

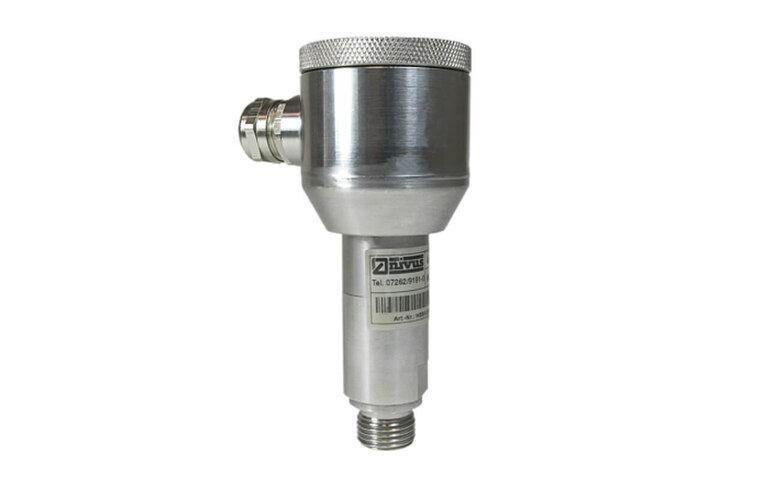

Czujnik hydrostatyczny UniBar E II
Część numer HSB0 UEwkręcany czujnik ze stali nierdzewnej - cela pomiarowa piezorezystancyjna
Czujnik wkręcany z wbudowanym przetwornikiem sygnału 4-20 mA do pomiaru poziomu w wodzie, ściekach lub gazach. Cela piezorezystancyjna zbudowana jest ze stali nierdzewnej. .
![[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/3/c/csm_UniBar-sensor-1_c98a59fbd8.png "[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung")
![[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/8/6/csm_UniBar-sensor-2_491c0e3f94.png "[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung")
![[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/3/c/csm_UniBar-sensor-1_21c649d858.png "[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung")
![[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/8/6/csm_UniBar-sensor-2_cf79bde397.png "[Translate to Polski:] UniBar E II – zur hydrostatischen Füllstandsmessung")
Opis
- odporna obudowa czujnika z gwintem łączeniowym ½“
- cela pomiarowa piezorezystancyjna
- do pomiaru zarówno w gazach jak i czystych i lekko zabrudzonych mediach
- 2-przewodowy
- Dopuszczenie do strefy Ex (Strefa 0)
- Duża wytrzymałość na nadciśnienie
- wbudowana ochrona przeciwprzepięciowa
Czujnik UniBar II z gwintem mocującym G ½“ został zaprojektowany aby sprostać wysokim wymogom w dziale przemysłowym oraz ochrony środowiska.
Odporny na korozję, w klasie ochrony IP 68 pozawala na pomiar poziomu wypełnienia w różnego rodzaju zbiornikach.
Szczególne zastosowanie znajdują w badaniu różnic ciśnienia w zamkniętych sieciach rurociągowych.
Dzieki użyciu membrany piezorezystancyjnej ze stali nierdzewnej (1.4404) czujnik UniBar E II odznacza się wysoką wytrzymałością w styczności z mediami kwaśnymi i żrącymi roztworami.
Podłączenie elektryczne następuje przez użycie zacisków skręcanych zamontowanych pod pokrywką obudowy wykonanej ze stali nierdzewnej zgodnie z DIN ISO 4400. Dostępne są 4 standardowe zakresy pomiarowe. Czujniki mogą być również kalibrowane na prośbę klienta.
Wykorzystanie technologii 2-przewodowej bardzo obniża koszty związane z instalacją. Opcjonalnie są dostępne wykonania z wbudowanym wyświetlaczem 4-znakowym LCD. Można na nim podglądać wartość mierzoną.
Standardowe zastosowanie
- przepompownie
- rurociągi
- zbiorniki
- odpływy z autoklawów
- aplikacje przemysłowe
- .. i wiele innych
Dane techniczne
| Ogólne | |
|---|---|
| Ładowanie | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Wyjścia | 4 - 20 mA, 2-przewodowy |
| Temperatura przechowywania | od -40 °C do +100 °C |
| Dopuszczalna temperatura medium | od -25 °C do +125 °C |
| Temperatura pracy | od -25 °C do +85 °C |
| Dopuszczenie do pracy w strefach Ex | II 1G Ex ia IIC T4 zgodnie z ATEX 2011X |
| Stabilizacja długoterminowa | ± 0,1 % FSO / rok |
| Dokładność pomiarowa zgodna z normą IEC 60770 | 0,25 % / 0,35 % FSO |
| Zakres pomiarowy | 1 m mH2O / 2 Bary 2 m mH2O / 2 Bary 4 m mH2O / 4 Bary 6 m mH2O / 4 Bary 10 m mH2O / 7 Barów 20 m mH2O / 10 Barów 1 Bar / 7 Barów 2 Bary / 10 Barów 4 Bary / 25 Barów 6 Barów / 25 Barów 10 Barów / 40 Barów 20 Barów / 80 Barów 40 Barów /120 Barów inne zakresy - na zapytanie |
| Metoda pomiarowa | pojemnościowa |
| Klasa ochrony | IP 68 (podłączenie procesowe) IP 67 (obudowa) IP 45 (wtyczka)
|
| Sposób mocowania | Gwint podłączeniowy G ½” DIN ISO 3852 otwór podłączeniowy 12 mm membrana: stal nierdzewna 1.4435 złącze procesowe: stal nierdzewna 1.4571
|
| Obudowa | stal nierdzewna 1.4305 dławik z mosiądzu niklowanego
|
| Zasilanie | od 12 do 36 V DC w strefie Ex: od 12 do 28 V DC
|
Specyfikacja tematu wymaga zmian.
Pliki do pobrania

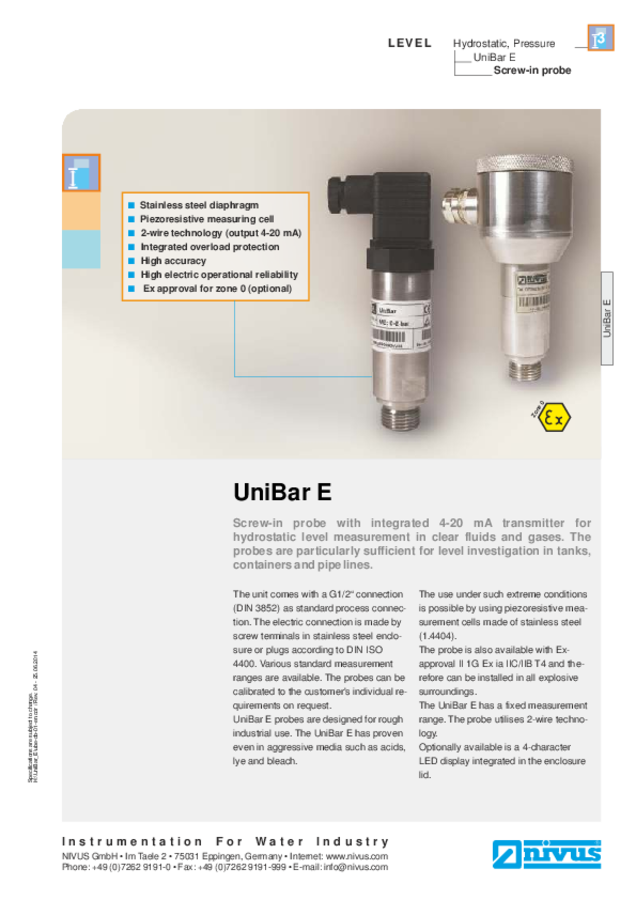

Data Sheet UniBar E
Screw-in probe with 4 – 20 mA transmitter for level measurement in clear fluids, sludges and gases
Overview Pressure Probes
Overview on submersible and screw-in probes for hydrostatic level measurement
Instruction Manual Pressure Probes
Instruction manual of submersible and screw-in probes for hydrostatic level measurement

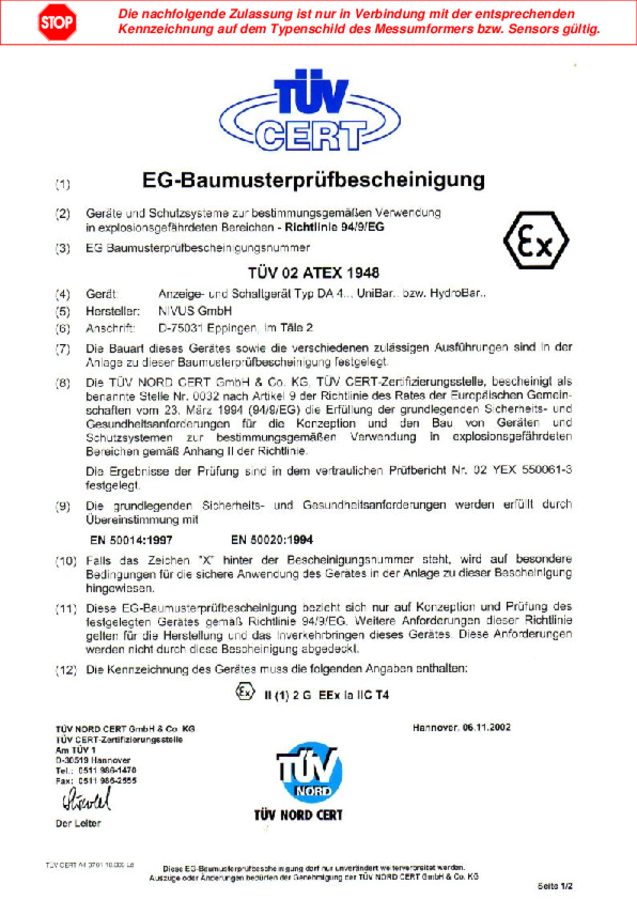

EG Baumusterprüfbescheinigung Anzeige-und Schaltgerät
