Aplikacja

• Prostokątny kanał betonowy 1,4 x 1,2 m (szer. x wys.)
• Częściowo wypełniony
• Sedymentacja na dnie kanału ze względu na niskie prędkości przepływu

Zdefiniowanie problemów

• Ciągły pomiar objętości poboru do oczyszczalni ścieków
• Uwzględnienie różnych poziomów sedymentacji na dnie kanału, aby zapewnić maksymalne odchylenie pomiaru 5%
• Pomiar powinien być zainstalowany i utrzymywany w warunkach procesowych

Rozwiązania

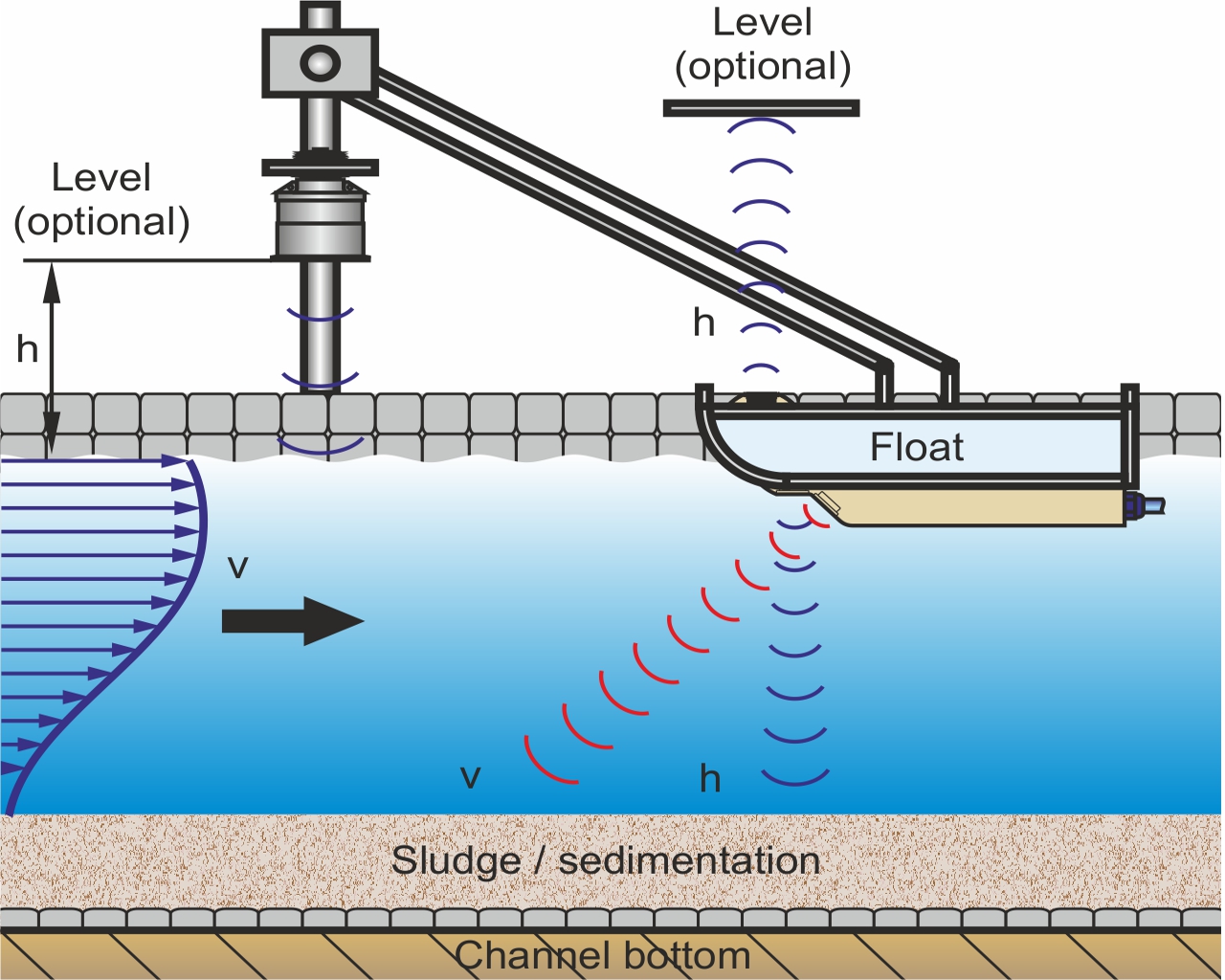

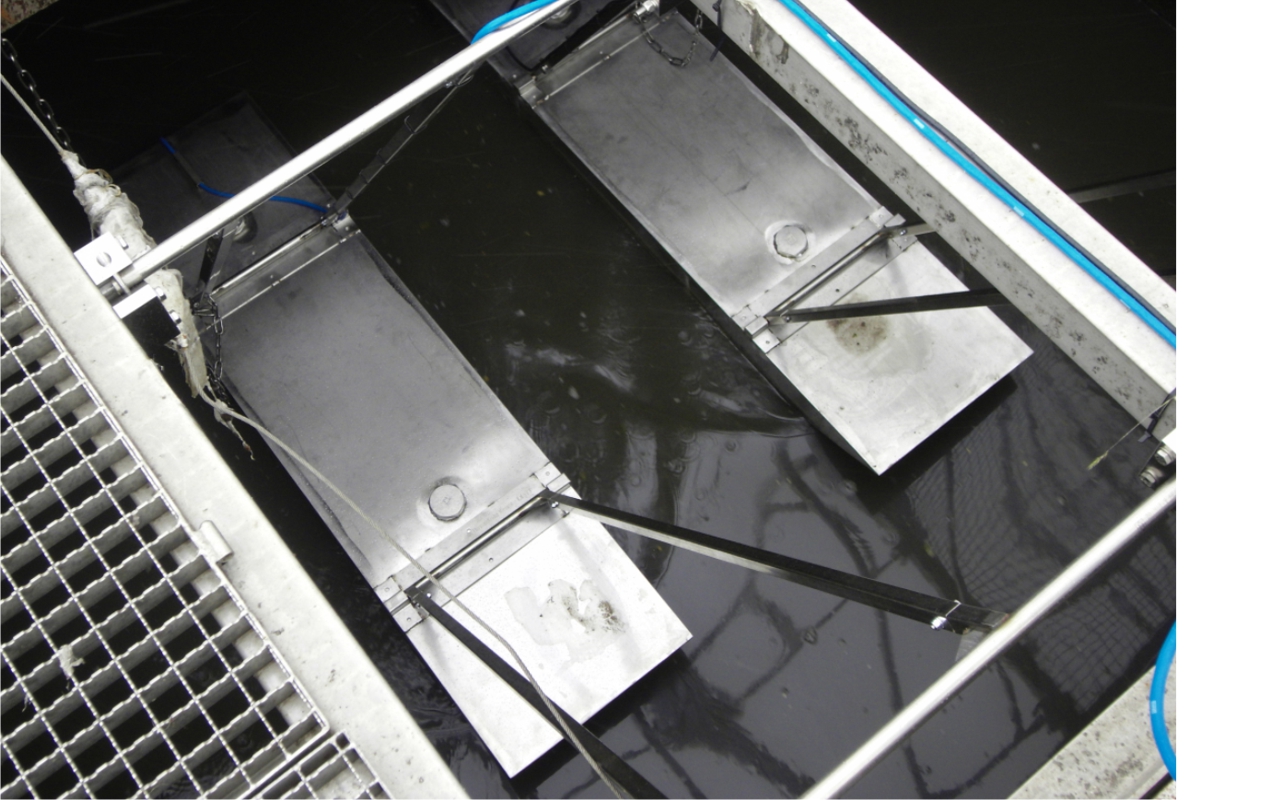

• To zadanie zostało rozwiązane za pomocą pływającej tablicy pomiarowej. Przepływ w tym miejscu jest wykrywany za pomocą metody pomiaru korelacji krzyżowej (OCMPro).
• Pływający czujnik oblicza objętość przepływu na podstawie wykrytego poziomu przepływu i profilu przepływu. Warstwy sedymentacyjne są wykrywane i kompensowane automatycznie.
