Bezkontaktowe czujniki poziomu
NivuCompact
Część numer NMCpomiar poziomu wypełnienia oraz objętości
Ultradźwiękowy czujnik poziomu z możliwością podłaczenia 2-przewodowego lub 3-przewodowego. urządzenie pracuje bezinwazyjnie. Możliwość pomiaru odległości, poziomu wypełnienia pustej przestrzeni lub objętości wypełnienia zbiornika.
Programowanie urzadzenia następuje bezpośrednio przez panel, bez potrzebu otwierania urządzenia.

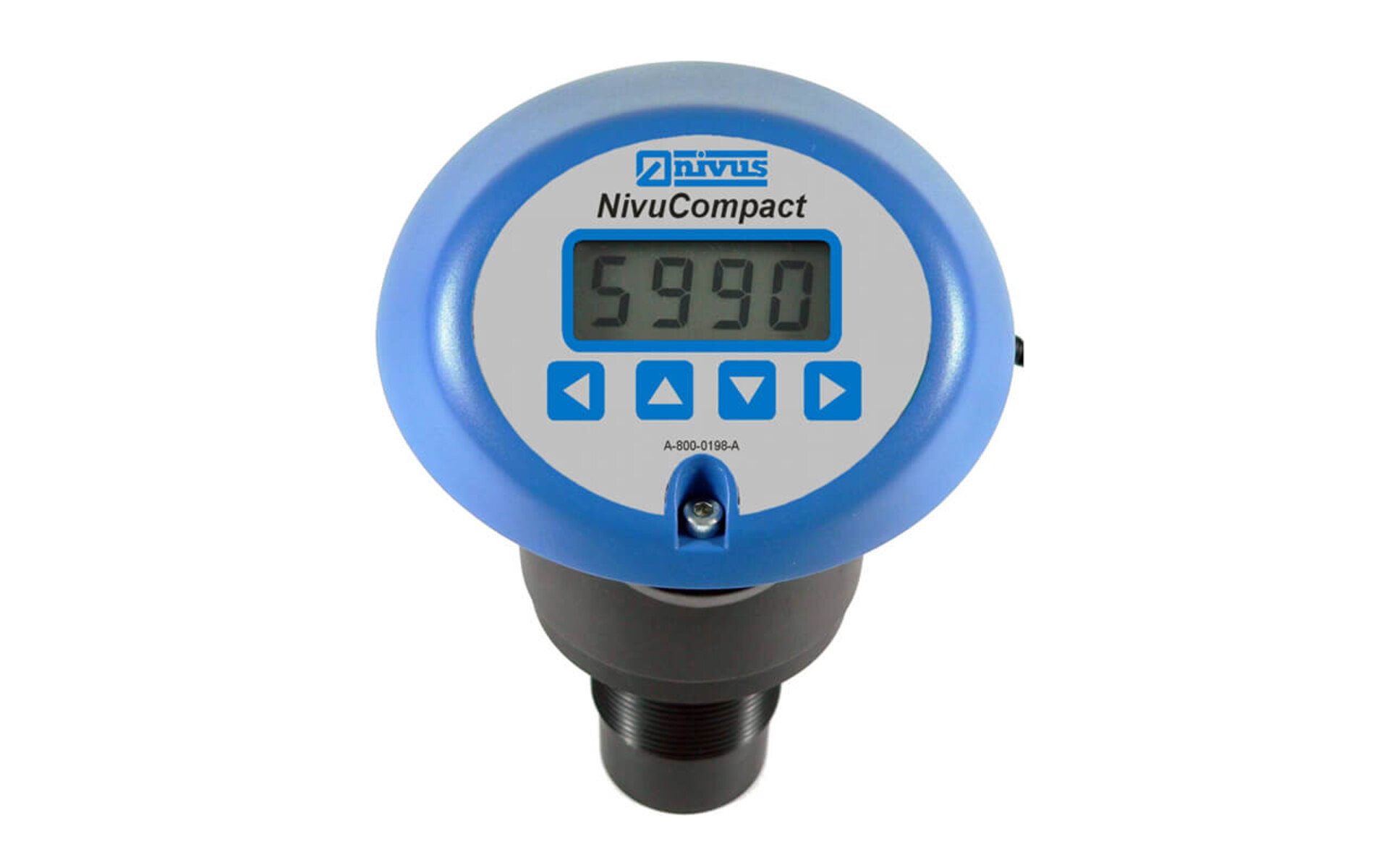

![[Translate to Polski:] NivuCompact zur Füllstandmessung von flüssigen Medien](/fileadmin/_processed_/3/7/csm_NivuCompact-Sensor-1_8abeaa0ce7.png "[Translate to Polski:] NivuCompact zur Füllstandmessung von flüssigen Medien")
![[Translate to Polski:] NivuCompact zur Füllstandmessung von flüssigen Medien](/fileadmin/_processed_/3/7/csm_NivuCompact-Sensor-1_63346553d4.png "[Translate to Polski:] NivuCompact zur Füllstandmessung von flüssigen Medien")
Opis
- Zintegrowany czujnik wraz z przetwornikiem
- zakres pomiarowy 0.2 do 10 m
- Cyfrowa obróbka echa oraz linearyzacji
- Ideal even for battery operation thanks to very short startup and measurement times
- możliwość podglądu echa i parametrów PC
- Urządzenie można programować bez konieczności rozbierania obudowy
- Wbudowana kompensacja temperatury
- Możliwoość zastosowania w sterach Ex-Zone 1
NivuCompact jest urządzeniem do pomiarów bezinwazyjnych takich wartości jak poziom wypełnienia, odległość, pusta przestrzeń lub objętość wypełnienia zbiornika.
Dzięki krótkiemu czasowi inicjacji pomiaru (4 sekundy do wystawienia wartości pomiarowej), urządzenie może pracować przy zasilaniu bateryjnym we współpracy z różnymi rodzajami rejestratorów. Przetwornik dzięki swojej mocy, ewaluacji wąskiej wiązki ultradźwieku i możliwości zapanowania nad zakresem pomiarowym sprawia, że znajduje zastosowanie we wielu problematycznych aplikacjach. Zintegrwany wyświetlacz wraz z tastaturą pozwalają na maksymalnie proste programowanie. NivuCompact jest dostępny w dwóch wersjach: 2-przewodowej oraz 3-przewodowej.
Standardowe zastosowanie Czujnika Nivucompact
- Ścieki: filtry/kraty, kontrola poziomu podczas oczyszczania wód opadowcyh, pomiar objętości w zbiornikach takich na stacjach odsalania i podobnych, melioracja
- Woda pitna: poziom wody w zbiornikach, stacje uzdatniania wody
- Generatory mocy: obieg wód pochłodniczych, elektrownie
- Przemysł: pomiar poziomu cieczy w zbiornikach
Dane techniczne
| Ogólne | |
|---|---|
| Zasilanie | 11 - 30 V (12 - 28 V in Ex version) |
| Materiał wykonania obudowy | Valox 357 PBT PVDF |
| Klasa ochrony | IP 65 |
| Zakres pomiarowy | NMC 03: 0.2 m - 3 m NMC 06: 0.3 m - 6 m NMC 10: 0.3 m - 10 m
|
| Częstotliwość transmisji | 125 KHz |
| Kąt wiązki | <10° |
| Niepewność pomiarowa | ±0.25 % wartości pomiarowej |
| Rozdzielczość | 2 mm |
| Wyjścia | 4 - 20 mA, rozdzielczość 5 µA |
| Funkcje | poziom, dystans, pusta przestrzeń oraz objętość |
| Dopuszczenie do pracy w strefach Ex | II 1 G Ex ia IIC T4 (tylko wersja 2-przewodowa bez interfejsu) |
| Temperatura pracy | w trakcie procesu: od -40 ºC do +80 ºC otoczenie: od -20 ºC do +65 ºC
|
| Czas rozruchu | 4 sec. standard |
| Montaż | przy użyciu BSP lub gwintu NPT 1.5” (wersje 3 m/6 m) 2” (wersje 10 m)
|
Specyfikacja tematu wymaga zmian.
Pliki do pobrania
Instrukcja Obslugi NivuCompact
Ultradźwiękowy czujnik poziomu z możliwością podłaczenia 2-przewodowego lub 3-przewodowego
