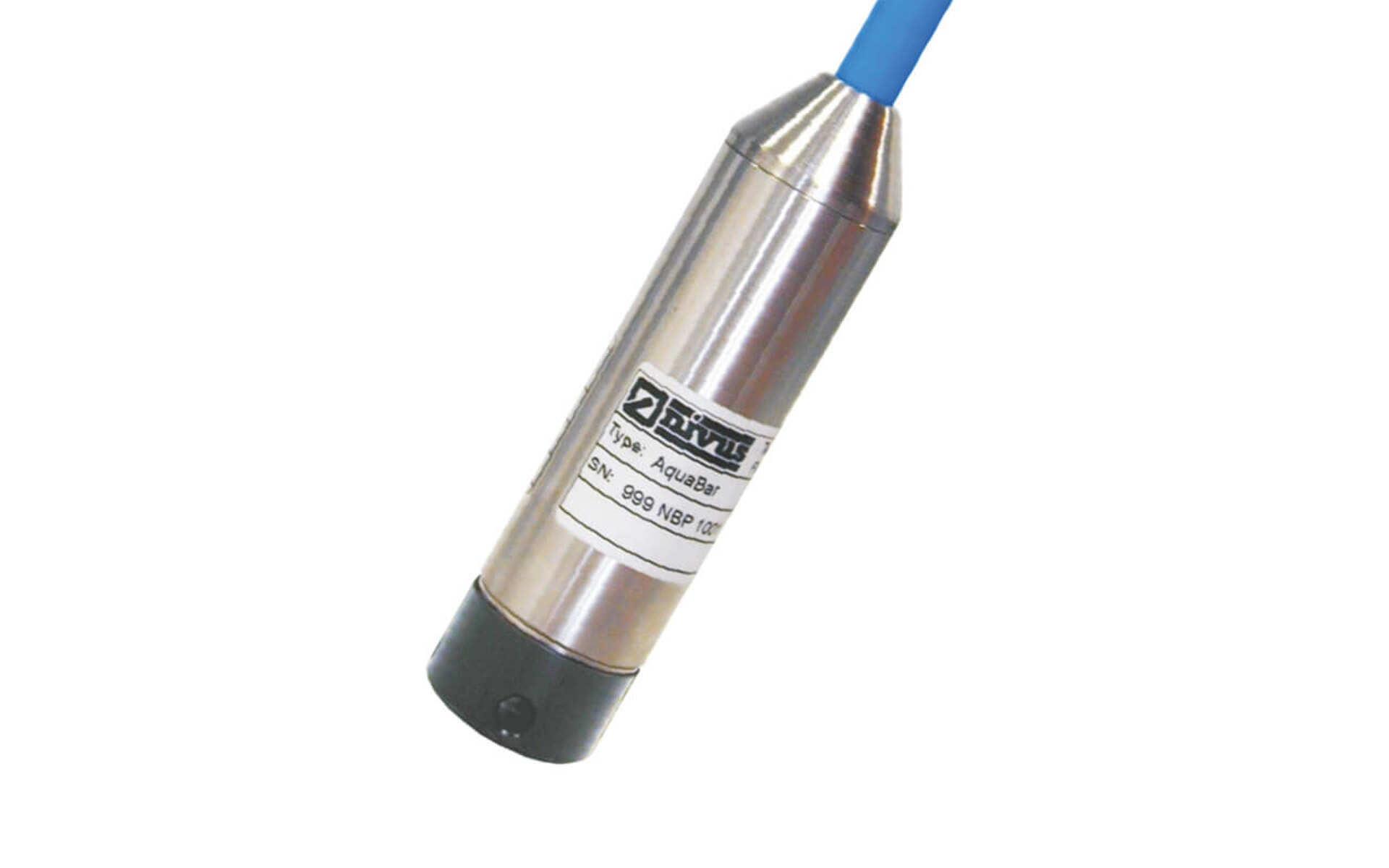

Czujnik hydrostatyczny AquaBar II
Część numer HSB0 ABZatapialny czujnik – piezorezystnacyjny ze stali nierdzewnej cela pomiarowa
Zatapialny czujnik hydrostatyczny z przetwornikiem sygnału 4-20mA do pomiarów poziomu. Zastosowanie w czystych lub lekko zabrudzonych mediach. Cela pomiarowa zbudowana z piezorezystancyjnej stali nierdzewnej.
![[Translate to Polski:] Aquabar II Tauchsonde mit piezoresistiver Edelstahlmesszelle](/fileadmin/_processed_/6/4/csm_Aquabar-sensor_ad37e022e9.png "[Translate to Polski:] Aquabar II Tauchsonde mit piezoresistiver Edelstahlmesszelle")
Opis
- membrana ze stali nierdzewnej
- cela hydrostatyczna piezorezystancyjna
- do czystych lub lekko zabrudzonych mediów.
- 2-przewodowa
- Wysoka dokładność
- zintegrowana ochrona przeciwprzepięciowa
- bezpieczeństwo pracy przy wysokich napięciach elektrycznych
Czujnik hydrostatyczny w obudowie o średnicy 27 mm może być instalowany w tubach do pmiaru wód gruntowych lub głębokich studniach.
Obudowa wykonana ze stal nierdzewnej (1.4571) odznacza się wysoką odpornością na uszkodzenia mechaniczne. Membrana wykonana ze stali nierdzewnej (1.4435) znajduje się w osobnym sektorze obudowy. Dodatkowo sam czujnik zakończony jest przewodem sterowniczym PUR.
Sonda może być naciągnięta zaciskami napinającymi.
Metoda pomiarowa piezorezystancyjne gwarantuje wysokiej jakości dokładne i stabilne pomiary w długim okresie czasu. Dodatkowo ochrona odwrotną polaryzacją, ochrona przed zwarciem oraz wbudowana ochrona przeciwprzepięciowa gwarantuje bezpieczeństwo pracy.
Wykorzystywanie technologii 2-przewodowej obniża koszty instalacji w bardzo znaczący sposób.
Standardowe zastosowanie
- studnie głębinowe
- woda - poziom
- opróżnianie źródeł
- stacje uzdatniania wody
- ekstrakcja surowej wody
- zapory
- poziom wody w rzekach
- ...i wiele innych
Dane techniczne
| Ogólne | |
|---|---|
| Ładowanie | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Wyjścia | 4 - 20 mA, 2-przewodowy |
| Dostępna długość kabli | 10, 20, 30, 50, 100 m inne długości - na zapytanie
|
| Kabel | ø9 mm poliuretan |
| Temperatura przechowywania | od -25 °C do +70 °C |
| Temperatura pracy | od -10 °C do +70 °C |
| Stabilizacja długoterminowa | ± 0.1 % FSO / rok |
| Dokładność pomiarowa zgodna z normą IEC 60770 | 0,35 % FSO
|
| Zakres pomiarowy | 2,4, 6 i 10 mH2O inne zakresy - na zapytanie
|
| Metoda pomiarowa | piezorezystancyjny |
| Klasa ochrony | IP 68 |
| Obudowa | stal nierdzewna 1.4571 membrana: stal nierdzewna 1.4435
|
| Zasilanie | od 12 do 36 V DC |
Specyfikacja tematu wymaga zmian.
