Czujnik hydrostatyczny NivuBar H III
Część numer HSB0NBHZawieszalna sonda z protokołem HART
Zatapialna sonda hydrostatyczna 4-20 mA do pomiarów w wodzie lub ściekach. Posiada bezolejową pojemnościową celę pomiarową oraz dowolnie programowalny zakres pomiarowy dzięki zastosowaniu protokołu HART.

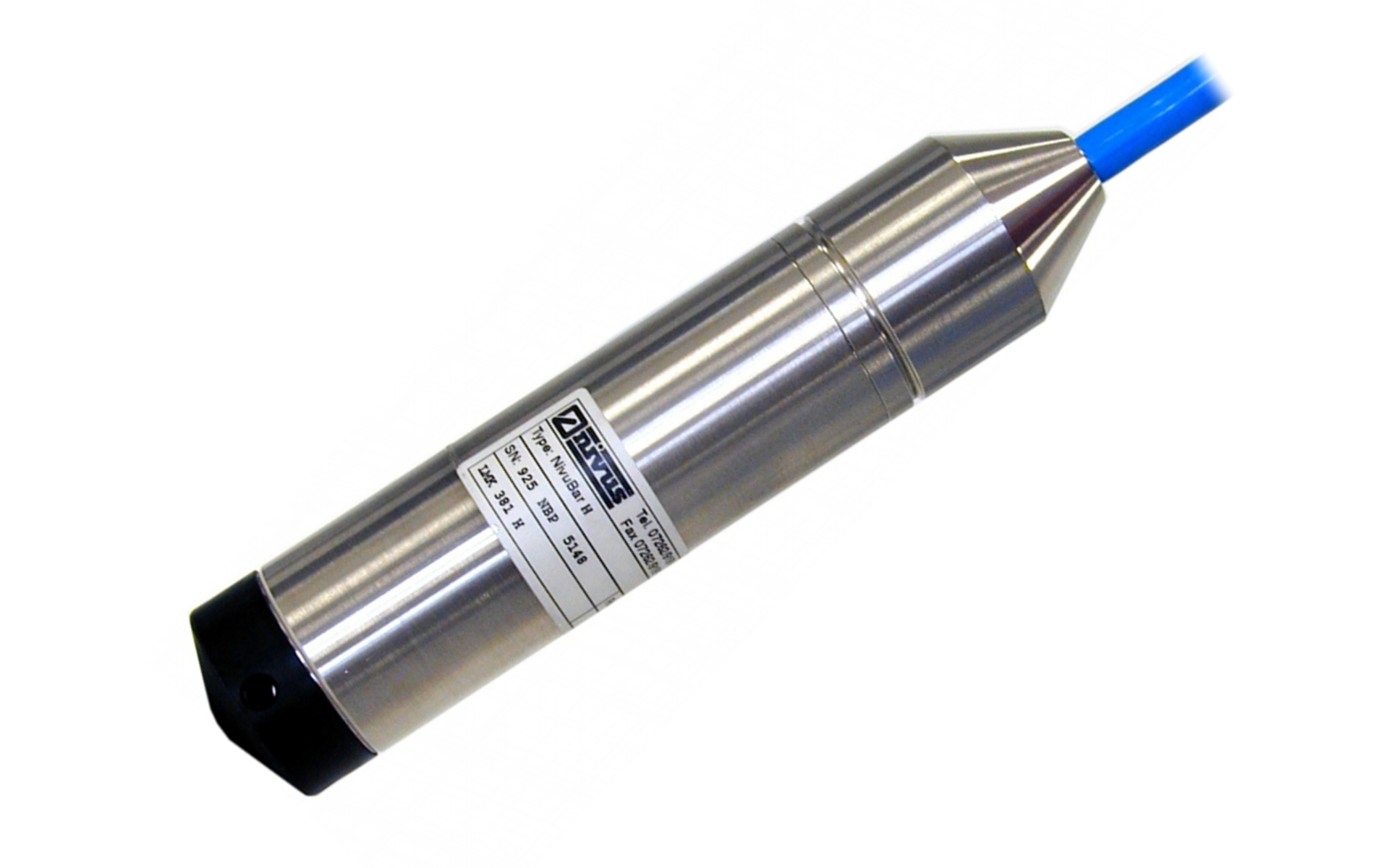

![[Translate to Polski:] NivuBar H III – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/4/a/csm_NivubarHII-sensor-2_87ea613347.png "[Translate to Polski:] NivuBar H III – zur hydrostatischen Füllstandsmessung")
Opis
- pojemnościowa cela hydrostatyczna
- duża membrana
- czujnik 2-przewodowy
- protokół HART
- wysoka odporność na nadciśnienie
- wbudowana ochrona przeciwprzepięciowa
- dopuszczenie do stref Ex
Ten typ sondy został zaprojektowany pod kątem dużych wymogów w dziedzinie przemysłu i ochrony środowiska.
Obudowa ze stali nierdzewnej (1.4571) jest szczelna dzięki zastosowaniu ceramicznej celi pojemnościowej w dolnej części czujnika. Cała obudowa jest zakończona kablem 2-przewodowym z kapilarą.
Sonda może być zawieszona na klamrze zaciskowej.
Nie korodująca obudowa o klasie ochrony IP68 pozwala na uniwersalne zastosowanie w różnego rodzaju zbiornikach, basenach, studniach i innych. Duża membrana pozwalana na wysoką rzetelność w pomiarach i idealnie sobie radzi w sektorze ściekowym.
Czujnik posiada dopuszczeni do pracy w strefie Ex, może być montowany różnych strefach.
Konfiguracja zakresu czujnika może być łatwo przeprowadzona przy użyciu np. laptopa z oprogramowaniem firmy NIVUS lub przez jakikolwiek moduł z interfejsem HART, protokół HART pozwala na uniwersalną pracę z czujnikiem.
Standardowym zakresem pomiarowym jest 10 mH2O oraz 20mH2O. Minimalnie może być ustawiony na 20 % nominalnego zakresu pomiarowego danego czujnika (np. od 0-2 m lub z większym zakresem pomiarowym 10mH2O (FSO); lub od 0 do 4 mH2O lub większym zakresem pomiarowym 20mH2O (FSO)).
Wykorzystywanie technologii 2-przewodowej obniża koszty instalacji w bardzo znaczący sposób.
Standardowe zastosowanie
- studnie na przepompowniach
- Kanały
- Oczyszczalnie wód deszczowych, zbiorniki ze ściekami, zbiorniki retencyjne i systemy odwodnieniowe
- kontrola na kratach/filtrach, poziom w zbiornikach, zbiorniki z osadem, poziom w kanałach otwartych
- Śieć ścieków przemysłowych
- ... i wiele innych
Dane techniczne
| Ogólne | |
|---|---|
| Ładowanie | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Wyjścia | 4 - 20 mA, 2-przewodowa |
| Dostępna długość kabli | 10, 20, 30, 50, 100 m inne długości dostępne - na zapytanie |
| Kabel | ø9 mm poliuretan |
| Stabilizacja długoterminowa | ± 0.1 % FSO / rok |
| Dokładność pomiarowa zgodna z normą IEC 60770 | 0,1 % FSO |
| Zakres pomiarowy | 10 i 20 mH2O najniższy zakres: 20% zakresu pomiarowego możliwego do zaprogramowania HART dostępne inne zakresy pomiarowe - na zapytanie
|
| Metoda pomiarowa | pojemnościowa |
| Klasa ochrony | IP 68 |
| Obudowa | stal nierdzewna 1.4571 membrana: ceramiczna (AL2O3)
|
| Zasilanie | od 12 do 36 V DC w strefach Ex: od 12 do 28 V DC
|
Specyfikacja tematu wymaga zmian.
Pliki do pobrania

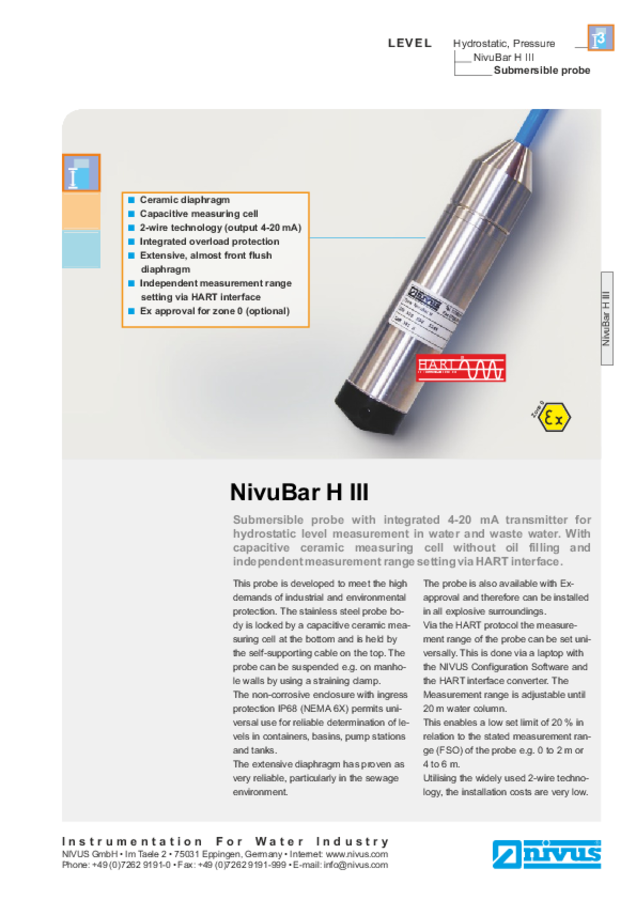

Data Sheet NivuBar H III
Submersible probe with 4 – 20 mA transmitter independent measurement range setting via HART interface
Overview Pressure Probes
Overview on submersible and screw-in probes for hydrostatic level measurement
Instruction Manual Pressure Probes
Instruction manual of submersible and screw-in probes for hydrostatic level measurement

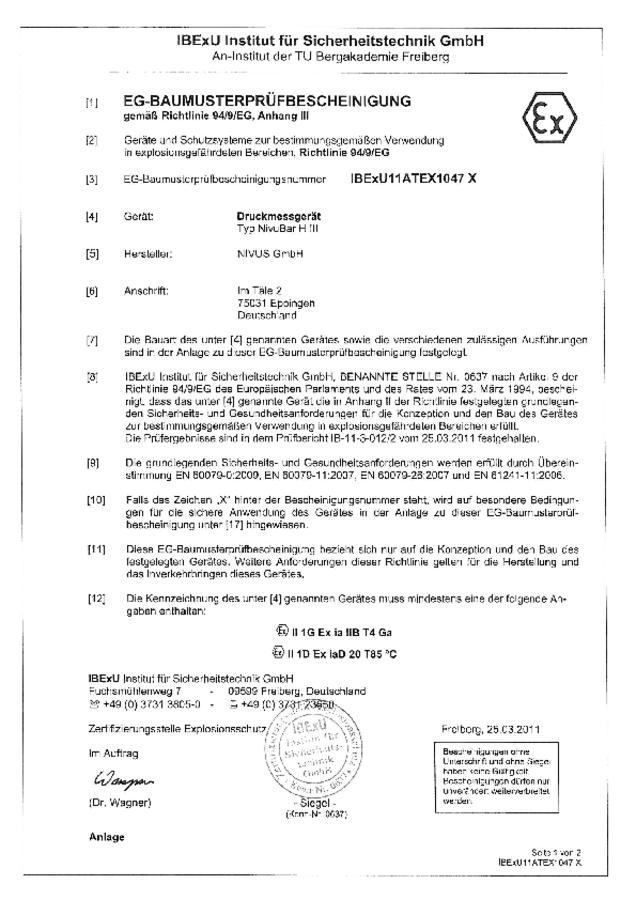

EG Baumusterprüfbescheinigung Druckmessgerät NivuBar H III
