Czujniki przepływu
Czujnik rurowy CS2 (korelacja krzyżowa)

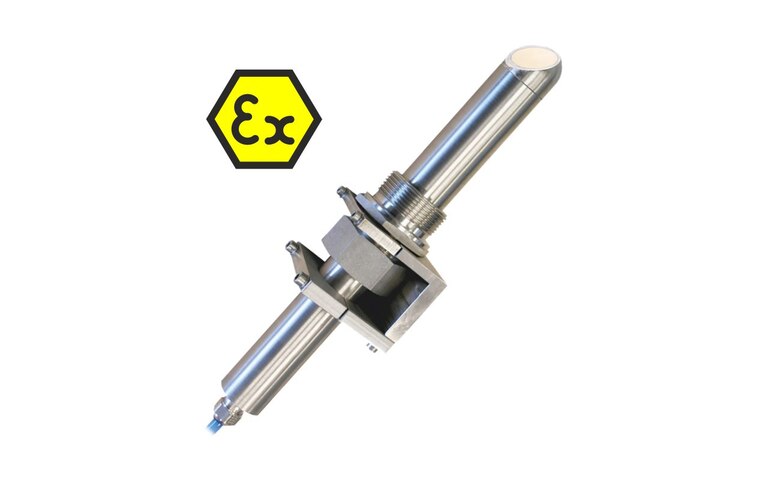

Część numer CS2-V3Rury i kanały o dużych średnicach
Ultradźwiękowy czujnik do pomiaru przepływu o wysokiej dokładności w mediach lekko i bardzo zanieczyszczonych. Do instalacji w rurociągach począwszy od średnicy DN1000.
![[Translate to Polski:] Durchflussmessung - Installationsvergleich](/fileadmin/_processed_/8/0/csm_Durchflussmessung-Rohrsensor_596ae450f7.jpg "[Translate to Polski:] Installation Durchflussmessung - Vergleich bei DN 800")
![[Translate to Polski:] Durchflussmessung Ultraschall Kreuzkorrelation](/fileadmin/_processed_/9/1/csm_Cross-Correlation-Priniciple-Pipe_9521e14942.png "[Translate to Polski:] Durchflussmessung Ultraschall Kreuzkorrelation")
![[Translate to Polski:] Durchflussmessung - Installationsvergleich](/fileadmin/_processed_/8/0/csm_Durchflussmessung-Rohrsensor_b7a18d158d.jpg "[Translate to Polski:] Installation Durchflussmessung - Vergleich bei DN 800")
![[Translate to Polski:] Durchflussmessung Ultraschall Kreuzkorrelation](/fileadmin/_processed_/9/1/csm_Cross-Correlation-Priniciple-Pipe_8b0e2b98b8.png "[Translate to Polski:] Durchflussmessung Ultraschall Kreuzkorrelation")
Opis
- Połączenie na długie odległości bez interfejsu dzięki sygnałowi cyfrowemu
- Za pomocą standardowych kabli można z łatwością przedłużyć kabel o kilka 100 metrów
- Stabilny punkt zero, bez dryfu
- Pomiar w lekko lub mocno zanieczyszczonych mediach
- Odpowiedni do mediów o dużej zawartości ciał stałych

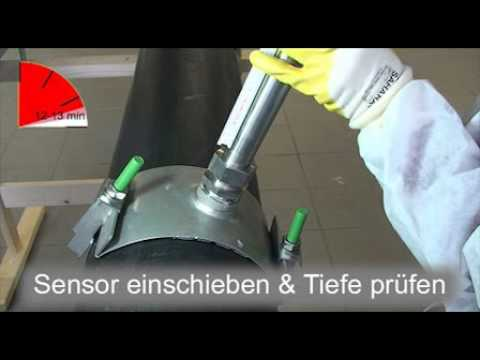

- Proste w instalacji bez potrzeby specjalnych konstrukcji, również specjalnie dopasowany system montażowy
- Istnieje możliwość montażu pod ciśnieniem
- Przeznaczony do montażu w rurociągach powyżej średnicy DN1000
Czujniki rurowe są przeznaczone do montażu od zewnątrz w rurociągach za pomocą dysz. W połączeniu z przetwornikami takimi jak NivuFlow 750 lub NivuFlow 7550 i dodatkowym zewnętrznym pomiarem poziomu, tworzą kompletny system pomiaru przepływu dla częściowo wypełnionych aplikacji.
Mogą być również stosowane do stale wypełnionych rur lub kanałów. Dodatkowy pomiar poziomu można tutaj pominąć.
Standardowe zastosowanie
- Sieć kanalizacyjna: przy rozliczeniach, pomiar przepływu przy zastosowaniu dużych rurociągów
- Oczyszczalnie ścieków: dopływy, odwodnienia, zbiorniki osadu czynnego, osad powrotny, recyrkulacja, inne zbiorniki osadów, odwodnienia po procesowe dozowanie flokulantów
- Duże przepompownie: pompowane ilości
- Sieci przemysłowe
- ... i wiele innych
Dane techniczne
| Dane techniczne czujnik CS2 (rurowy) | |
|---|---|
| Konstrukcja | Czujnik rurowy do monażu przez mufę w ścianie rury (z pozycjonerem) |
| Metoda pomiarowa | Ultradźwiękowa , korelacja krzyżowa z cyfrowym rozpoznaniem echa (pomiar pędkości przepływu)
|
| Klasa ochrony | IP 68 |
| Dopuszczenie do pracy w strefach Ex |
|
| Temperatura pracy |
|
| Temperatura przechowywania | od −30 °C do +70 °C |
| Dopuszczalne ciśnienie pracy | maks. 4 bary (w czujnikach kombi z celą hydrostatyczną maks. 1 bar) |
| Dostępna długość kabli | 10/15/20/30/50/100 m z zarobiną końcówką, można dopasować dłuższe - na zapytanie |
| Typy kabli | LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 PA 1,5/2,5 |
| Zewnętrzna średnica kabla | 8.4 mm ±0.25 mm |
| Podłączenie czujników | Końcówka kabla zarobiona z możliwośćią podłaćzenia do przetworników typu NivuFlow 750 |
| Typy czujników | v-czujnik prędkośći, T-czujnik temperatury |
| Medium - materiały kontaktowe | pliuretan, stal nierdzewna 1.4571, PPO GF30, PTFE, PA6 GF30 Opcjonalnie dostępna obudowa z materiału PEEK, rękaw z Hastelloy C-276; izolacja kbla FEP |
| Dryft punktu zerowego | stabilny punkt zero |
| Częstotliwość pomiarowa | 1 MHz |
| Zakres pomiarowy | od −100 cm/s do +600 cm/s |
| Zakres pomiarowy | od −100 cm/s do +600 cm/s |
| Niepewność pomiarowa |
|
