Polski
Pomiar przepływu
Przepływomierz NivuFlow 650
Część numer NF6-5pomiar w rurociągach i kanałach z pełnym lub niepełnym wypełnieniem oraz w wodach powierzchniowych
Pozwala na bardzo precyzyjne pomiary przepływu z wykorzystaniem metody transit time zgodnie z IEC 60041 w rurach/kanałach z częściowym i całkowitym wypełnieniem. Możliwość wykorzystania do 8 ścieżek pomiarowych.
![[Translate to Polski:] Durchflussmessumformer NivuFlow 650](/fileadmin/_processed_/1/7/csm_Flowmeter-NivuFlow650_01_b5ee606542.jpg "[Translate to Polski:] Durchflussmesser NivuFlow 650")
![[Translate to Polski:] Durchflussmessung Anwendungen NivuFlow 650](/fileadmin/_processed_/9/1/csm_Durchflussanwendungen-NivuFlow650_01_1ab90657d3.jpg "[Translate to Polski:] Durchflussmessung Anwendungen NivuFlow 650")
![[Translate to Polski:] Durchflussmessung Anwendungen für Messung im Rohr](/fileadmin/_processed_/8/7/csm_flowsensors-pipe-applications_baf10d8059.jpg "[Translate to Polski:] Durchflussmessung Anwendungen für Messung im Rohr")
![[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/2/csm_flowsensors-openchannel-applications_87a3234853.jpg "[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650")
![[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/8/csm_flowsensors-openchannel-applications2_8c46d08f50.jpg "[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650")
![[Translate to Polski:] Durchflussmessumformer NivuFlow 650](/fileadmin/_processed_/1/7/csm_Flowmeter-NivuFlow650_01_594562cfb9.jpg "[Translate to Polski:] Durchflussmesser NivuFlow 650")
![[Translate to Polski:] Durchflussmessung Anwendungen NivuFlow 650](/fileadmin/_processed_/9/1/csm_Durchflussanwendungen-NivuFlow650_01_e9697c7183.jpg "[Translate to Polski:] Durchflussmessung Anwendungen NivuFlow 650")
![[Translate to Polski:] Durchflussmessung Anwendungen für Messung im Rohr](/fileadmin/_processed_/8/7/csm_flowsensors-pipe-applications_5bb8e3b954.jpg "[Translate to Polski:] Durchflussmessung Anwendungen für Messung im Rohr")
![[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/2/csm_flowsensors-openchannel-applications_717cc61e89.jpg "[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650")
![[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/8/csm_flowsensors-openchannel-applications2_a00cd64930.jpg "[Translate to Polski:] Durchflussmessung offener Kanal NivuFlow 650")
Opis
- Ultradźwiękowa metoda pomiarowa Transit Time
- pojedynczy lub wielościeżkowy pomiar, możliwość wykorzystania 32 ścieżek pomiarowych
- szybkie, proste i intuicyjne w uruchamianiu,
- duzy wybór róznych przetworników firmy NIVUS pozwala na perfekcyjny dobór pod kątem różnych aplikacji
- mozliwość podłączenia on-line/transmisja danych oraz zdalna obsługa urządzenia przez internet
- urządzenie może być bez problemu zastosowane przy instniejących systemach kontrolnych dzieki wykorzystaniu uniwersalnych interfejsów
- zgodne z normą ISO 6416 oraz IEC60041
Opis
NivuFlow 650 to stały przepływomierz do ciągłego pomiaru przepływu i zapisywania danych pomiarowych. Wykorzystywany w czystych i lekko zanieczyszczonych mediach.
System ten został zaprojektowany do użytku w częściowo i całkowicie wypełnionych rurach, kanałach o różnych kształtach i wymiarach.
NivuFlow 650 mierzy średnią prędkość przepływu medium za pomocą ultradźwięków opartych na metodzie Transit Time. Ta standaryzowana metoda zapewnia bardzo dokładne wyniki pomiarowe dla szerokiego spektrum zastosowań.
NivuFlow 650 jest zgodne z normami ISO 6416 oraz IEC60041. Urządzenie zostało zaprojektowane z myślą o najwyższej dokładności pomiarowej w kanałach otwartych, rurociągach z pełnym lub niepełnym wypełnieniem, również do pomiaró wód powierzchniowych. Aby sprostać wysokim wymogom dotyczącym dokładności pomiarowych dla danego urządzenia można zastosować do 32 ścieżek pomiarowych. NivuFlow 650 działa bezproblemowo w przepływach dwukierunkowych nie tracąc przytym dokładności pomiarowej. Szeroka gama urządzeń pozwala na perfekcyjny dobór pod kątem różnych aplikacji.
Standardowe zastosowanie
- Stały pomiar wód powierzchniowych, takich jak: rzeki, kanały, itp.
- Systemy melioracyjne (określenie objętości na potrzeby dystrybucji i rozliczania)
- Elektrownie wodne (efektywność i optymalizacja turbiny, itp.)
- dopływu i odpływu wód chłodniczych i cyrkulacyjnych
- detekcja przecieków na obszarach tam na rzekach
- pomiary przepływu w branży przemysłowej
- ... i wiele innych
Dane techniczne
| Dane techniczne | |
|---|---|
| Liczba ścieżek |
|
| Klasa ochrony | IP 20 (instalacja w szafie rozdzielczej), IP 68 (obudowa do użytku zewnętrznego) |
| Zasilanie | 100 - 240 V AC, -15 % / +10 %, 47 bis 63 Hz lub 10 - 35 V DC |
| Pobór mocy | 1 przekaźnik pod napięciem, 230 V AC: (zaokrąglone) 14 W, do 8 czujników Różnica czasu pracy 1 MHz / inna częstotliwość 200/500 kHz |
| Materiał obudowy | Aluminium, tworzywo sztuczne |
| Waga | ok. 1150 g |
| Temperatura pracy | DC: −20°C do +70°C AC: −20°C do +65°C |
| Temperatura przechowywania | −30°C do +80°C |
| Maksymalne stężenie wilgoci | 80%, bez kondensacji |
| Wyświetlacz | 240 x 320 pikseli, 65536 kolorów |
| Praca | Przycisk obrotowy, 2 przyciski funkcyjne, menu w języku niemieckim, angielskim, francuskim itp. |
| Wejścia |
|
| Wyjścia |
|
| Pamięć danych | Wewnętrzny 1,0 GB, może być odczytywany z przodu przez pamięć USB |
| Komunikacja/transmisja danych |
|
Specyfikacja tematu wymaga zmian.
Pliki do pobrania

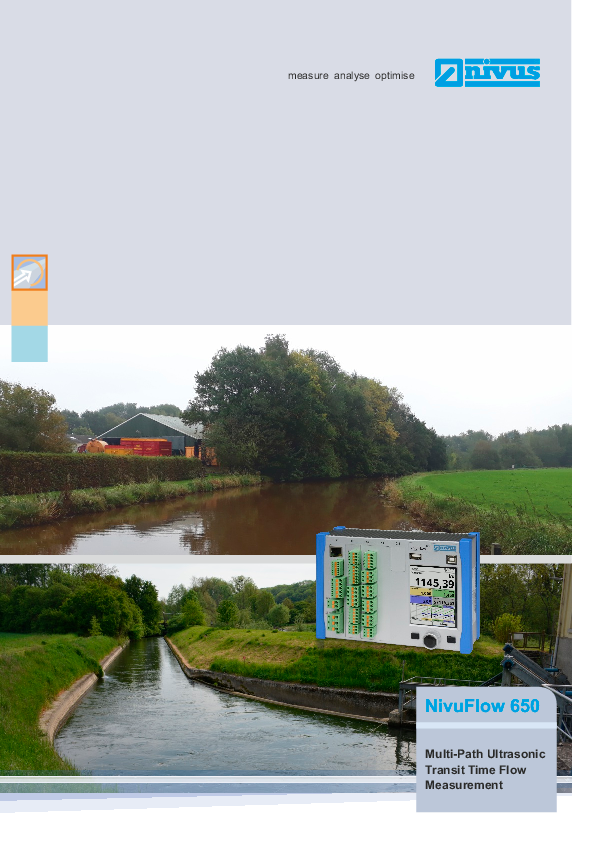

Brochure NivuFlow 650
Instruction Manual NivuFlow 650
Technical description data transmission - addition to manual Rev01
NIVUS data transmission for NivuFlow 550, 600, 650, 7550, Energy Saver and NivuParQ 850 - addition to instruction manuals
Technical Instructions | "NIVUS Modbus TCP/RTU" (Rev. 04)
Technical Description "Ex-Separator Module pXT0 - Transit Time"
Declaration of Conformity permanent flow measurement transmitter Nivuflow 6xx
Declaration of Conformity "Permanent flow measurement transmitter with internal modem for remote data transmission Nivuflow 6xx"
NivuFlow 6-..
