Czujniki przepływu

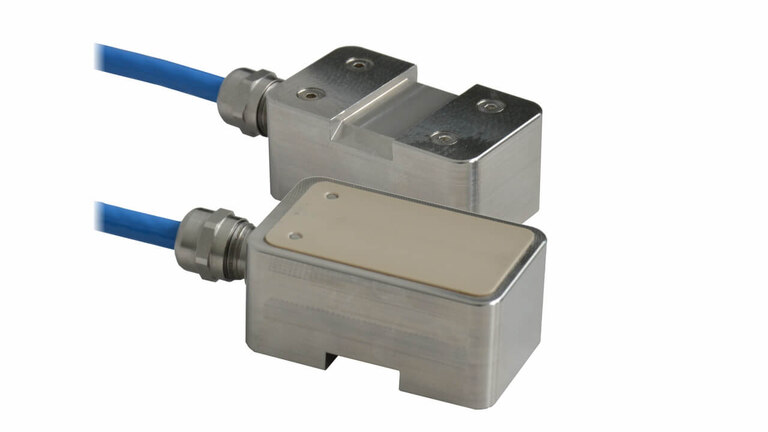

Czujnik NIC (Clamp-On) transit time

Część numer NIC-CO01

do pomiarów bezinwazyjnych w rurociągach

Idealne rozwiązanie na wymianę urządzeń pomiarowych na sieci wodnej. Monitoring wody pitnej niezależnie od wysokich ciśnień lub agresywnych mediów przepuszczanych przez rurociąg.

Opis
  • ultradźwiękowy czujnik transit time do podłączenia z urządzeniem NivuFlow 600

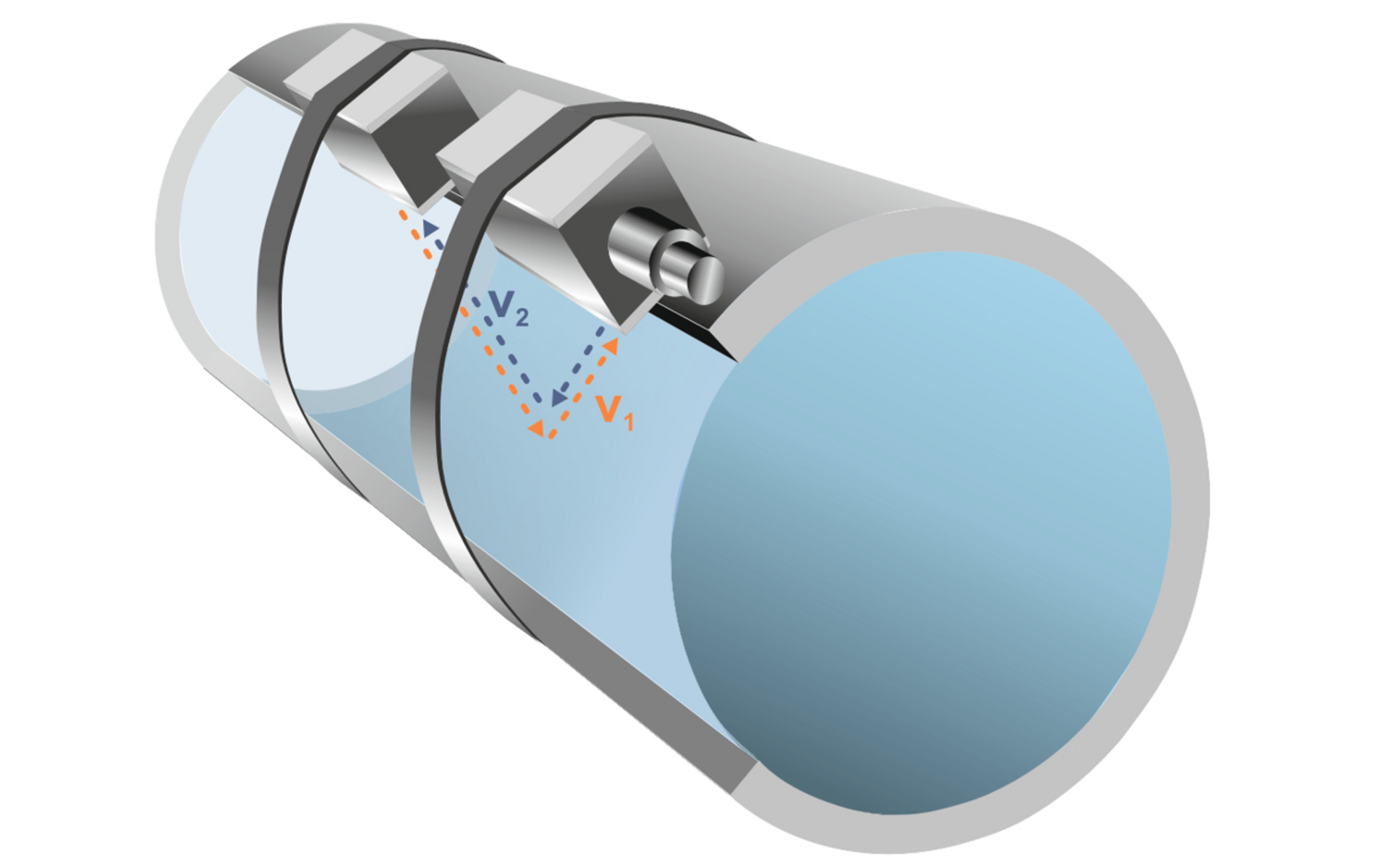

  • system Clamp-On, czujniki bezinwazyjne
  • pomiar 2-ścieżkowy
  • pomiar w czystej lub lekko zanieczyszczonej wodzie
  • doskonałe rozwiązanie przy modernizacji urządzeń na sieci wody pitnej
  • 100 m - maksymalna długość odcinka kabla między czujnikiem a adapterem (puszka podł.)

Czujniki systemu Clamp-on są częścią systemu do pomiaru przepływu oraz rejestracji i zapisywania danych. Mogą być stosowane w mediach czystych oraz lekko zabrudzonych.
Sensory mogą być wykorzystywane w rurociągach o pełnym wypełnieniu przy różnych wymiarach średnic.

System Clamp-on pozwala na pracę bezinwazyjną (bez kontaktu z medium). Dzięki temu jest to idealne rozwiązanie w dziedzinie uzdatniania wody i dostawy wody pitnej. Montaż oraz uruchomienie urządzenia nie wymaga dużych nakładów pracy i jest proste w użyciu. Czujniki mogą być dobrane i zamontowane niezależnie od wysokich ciśnień lub agresywnych mediów przepuszczanych przez rurociąg.

Odczyty bazują na metodzie pomiarowej ultradźwiękowej transit time co daje nam wyniki pomiarowe o wysokiej dokładności. Dzięki precyzyjnie dobranemu materiałowi wykonania czujników idealnie nadaje się w momencie modernizacji lub wymiany urządzeń do pomiaru przepływu.



Standardowe zastosowanie

  • stały pomiar przepływu na obiektach elektrowni, przepompowni i podobnych
  • monitoring sieci wód pitnych
  • systemy melioracyjne
  • dopływy i odpływy systemu wód chłodniczych i cyrkulacyjnych
  • odpływy WWTP i inne
  • pomiary przepływu w branży przemysłowej, wody procesowe
  • linie z wodą nieoczyszczoną/zabrudzoną
  • wymiana lub modernizacja istniejących urządzeń do pomiaru przepływu
  • ... i wiele innych
Dane techniczne
Specyfikacja techniczna
Zakres pomiarowy

−15 m/s do +15 m/s

Zakres średnic rur
  • 50 - 6000 mm (DN50 - DN6000)
  • wariant 1 MHz: DN50 - DN2500
  • wariant 500 KHz: DN300 - DN6000
Medium - materiały kontaktowe

PEEK, stal nierdzewna

Dopuszczalna temperatura medium

od 0 °C do +80 °C

Temperatura pracy

Wariant Ex i Standard −40°C ≤ TA ≤ 80°C

Metoda pomiarowa

Ultradźwiękowa, transit time

Częstotliwość pomiarowa

1 MHz i 500 kHz

Klasa ochrony

IP 68

Temperatura przechowywania

od −40 °C do +80 °C (bez kondensacji)

Dostępna długość kabli

7/10/15/20/30/50 m

Podłączenie czujników

przewód z wtyczką

Niepewność pomiarowa

prędkość przepływu (vśrednia) na ścieżkę ± 0.1 % wartości mierzonej

Dryft punktu zerowego

stabilny punkt zero, bez dryfu

Specyfikacja tematu wymaga zmian.

Pliki do pobrania

Technical Description | Transit Time Sensors (Rev. 05)

Mounting Instruction | Transit Time Sensors (Rev. 04)

EC Type Examination Certificate "Ultrasonic Clamp-On Sensors"

Declaration of Conformity "Passive Ex Separation Interface pXT0"

Declaration of conformity "Ex Ultrasonic clamp on sensors"

Declaration of Conformity Ultrasonic transit time sensors

Declaration of Conformity "Ex" Ultrasonic transit time sensors

"Ex" Ultrasonic transit time sensors



System produktów

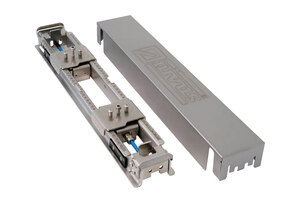

Akcesoria
