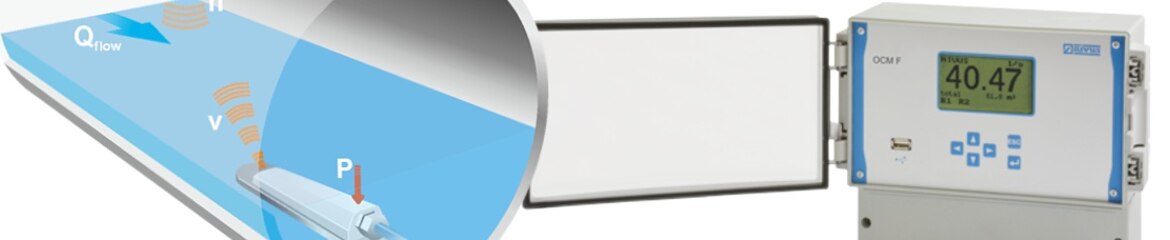

Ultradźwiękowy pomiar przepływu metodą Dopplera
Metoda Dopplera
- do leko i bardzo zanieczyszczonych mediów
- do prostych aplikacji
- nisko budżewtowy pomiar przepływu
co na tym zyskujesz....
- prosta instalacja bez dodawania dodatkowych zbędnych konstrukcji
- pomiar w bardzo zanieczyszczonych i agresywnych mediach
- Wiarygodne pomiary dzięki z 30-letnimu doświadczeniu firmy NIVUS
Aby zdefiniować natężenie przepływu (Q) potrzebna jest średnia prędkość przepływu oraz pole przekroju w danym miejscu pomiarowym. Najprostszy wzór do obliczenia wygląda następująco:
Q (natężenie przepływu) = v (średnia prędkość) • A (pole powierzchni przekroju)
Przekrój powierzchni przekroju jest liczony z ciągłej zmiany pomiaru poziomu wypełnienia oraz zdefiniowanej geometrii kanału. Większość mediów niesie ze sobą duże ilości cząstek oraz bąbelków powietrza w przypadku wody. Płyną one zgodnie z przepływem medium. Pomiar prędkości mierzony jest na podstawie sygnału ultradźwiękowego odbijającego się od cząstek.

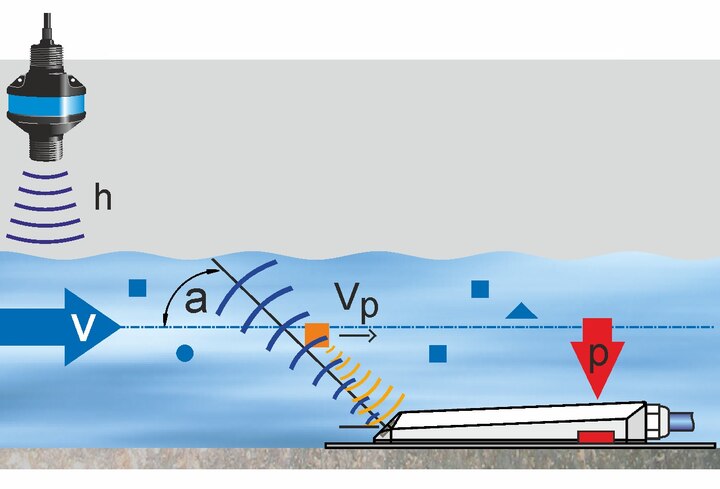

pomiar prędkości przepływu (V)
![](/fileadmin/_processed_/4/e/csm_Flow-measurement-Doppler_a67ab23a9b.jpg)
Metoda pomiarowa oparta jest na efekcie Dopplera. Sygnał ultradźwiękowy wysyłany jest przez medium z ustalonym kątem wiązki oraz częstotliwością sygnału.
Zbiór energii ultradźwiękowej odbijany jest od cząstek przepływających w medium lub pęcherzyków powietrza. W rezultacie przy odebranym sygnale rozpoznawane jest przesunięcie w częstotliwości zgodne z przesunięciem się cząsteczek. Przesunięcie jest wprost proporcjonalne do prędkości z jaką poruszają się cząsteczki jak również profil prędkości. Spektrum profilu prędkości przepływu jest wskazywane na wyświetlaczu urządzenia i może być wykorzystane do weryfikacji miejsca pomiarowego. Bazując na udowodnionych algorytmach matematycznych inteligentny czujnik Dopplerowski przetwarza średnią prędkość przepływu w graficzne przedstawienie spektrum.
