Autarke Datenlogger

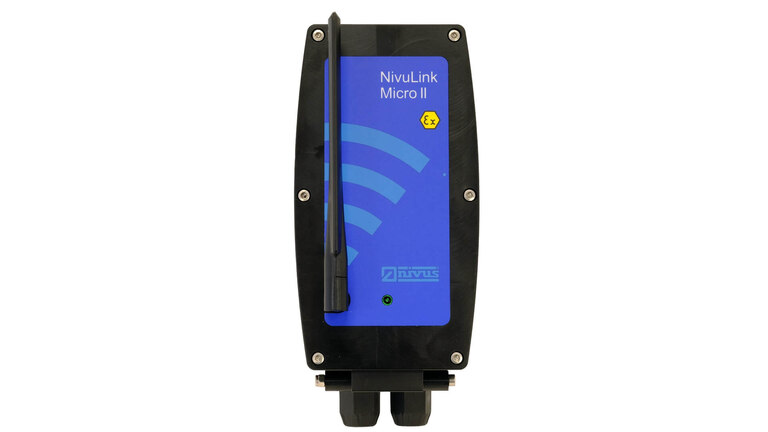

NivuLink Micro II

Artikel Nr. NLG02

Autarkes Gateway mit mobiler Datenübertragung

NivuLink Micro II ist ein autarkes Gateway für die Speicherung und automatische Übertragung von Anlagen- und Messdaten

Autarkes Mobilfunkgateway vorgestellt auf der IFAT

IoT für Messtellen und Anlagen ohne externe Spannungsversorgung

NivuLink Micro II ist ein autarkes Gateway für die Speicherung und automatische Übertragung von Messdaten. Ebenfalls ermöglicht es die Integration dezentraler Messstellen in ein Leitsystem. Drei leistungsstarke Batterien sorgen für eine zuverlässige Stromversorgung der angeschlossenen Sensorik sowie des Gateways bis zu 7 Jahren*.

Die Daten werden wahlweise im kundeneigenen Leitsystem oder in unserem leistungsstarken NIVUS WebPortal bereitgestellt und verarbeitet. Bis zu 4 Universaleingänge dienen jeweils als Analog- oder Digitalschnittstelle und ermöglichen in Verbindung mit der integrierten HART-Schnittstelle die Anbindung einer Vielzahl an Sensortypen. Die Zählerfunktion ermöglicht die Anbindung von Impulszählern. Der Ereignisbetrieb bietet eine erhöhte Auflösung im Falle eines Ereignisses. Die zugehörigen oberen und unteren Schwellen können vom Kunden selbst definiert werden. Der Ereignisbetrieb kann ebenfalls über den Digitaleingang ausgelöst werden. Darüber hinaus verfügt das Gerät über ein durchdachtes Alarm-Managementsystem.

NivuLink Micro II kommt in einem robusten Gehäuse mit Schutzart IP68 und eignet sich für den Einsatz in herausfordernden Umgebungen. Der Einsatz ist Ex-Zone 1 ist ebenfalls möglich.

* Messung stündlich, Übertragung täglich

Vorteile

Sehr lange Batterielaufzeit
Durchgängiges Kommunikationskonzept mit VPN Kommunikation
Einsatz in Ex-Zone 1 möglich
Ereignisbetrieb individuell konfigurierbar
Übertragungszyklus ab 15 min
4 Universaleingänge
Größere Betriebssicherheit durch Überwachung des Sensornetzes

NivuLink Micro II ist ein integrierter Baustein unseres durchgängigen Kommunikationskonzepts. Das Gerät ist zum Zeitpunkt der Auslieferung bereits dem NIVUS WebPortal hinzugefügt und somit sofort einsatzbereit. Eine sichere Datenübertragung ist integraler Bestandteil unserer Konnektivität und von Anfang an gewährleistet – das nennen wir sicheres Plug & Play.

Sichere und schnelle Inbetriebnahme

Parametrierung vor Ort oder per Remote
Integrierte Echoprofilauswertung und Anzeige
Sicheres Plug & Play
Keine separate Softwareinstallation

Durchdachtes Alarmmanagement

Jeweils 5 obere und untere Alarmschwellen pro Messkanal
Frei konfigurierbare Alarmschwellen und Hysteresen
Alarmierung per SMS oder E-Mail an frei definierbare Personenkreise
Übersicht aller Alarmmeldungen

Warnmeldungen

Über- und Unterschreiten individuell definierter Schwellen
Sensorfehler / Fehler Analogeingang

Allgemein
Messprinzip	4-Kanal Datenlogger (4x Universaleingang)
Spannungsversorgung	Intern (je nach Gerät): 3x Batterie Li-SOCl2, 3,6 V, Bauform D (s. a. Kap. „48.1 Batterietausch“) 1x Akku (nur Nicht-Ex Gerät) Extern (nur Nicht-Ex Gerät): für Batteriebetriebenen Datenlogger: 5…15 V DC für Akkubetriebenen Datenlogger: max. 24,5 V (inkl. evtl. Leerlaufspannung) Extern (nur Ex Gerät): Eigensicheres Netzteil: Umax ≤ 11,7 V / Imax ≤ 1,25 A /Pmax ≤ 14,6 W
Gehäuse	Material: Kunststoff
Schutzart	IP68 (geschlossen)
Gewicht	ca. 350 g bzw. 1200 g (beide inkl. Batterien)
Anzeige	Status LED am Gerät Parametrierung über mobiles Endgerät
Ex-Zulassung	ATEX: TÜV 22 ATEX 314574 X II 2G Ex eb ib [ib] mb IIB T4 Gb IECEx: TUN22.0006X Ex eb ib [ib] mb IIB T4 Gb
Einsatztemperatur	Nicht-Ex Gerät: -20…+80 °C (Gerät ohne Batterien/Akku) Ex Gerät: -20 °C ≤ Ta ≤ +50 °C (Unbedingt entsprechende Hinweise / Empfehlungen der Hersteller der verwendeten Batterien / Akkus beachten.)
Lagertemperatur	−30 … +80 °C (Gerät ohne Batterien/Akku)
max. Luftfeuchtigkeit	90 %, nicht kondensierend
Anzeige	Status LED (RGB) zur Signalisierung des Betriebszustands
Bedienung	Magnetschalter zum Starten einer zeitlich begrenzten Onlineverbindung; über Micro-USB mit Notebook oder PC
Eingänge	4x 0...20 mA / 0…10 V / digital Universaleingang
Ausgänge	1x Micro-USB zum Auslesen der Messwerte via Micro-USB-Kabel / USB-Isolator an ein SELV/PELV Gerät 1x Relaisausgang 100 mA / 26 V
Speicherzyklus	1 Min. bis 24 Std., zeitzyklisch oder ereignisabhängig; die möglichen Übertragungszyklen können abweichen;
Datenspeicher	Intern; 80.000 Messzyklen
Schnittstelle	RS 485 / Modbus RTU / HART
Datenübertragung	Über steckbares Micro-USB-Kabel direkt an Notebook/PC Über 2G/3G/4G

Technische Änderungen vorbehalten.

NivuLink Micro II Ex Abmessungen in mm

Gerätetyp & Sensor Speicherzyklus Übertragungszyklus

Batterielaufzeit: -

*Richtwerte unter Laborbedingungen. Akkulaufzeit kann applikationsbedingt variieren und ist u. a. abhängig von Chargentoleranzen, anderen Akkukapazitäten, Empfangsqualität etc.
