Capteurs de niveau
NivuBar G II
Réf. article HSB0 NBPX XXXX XXGSonde suspendue avec filetage 1" et cellule de mesure en céramique
Sonde à immerger (filetage 1") avec convertisseur 4-20 mA interne pour la mesure de niveau hydrostatique en eaux claires et en eaux usées. Cellule de mesure capacitive en céramique sans remplissage d´huile.
![[Translate to Francais:] NivuBar G II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/f/9/csm_NivuBarGII-sensor_e977bf1fdd.png "[Translate to Francais:] NivuBar G II – zur hydrostatischen Füllstandsmessung")
![[Translate to Francais:] NivuBar G II mit Schutzrohrverlängerung](/fileadmin/_processed_/3/1/csm_NivuBarGII-sensor-2_280f669d24.png "[Translate to Francais:] NivuBar G II mit Schutzrohrverlängerung")
![[Translate to Francais:] NivuBar G II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/f/9/csm_NivuBarGII-sensor_aee88d3178.png "[Translate to Francais:] NivuBar G II – zur hydrostatischen Füllstandsmessung")
![[Translate to Francais:] NivuBar G II mit Schutzrohrverlängerung](/fileadmin/_processed_/3/1/csm_NivuBarGII-sensor-2_46829198eb.png "[Translate to Francais:] NivuBar G II mit Schutzrohrverlängerung")
Description
- Cellule de mesure capacitive en céramique
- Pour les milieux fortement chargés, boues, milieux pateux et corrosifs
- Grande membrane quasi-arrasante
- Filetage 1" à l´extrémité de la sonde
- Technique 2 fils (sortie 4-20 mA)
- Ex Zone 0
- Seuil de surpression élevé
- Protection surtension intégrée
Cette sonde de niveau hydrostatique a été développée afin de répondre aux importantes exigences rencontrées dans les domaines de l´industrie et de la protection de l´environnement. Le corps du boîtier, en acier inoxydable (1.4571), est fermé en partie inférieure par une cellule de mesure en céramique. Il est maintenu en partie haute par un câble autoporteur.
Ce blindage, résistant à la corrosion avec un indice de protection IP 68 permet la détermination fiable de niveaux dans des réservoirs, bassins, regards et cuves.
La grande membrane arrasante a fait ses preuves particulièrement dans le domaine des eaux usées. Un filetage 1", à l´extrémité de la sonde permet de visser la sonde dans un tube pour son installation.
Le NivuBar G possède en standard un agrément ll 1G Ex ia llC/llB T4 et peut être installé dans toutes les zones explosives.
Grâce à l´utilisation de la technique 2 fils, les coûts d´installation sont réduits.
Applications typiques pour NivuBar G II
- Puits de pompage
- Station de réception des graisses
- Stations de traitement d´eaux pluviales, canaux de stockage, bassins de retenue et déversoirs
- Stations d´épuration (contrôle du dégrilllage, niveau du bassin, collecteur de boues, niveaux en canaux ouverts)
- Applications industrielles
- etc.
Données techniques
| Généralités | |
|---|---|
| Charge | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Sorties | 4 - 20 mA, technique 2 fils |
| Longueurs de câble | 5, 10, 20, 30, 50, 100 m Autres longueurs sur demande |
| Câble | Ø 7,4 mm polyuréthane |
| Stabilité à long terme | ± 0,1 % FSO / an |
| Précision selon CEI 60770 | 0,25 % / 0,35 % FSO |
| Plage de mesure | 1, 2 et 4 m ultrasons immergés Autres plages de mesure sur demande
|
| Principe de mesure | Capacitif |
| Degré de protection | IP 68 |
| Boîtier | Acier inoxydable 1.4571 Membrane: céramique (AL2O3)
|
| Tension d´alimentation | 12 à 36 V DC Ex: 12 à 28 V DC
|
Sous réserves de modifications techniques.
Téléchargements
Description technique pour Sondes de pression et de niveau: NivuBar Plus II, NivuBar G II et HydroBar G II Rev.10

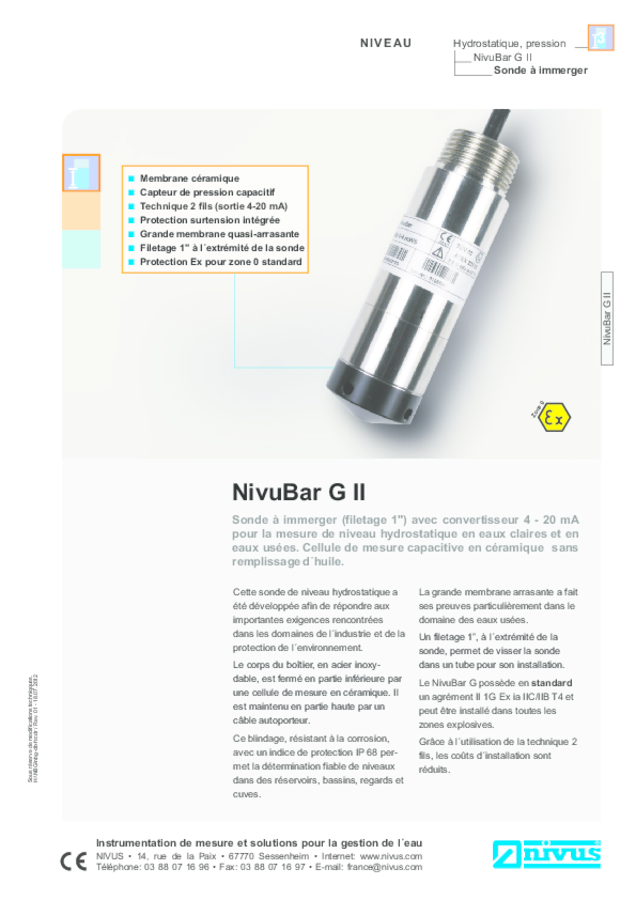

Fiche technique NivuBar G
