Czujniki poziomu
Czujnik hydrostatyczny NivuBar G II
Część numer HSB0 NBPX XXXX XXGzawieszalna sonda z gwintem 1” oraz ceramiczną pojemnościową celą pomiarową
Zatapialna sonda z gwintem mocujący 1" oraz przetwornikiem 4 - 20 mA do pomiarów hydrostatycznych poziomu wypełnienia w wodzie oraz ściekach. Posiada bezolejową ceramiczną celę hydrostatyczną.

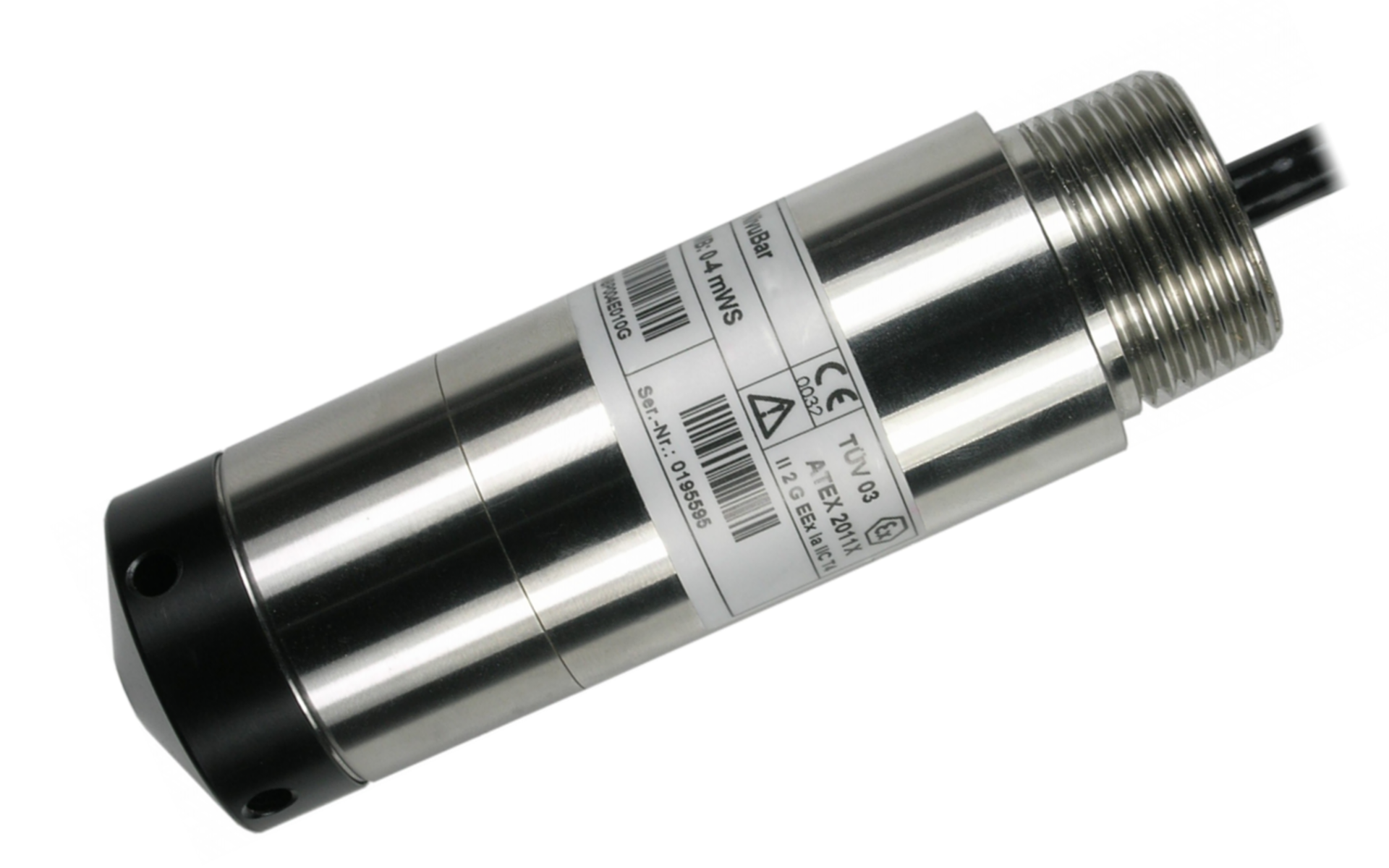

![[Translate to Polski:] NivuBar G II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/f/9/csm_NivuBarGII-sensor_e977bf1fdd.png "[Translate to Polski:] NivuBar G II – zur hydrostatischen Füllstandsmessung")

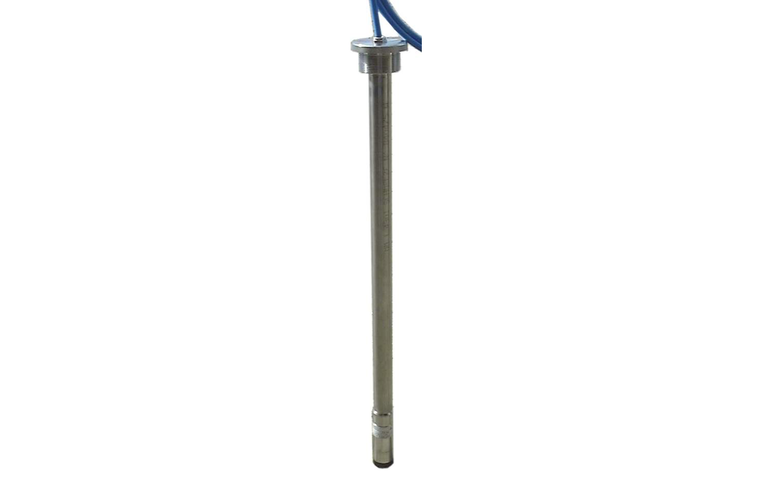

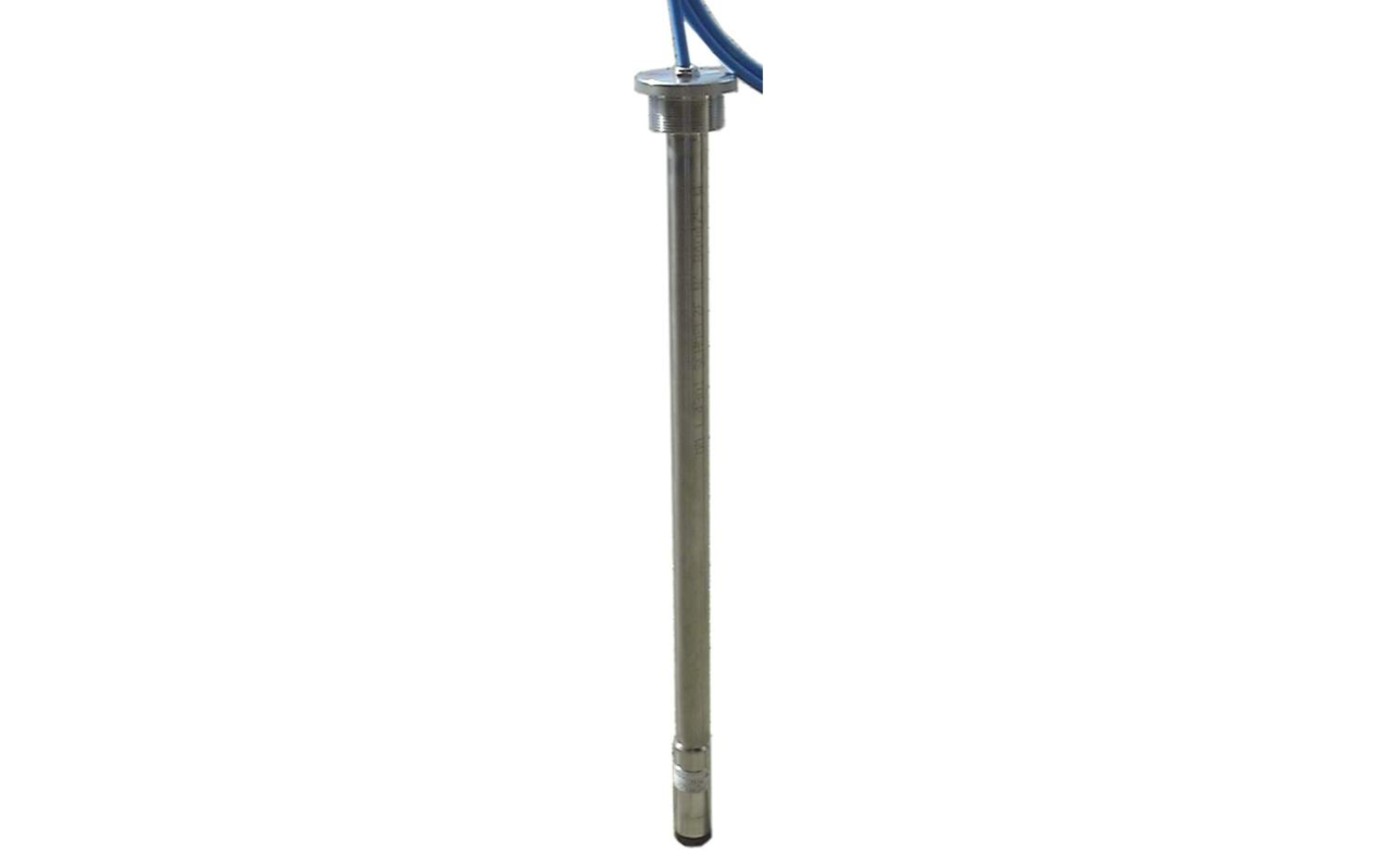

![[Translate to Polski:] NivuBar G II mit Schutzrohrverlängerung](/fileadmin/_processed_/3/1/csm_NivuBarGII-sensor-2_280f669d24.png "[Translate to Polski:] NivuBar G II mit Schutzrohrverlängerung")
![[Translate to Polski:] NivuBar G II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/f/9/csm_NivuBarGII-sensor_aee88d3178.png "[Translate to Polski:] NivuBar G II – zur hydrostatischen Füllstandsmessung")
![[Translate to Polski:] NivuBar G II mit Schutzrohrverlängerung](/fileadmin/_processed_/3/1/csm_NivuBarGII-sensor-2_46829198eb.png "[Translate to Polski:] NivuBar G II mit Schutzrohrverlängerung")
Opis
- Ceramiczna pojemnościowa cela pomiarowa
- mocno zabrudzone ciecze, osad również media maziste i żrące
- duża membrana
- gwint mocujący 1“ no końcu czujnika
- 2-przewodowa
- dopuszczenie do strefy Ex (strefa 0)
- wysoka odporność na nadciśnienie
- wbudowana ochrona przeciwprzepięciowa
Ten typ sondy został zaprojektowany pod kątem dużych wymogów w dziedzinie przemysłu i ochrony środowiska.
Obudowa ze stali nierdzewnej (1.4571) jest szczelna dzięki zastosowaniu ceramicznej celi pojemnościowej w dolnej części czujnika. Obudowa zakończona jest gwintem 1". Pozwala to na zastosowanie przedłużenia czujnika przez zamontowanie tuby osłonowej. W ten sposób można zabezpieczyć kabel prze mechanicznymi uszkodzeniami jak również przed niepożądanymi chemikaliami.
Nie korodująca obudowa o klasie ochrony IP68 pozwala na uniwersalne zastosowanie w różnego rodzaju zbiornikach, basenach, studniach i innych. Duża membrana pozwalana na wysoką rzetelność w pomiarach i idealnie sobie radzi w sektorze ściekowym.
NivuBar G II posiada dopuszczenie do pracy w strefach Ex II 1G Ex ia IIC/IIB T4 (jako standard strefa 0) może być montowane w miejscach zagrożonych wybuchem.
Wykorzystywanie technologii 2-przewodowej obniża koszty instalacji w bardzo znaczący sposób.
Standardowe zastosowanie
- studnie przepompowni
- separatory
- Oczyszczalnie wód deszczowych, zbiorniki ze ściekami, zbiorniki retencyjne i systemy odwodnieniowe
- kontrola na kratach/filtrach, poziom w zbiornikach, zbiorniki z osadem, poziom w kanałach otwartych
- Śieć ścieków przemysłowych
- ... i wiele innych
Dane techniczne
| Ogólne | |
|---|---|
| Ładowanie | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Wyjścia | 4 - 20 mA, 2-przewodowa |
| Dostępna długość kabli | 5, 10, 20, 30, 50, 100 m inne długości - na zapytanie
|
| Kabel | Ø 7.4 mm poliuretan |
| Stabilizacja długoterminowa | ± 0.1 % FSO / rok |
| Dokładność pomiarowa zgodna z normą IEC 60770 | 0,25 % / 0,35 % FSO |
| Zakres pomiarowy | 1, 2 i 4 mH2O inne zakresy - na zapytanie
|
| Metoda pomiarowa | pojemnościowa |
| Klasa ochrony | IP 68 |
| Obudowa | stal nierdzewna 1.4571 membrana: ceramiczna (AL2O3)
|
| Zasilanie | od 12 do 36 V DC w strefach Ex: od 12 do 28 V DC
|
Specyfikacja tematu wymaga zmian.
Pliki do pobrania

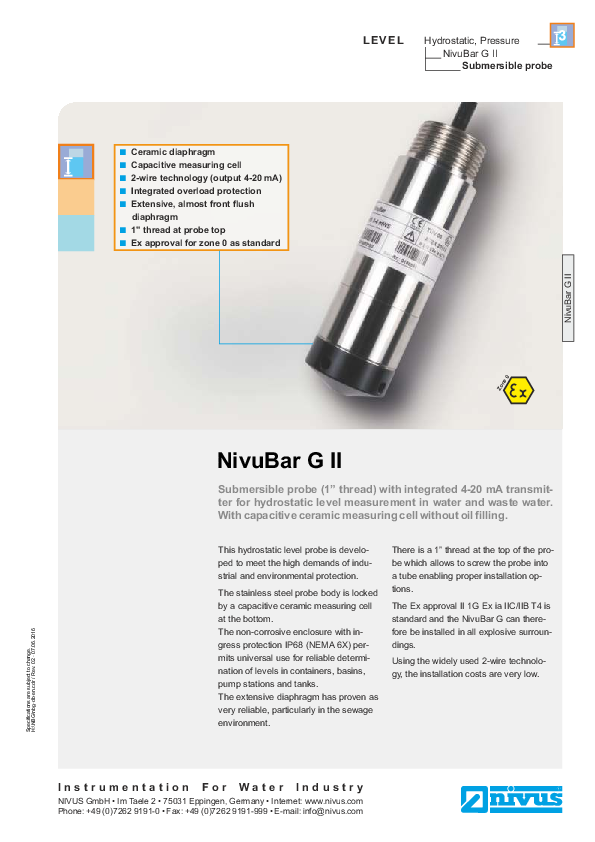

Data Sheet NivuBar G II
Submersible probe with thread and 4 – 20 mA transmitter for hydrostatic level measurement
Overview Pressure Probes
Overview on submersible and screw-in probes for hydrostatic level measurement
Instruction Manual Pressure Probes
Instruction manual of submersible and screw-in probes for hydrostatic level measurement
EG Baumusterprüfbescheinigung Druckmessgerät NivuBar plus
EG Baumusterprüfbescheinigung Druckmessgerät NivuBar Plus II, NivuBar G II und HydroBar G II inkl. Ergänzungen
Declaration of Conformity "Pressure Probe"
Declaration of Conformity "Pressure Probe" Ex
Deklaracja Zgodności CE "Czujnik Ciśnienia"
Type: HSB0 ....
