Czujnik hydrostatyczny NivuBar Plus II
Część numer HSB0 NBPX XXXX XXKczujnik do podwieszania z pojemnościową celą ceramiczną
Zatapialny czujnik wyposażony w pętlę prądową 4-20mA. Przy użyciu celi hydrostatycznej odczytuje poziom wypełnienia w wodzie oraz ściekach. Pojemnościowa cela ceramiczna jest wolna od substancji oleistych.

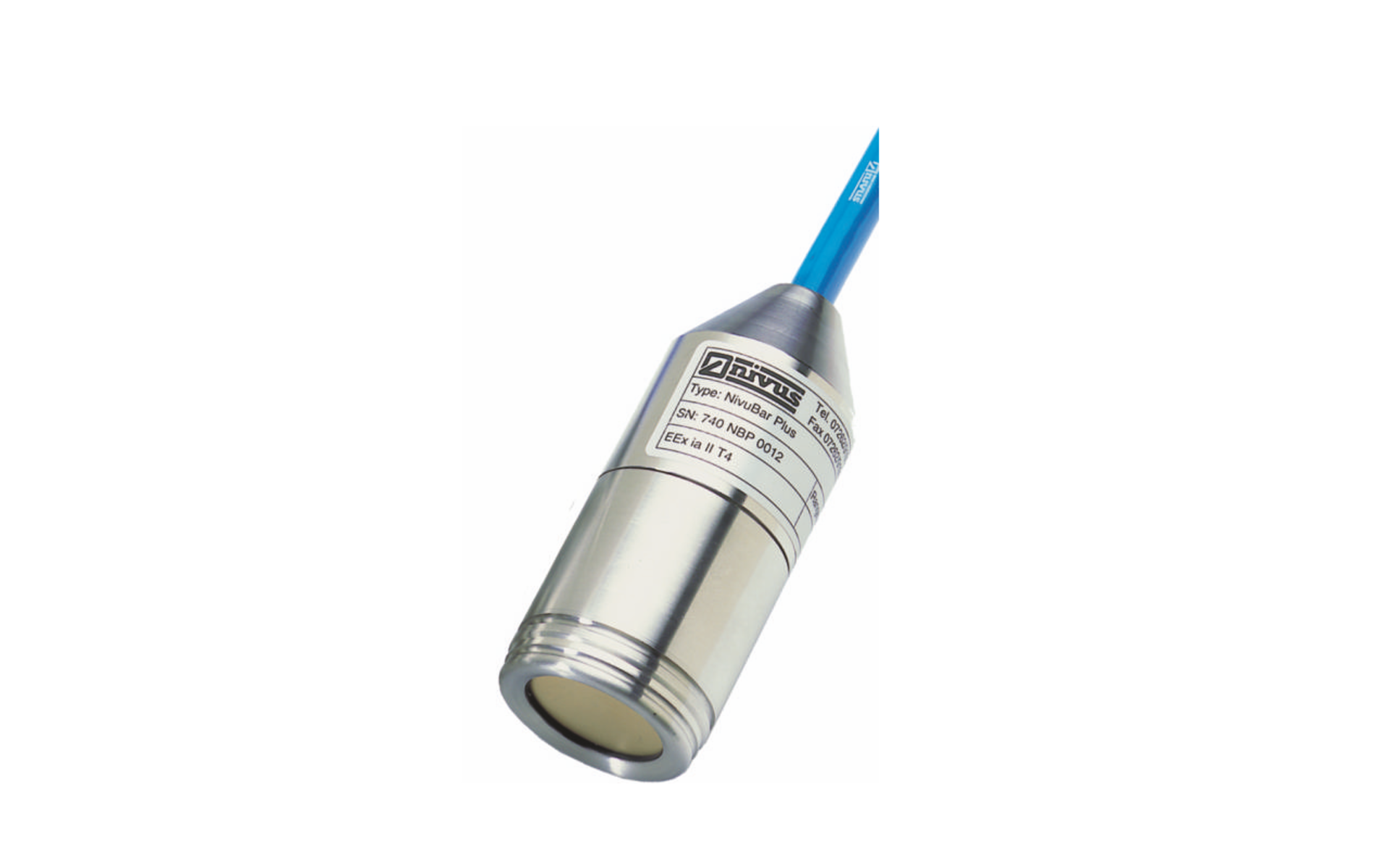

![[Translate to Polski:] NivuBar Plus II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/2/9/csm_NivubarplusII-sensor_23faf5dd08.png "[Translate to Polski:] NivuBar Plus II – zur hydrostatischen Füllstandsmessung")

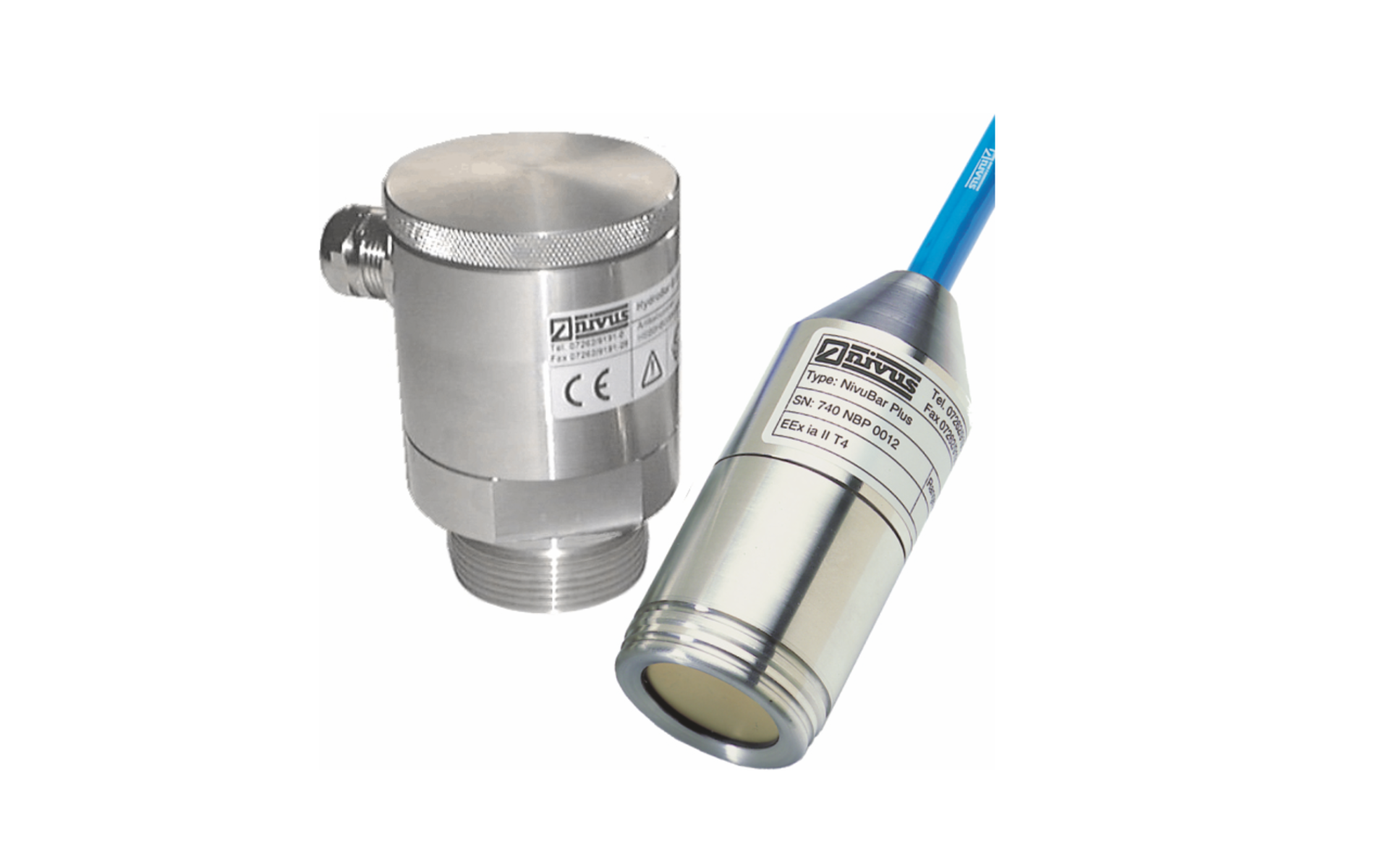

![[Translate to Polski:] NivuBar Plus II – Drucksonde mit Messumformer](/fileadmin/_processed_/4/7/csm_NivubarplusII-sensor-2_3d2f915044.png "[Translate to Polski:] NivuBar Plus II – Drucksonde mit Messumformer")
![[Translate to Polski:] NivuBar Plus II – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/2/9/csm_NivubarplusII-sensor_1b1a2ea3d6.png "[Translate to Polski:] NivuBar Plus II – zur hydrostatischen Füllstandsmessung")
![[Translate to Polski:] NivuBar Plus II – Drucksonde mit Messumformer](/fileadmin/_processed_/4/7/csm_NivubarplusII-sensor-2_f6d7fcc1ff.png "[Translate to Polski:] NivuBar Plus II – Drucksonde mit Messumformer")
Opis
- pojemnościowa cela hydrostatyczna
- duża membrana
- czujnik 2-przewodowy
- wysoka odporność na nadciśnienie
- wbudowana ochrona przeciwprzepięciowa
Ten typ sondy został zaprojektowany pod kątem dużych wymogów w dziedzinie przemysłu i ochrony środowiska.
Obudowa ze stali nierdzewnej (1.4571) jest szczelna dzięki zastosowaniu ceramicznej celi pojemnościowej w dolnej części czujnika. Cała obudowa jest zakończona kablem 2-przewodowym z kapilarą.
Sonda może być zawieszona na klamrze zaciskowej.
Nie korodująca obudowa o klasie ochrony IP68 pozwala na uniwersalne zastosowanie w różnego rodzaju zbiornikach, basenach, studniach i innych. Duża membrana pozwalana na wysoką rzetelność w pomiarach i idealnie sobie radzi w sektorze ściekowym.
NivuBar Plus II dopuszczony jest do pracy w strefach zagrożonych wybuchem Ex II 1G Ex ia IIC/IIB T4 (strefa 0 jako standard).
Wykorzystywanie technologii 2-przewodowej obniża koszty instalacji w bardzo znaczący sposób.
Standardowe zastosowanie
- studnie na przepompowniach
- Kanały
- Oczyszczalnie wód deszczowych, zbiorniki ze ściekami, zbiorniki retencyjne i systemy odwodnieniowe
- kontrola na kratach/filtrach, poziom w zbiornikach, zbiorniki z osadem, poziom w kanałach otwartych
- Śieć ścieków przemysłowych
- ... i wiele innych
Dane techniczne
| Ogólne | |
|---|---|
| Ładowanie | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Wyjścia | 4 - 20 mA, 2-przewodowy |
| Dostępna długość kabli | 10, 20, 30, 50, 100 m specjalne długości (na zapytanie) |
| Kabel | ø9 mm poliuretanowy |
| Temperatura przechowywania | od -25 °C do +70 °C |
| Temperatura pracy | od -10 °C do +70 °C |
| Dopuszczenie do pracy w strefach Ex | II 1G Ex ia IIC/IIB T4 IBEx U05 ATEX 1193X |
| Stabilizacja długoterminowa | ± 0.1 % FSO / rok |
| Dokładność pomiarowa zgodna z normą IEC 60770 | 0,25 % / 0,35 % FSO |
| Zakres pomiarowy | 1, 2, 4, 6, oraz 10 mH2O specjalny zakres pomiarowy (na zapytanie)
|
| Metoda pomiarowa | pojemnościowa |
| Klasa ochrony | IP 68 |
| Obudowa | stal nierdzewna 1.4571 mebrana: ceramiczna (AL2O3)
|
| Zasilanie | od 12 do 36 V DC Ex: od 12 do 28 V DC
|
Specyfikacja tematu wymaga zmian.
Pliki do pobrania

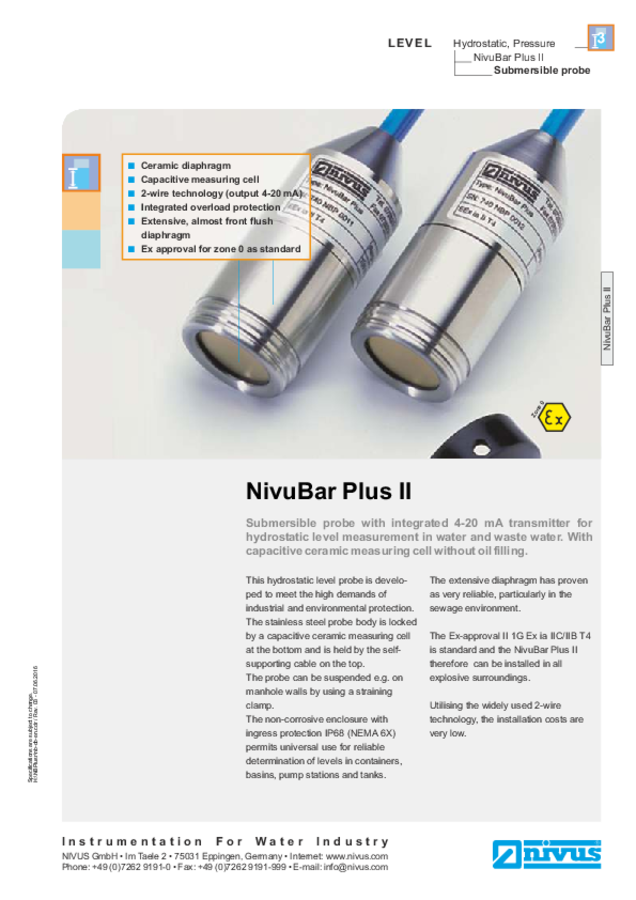

Data Sheet NivuBar Plus II
Submersible probe with 4 – 20 mA transmitter for hydrostatic level measurement
Overview Pressure Probes
Overview on submersible and screw-in probes for hydrostatic level measurement
Instruction Manual Pressure Probes
Instruction manual of submersible and screw-in probes for hydrostatic level measurement

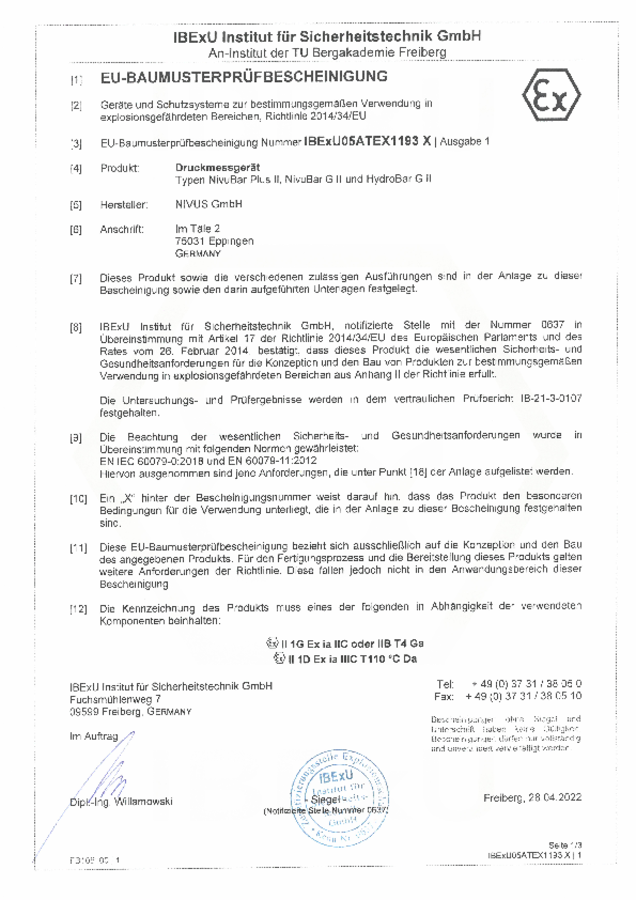

EG Baumusterprüfbescheinigung Druckmessgerät NivuBar plus
EG Baumusterprüfbescheinigung Druckmessgerät NivuBar Plus II, NivuBar G II und HydroBar G II inkl. Ergänzungen
Tender Specification Hanging Pressure Probes
Declaration of Conformity "Pressure Probe" Ex

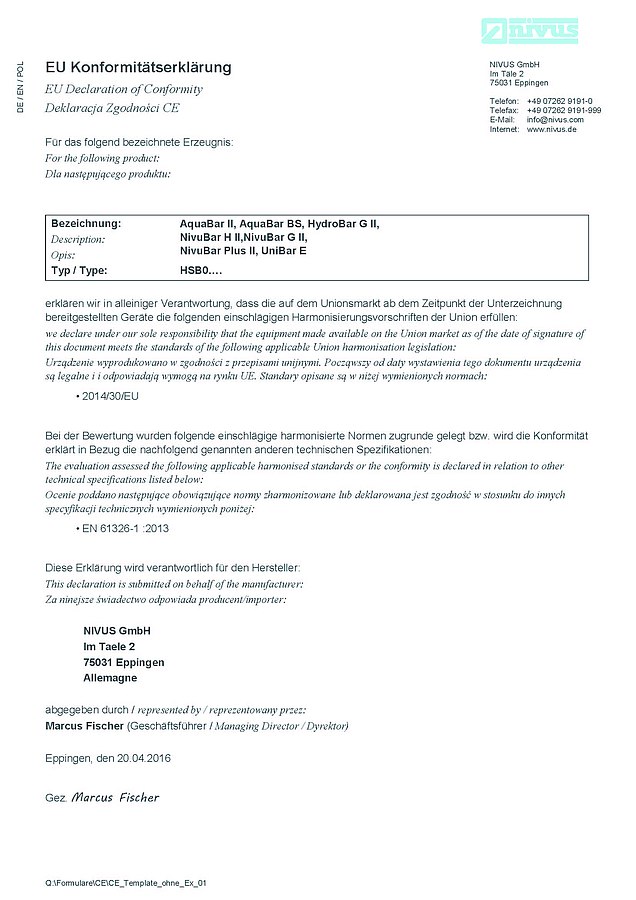

Deklaracja Zgodności CE "Czujnik Ciśnienia"
Type: HSB0 ....
AquaBar II, AuaBar BS, HydroBar G II, NivuBar H, NivuBar G II, NivuBar Plus II, UniBar E
