Sygnalizacja poziomu

Zabezpieczenie przed przepełnieniem wg § 19 WHG

Część numer ER-107/B

Przełącznik poziomu

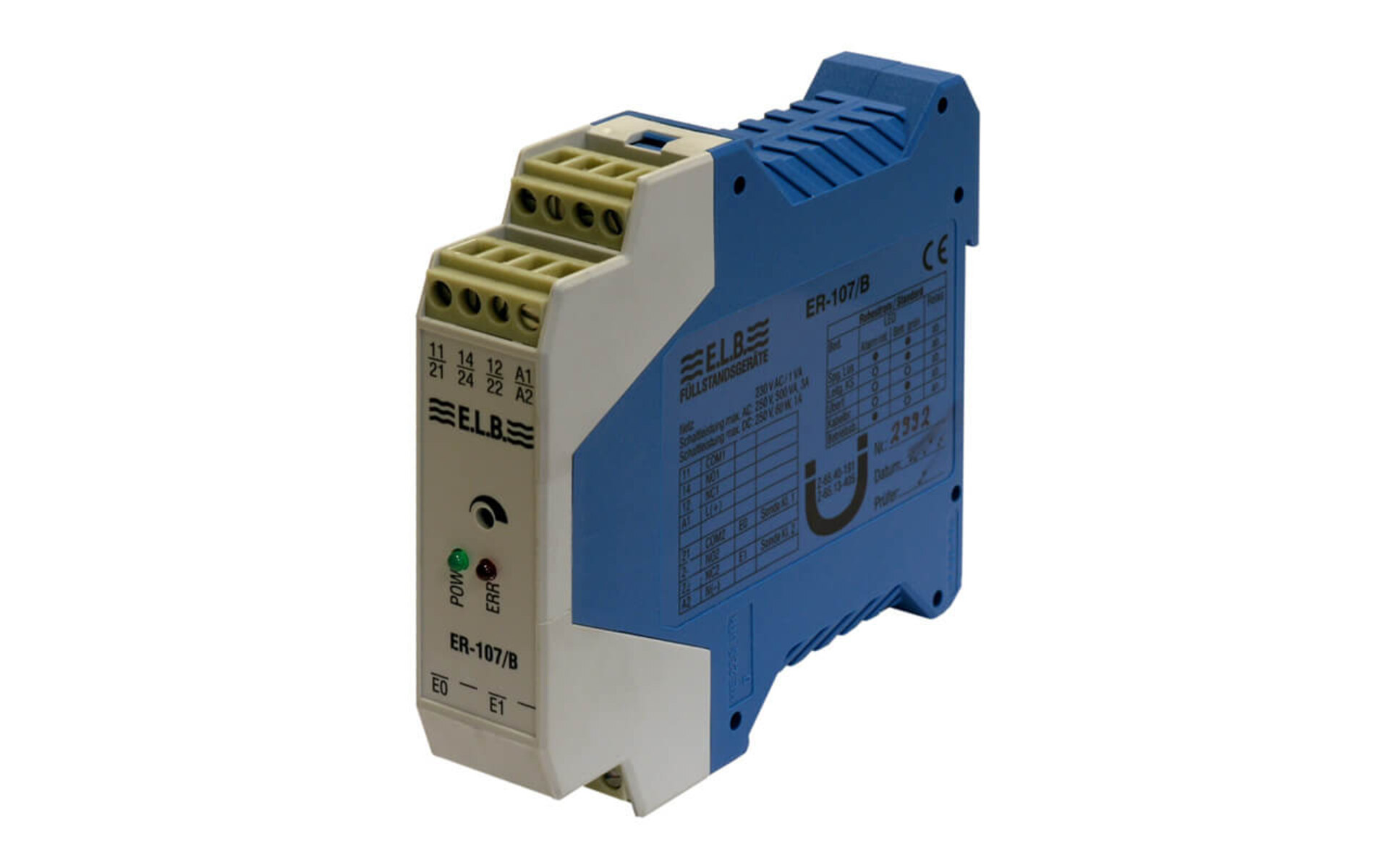

Sygnalizator poziomu dla cieczy przewodzących i przekaźnik elektrody ER-107/B

Opis
  • zabezpieczenie przed przepełnieniem i wyciekiem
  • wąska obudowa – tylko 22,5 mm szerokości
  • nastawialna wrażliwość
  • wyjście przekaźnikowe N.O. (2x)
  • opcja: 24 V DC

Konstrukcja

Urządzenie zabezpieczające przed przepełnieniem jest wyposażone w podówjną elektrodę oraz przekaźnik typu ER-107. To daje możliwość na binarne przełączenia. Sygnał wysyłany bezpośrednio przez wzmacniacz sygnałów do urządzenia odbiorczego lub sterowni i jest również elementem sterowniczym. Komponenty urządzenia nie posiadają certyfikatów do korespondencji z sekcją 3 i 4 zasad postępowania (ZG-ÜS).

Funkcja

Przekaźnik konduktometryczny dostarcza napięcie na układ sond. Przy sondach zanurzonych w medium w obwodzie pomiarowym przekaźnika konduktometrycznego płynie prąd. W przypadku utraty kontaktu z medium (obniżenie się poziomu) lub utraty ciągłości obwodu (np. przerwanie przewodu), następuje przestawienie styków wyjściowych przekaźnika i sygnalizacja zmienionego stanu urządzenia. Gdy poziom medium w kontrolowanym zbiorniku podwyższy się i osiągnie sondy, przez medium przewodzące popłynie prąd.

ER-107/B działa na zasadzie zamkniętego obwodu sondy. Status alarmowy przekaźnika odpowiada brakowi napięcia. Oprócz wykrywania i sygnalizowania przerwania kabla oraz podniesienia się poziomu medium do nastawionego punktu, kontrolowany jest również prąd pracy.

Dane techniczne
Ogólne
Temperatura przechowywania

od -30 °C do +80 °C

Temperatura pracy

od -20 °C do +90 °C

Obudowa

łącze gwintowane i głowica: PPH (poliprepylen)

pokrycie: Poliamid

gwint łączeniowy G 1½”

ciśnienie 10 barów



Materiał wykonania tyczki

stal nierdzewna (1.4571)

Średnica tyczki

4 mm

Długość tyczki

300 mm

elektroda z podwójną tyczką zgodnie z §19 WHG

ER 107/B

Wyjścia

- styki: 2 wolne od potencjału SPDTs (praca równoczesna)

- maks. napięcie przełączenia: 250 V AC; 150 V DC

- maks. prąd przełączenia: 5 (3) A AC; maks. 5 A DC

- pojemnośc przełączeniowa 1: 250 VA DC; 50 do 180 W DC (zależne od napięcia przełączenia)

Wejścia

- napięcie obwodu otwartego: <10 V AC

- krótkie spięcie: <5 mA

- opóźnienie przełączenia ok: 0.5 s

- zakres czułości: od 1 do 30 kOhm



Wyświetlacz

2 diody LED do sygnalizacji pracy , awarii ciągłości i innych alarmów

Homologacja

Z-65.13-405, Z-65.40-191

Temperatura przechowywania

od -30 °C do +80 °C

Temperatura pracy

od -20 °C do +60 °C

Obudowa

- waga: ok. 150 g

- klasa ochrony: terminale IP20, obudowa IP40



Pobór mocy

1 VA

Zasilanie

230 V AC ±10 % or 24 V DC ±10 %

other voltages on request



Specyfikacja tematu wymaga zmian.

Pliki do pobrania

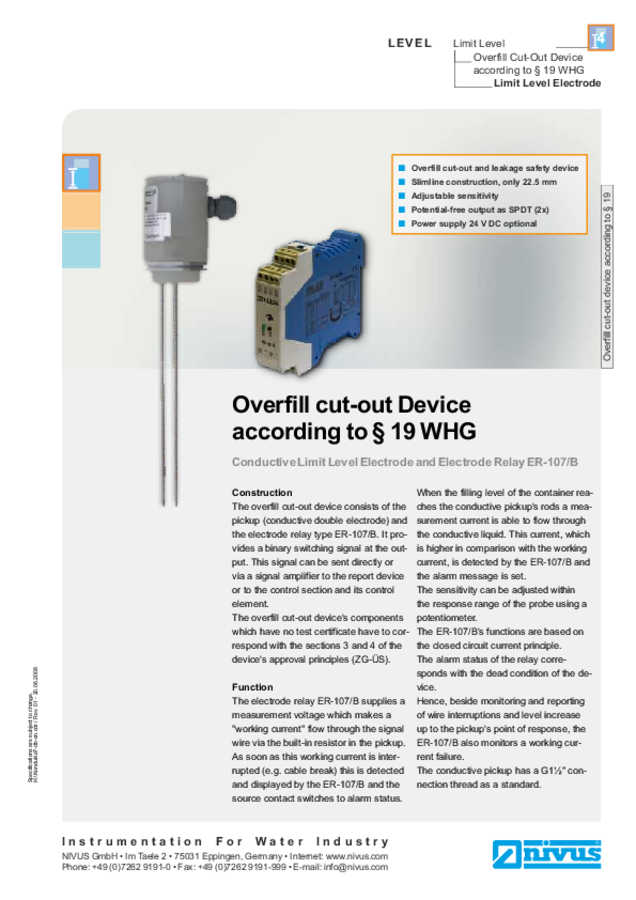

Data Sheet Overfill cut-out Device acc. § 19 WHG

Overfill cut-out Device acc. § 19 WHG – electrode relay and conductive probes
