Rejestrator danych
NivuLevel 150
Część numer NL10150bezobsługowy system pomiaru poziomu
Pomiar poziomu z jednoczenym pomiarem temperatury nawet do 5 lat. Wewnętrzna karta pamięci SD może pomieścić 1.000.000 reakordów.
Możliwość zastosowania w strefach zagrożonych wybuchem (ATEX Zone 1)
![[Translate to Polski:] NivuLevel 150 - Autarkes Füllstandsmesssystem](/fileadmin/_processed_/6/f/csm_NivuLevel150-level-measurement_e43c0c336d.jpg "[Translate to Polski:] NivuLevel 150 - Autarkes Füllstandsmesssystem")

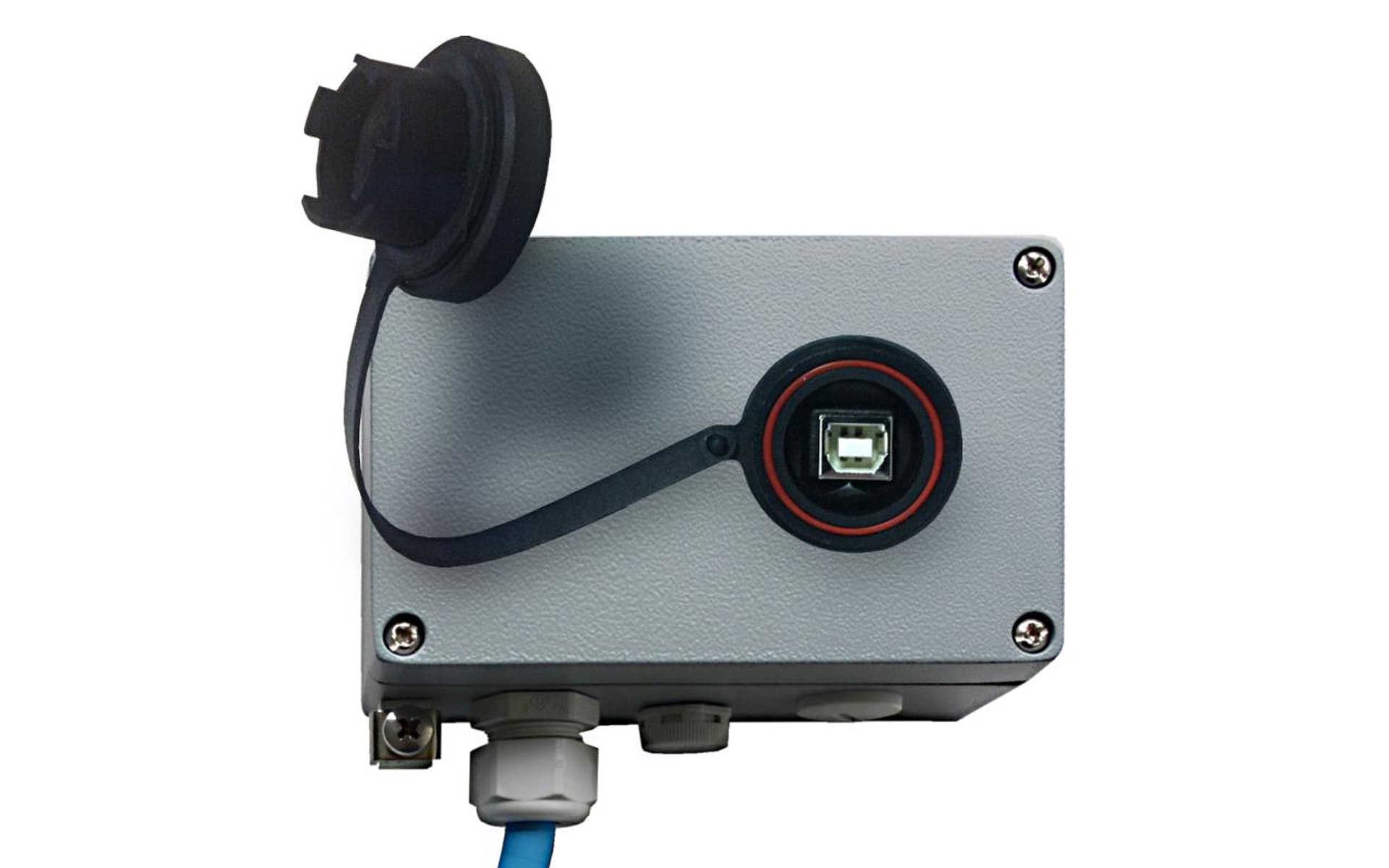

![[Translate to Polski:] NivuLevel 150 - Autarker Datenlogger](/fileadmin/_processed_/3/7/csm_NivuLevel150-level-measurement-logger_5dde512fc9.jpg "[Translate to Polski:] NivuLevel 150 - Autarker Datenlogger")
![[Translate to Polski:] NivuLevel 150 - Autarkes Füllstandsmesssystem](/fileadmin/_processed_/6/f/csm_NivuLevel150-level-measurement_e17d2a17ad.jpg "[Translate to Polski:] NivuLevel 150 - Autarkes Füllstandsmesssystem")
![[Translate to Polski:] NivuLevel 150 - Autarker Datenlogger](/fileadmin/_processed_/3/7/csm_NivuLevel150-level-measurement-logger_b9ae8d4486.jpg "[Translate to Polski:] NivuLevel 150 - Autarker Datenlogger")
Opis
- bezobsługowy system pomiarowy
- wewenętrzna pamięć danych z możliwością zapisania ok 1.000.000 reakordów
- znajduje zastosowanie w sterfach zagrożonych wybuchem (ATEX zone 1)
- możliwość zaprogramowania w trybie zdarzeniowym
- zdobywanie informacji na temat wartości poziomu oraz temperatury
- prosta wymiana baterii bez specjalnego serwisu (przez klienta)
NivuLevel 150 jest bezobsługowym systemem pomiaru poziomu i temperatury. Nie waymaga zewnętrznego zasilania, używa tylko wewnętrznej baterii. W związku z bardzo małym poborem mocy układ może wytrzmać bardzo długi czas (szacowany maksymalny czas to do 5 lat). Programowanie urządzenia oraz zgrywanie danych można robić przez interfejs USB.

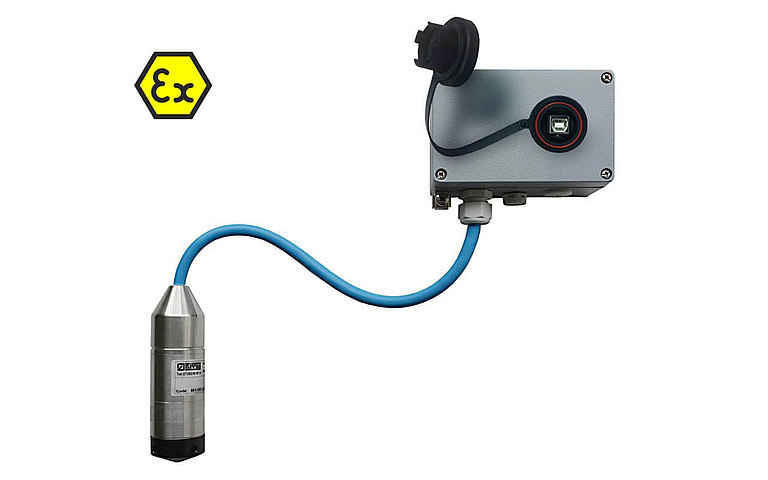

Urządzenie NivuLevel 150 pozyskuje wartości poziomu i temparatury. W skład urządzenia wchodzi rejestrator oraz zatapialna sonda hydrostatyczna.
W zależności od wybranego trybu zapisu danych, urządzenie może pracować nawet do 5 lat. Zasilane jest ze zwykłych baterii "paluszków" AA, są one ogólnodostępne i mogą być wymienione przez klienta.
w tym układzie mamy pewny i bardzo ekonomiczny pomiar na wiele lat. Dane zapsiane w urządzeniu mogą być zgrywane za pomocą interfejsu USB. W pamięci może zapisać się ok 1.000.000 rekordów. Zapisywane one są w pliku CSV co pozwala na ich szybki odczyt i ewentualną edycję/analizę.
Dane techniczne
| Ogólne | |
|---|---|
| Format zapisu danych | CSV |
| Transmisja danych/programowanie | przez kabel USB oraz PC
|
| Cykl zapisu danych | interwały czasowe do wyboru od min. 1 sek do maks. 1 dnia
|
| Pamięć danych | wewnętrzna karta pamięci SD. Przewidywana liczba możliwych rekordów do zapisania 1.000.000 (dane rejestrowane: poziom/temperatura) |
| Interfejs wyjścia | 1 x USB (FDTI-Chip) |
| Interfejs wejścia | 1 x I²C (sonda hydrostatyczna) |
| Dokładność pomiarowa | 0,25% FSO dla sondy hydrostatycznej |
| Wyświetlacz | brak |
| Maksymalne stężenie wilgoci | 80%, bez kondensacji |
| Temperatura przechowywania | od -30°C do +85°C |
| Temperatura pracy | od -25°C do +70°C |
| Klasa ochrony | IP66 |
| Żywotność baterii | licząc przy ok 60 pomiarach na dobę (interwał co 25 min.) żywotność baterii przewidywana jest na ok 5 lat |
| Waga | ok 500 g (bez sondy) |
| Materiał wykonania obudowy | metalowa/tworzywo
|
| Zasilanie | 4,5 V DC (3 x bateria typu AA) |
Specyfikacja tematu wymaga zmian.
| zatapialna sonda hydrostatyczna (poziom/temperatura) | |
|---|---|
| Maksymalne stężenie wilgoci | 80%, bez kondensacji |
| Temperatura przechowywania | od -25°C do +70°C |
| Temperatura pracy | medium mierzone od -10°C do +70°C |
| Membrana czujnika | objętościowa, mebrana ceramiczna |
| Dostępna długość kabli | maks. 30 m |
| Zakres pomiarowy | 0-4 m / 0-10 m H2O |
| Klasa ochrony | IP 68 |
| Wymiary | długość 129 mm, średnica 39,5 mm |
| Waga | 1200 g (razem z kablem 10m) |
| Obudowa | stal nierdzewna 1,4404 |
| Kabel podłączeniowy | prefekcjonowany, 6 x 0.14 mm² ekranowany, ø7,4 mm |
Specyfikacja tematu wymaga zmian.
Pliki do pobrania

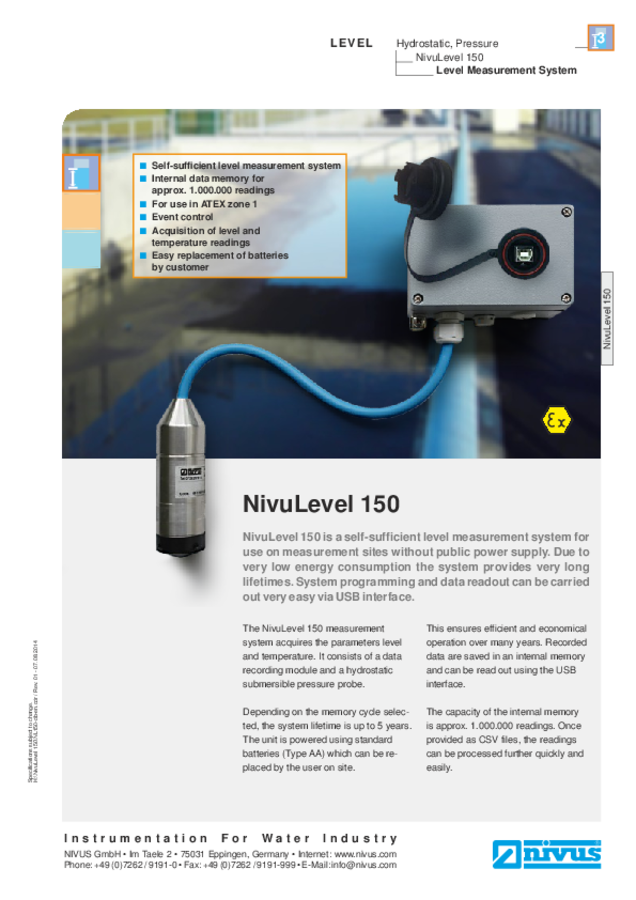

Data Sheet NivuLevel 150

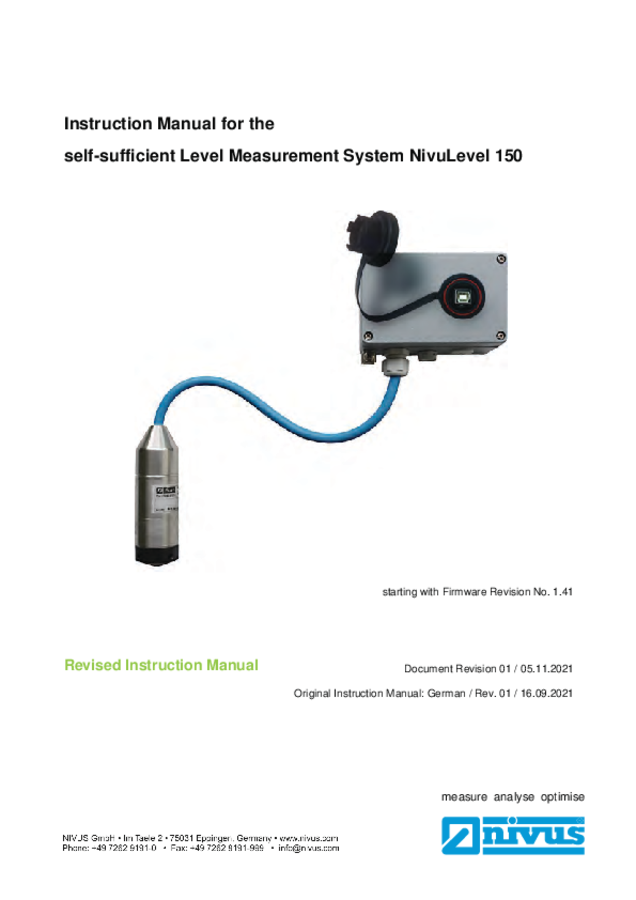

Instruction Manual NivuLevel 150
